Toyota Hilux VII (2011-2013) – skrzynka bezpieczników

02/10/2021

Spis treści

Toyota Hilux VII (2011-2013) – schemat skrzynki bezpieczników

Rok produkcji: 2011, 2012, 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Hilux VII (2011-2013) to bezpiecznik 10 w skrzynce bezpiecznikowej na desce rozdzielczej po stronie kierowcy.

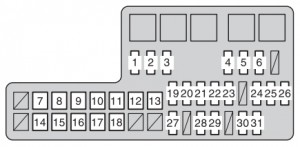

Skrzynka bezpieczników w komorze silnika

Toyota Hilux VII – bezpieczniki – komora silnika
Bezpiecznik Amper Obwód
1 SPARE 25 Zapasowy bezpiecznik
2 SPARE 15 Zapasowy bezpiecznik
3 SPARE 10 Zapasowy bezpiecznik
4 FOG 15 Przednie światła przeciwmgielne
5 HORN 10 Klakson
6 EFI 25 Wieloportowy układ wtrysku paliwa;

sekwencyjny wieloportowy układ wtrysku paliwa.

7 PTC NO.1 50 Nagrzewnica elektryczna
8 PWR SEAT 30 Fotel elektryczny
9 PTC NO.2 50 Nagrzewnica elektryczna
10 H-LP CLN 40 Czyszczenie reflektorów
11 FR HTR 50 Klimatyzacja;

Bezpiecznik klimatyzacji.

12 ABS NO.2 30 ABS, TRC i VSC
13 ABS NO.1 40 ABS, TRC i VSC
14 ALT 100 Układ ładowania,

PWR SEAT, HLP CLN, FR HTR,

AM1, IG1, PTC NO.1, PTC NO.2,

PWR OUT, STOP, TAIL i

bezpiecznik OBD.

15 GLOW 80 Układ żarzenia silnika
16 BATT P / I 50 Bezpieczniki FOG, HORN i EFI
17 AM2 30 Rozrusznik silnika, ST, IGN, INJ i MET
18 MAIN 40 Bezpieczniki H-LP RH, H-LP LH,

H-LP RL i H-LP LL.

19 H-LP RL 15 Reflektor prawy (niski)
20 H-LP LL 15 Reflektor lewy (niski)
21 H-LP RH 15 Reflektor prawy (wysoki) i prawy (niski)
22 H-LP LH 15 Reflektor lewy (wysoki) i lewy (niski)
23 EFI NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

24 ECU-B 10 Przełączniki kurtynowe w drzwiach;

System zamka elektrycznego;

System bezprzewodowego pilota;

Czujnik skrętu i reflektory.

25 RAD 15 System nagłośnieniowy
26 DOM 7,5 Światła wewnętrzne;

Włącznik silnika;

Oświetlenie osobiste;

Wskaźniki i mierniki;

Zegar;

Wyświetlacz informacyjny;

Bezprzewodowy system zdalnego sterowania;

System świateł do jazdy dziennej i

światła przeciwmgielne.

27 A / F 20 System kontroli emisji
28 ALT-S 7,5 System ładowania
29 TURN-HAZ 15 Światła awaryjne i kierunkowskazy
30 ECU-B NO.2 7,5 System klimatyzacji
31 DCC 30 Bezpieczniki ECU-B, DOME i RAD



Skrzynka bezpieczników w tablicy rozdzielczej (po stronie kierowcy) – z przodu

Toyota Hilux VII – bezpieczniki – deska rozdzielcza po stronie kierowcy (strona przednia)
Nr Amp [A] Opis
1 PWR OUT 15 Gniazdo zasilania
2 TAIL 10 Oświetlenie tablicy przyrządów;

Przednie światła przeciwmgielne;

System kontroli poziomu świateł przednich;

Przednie światła pozycyjne;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wyświetlacz informacyjny;

System świateł do jazdy dziennej i

automatyczny system reflektorów.

3 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

ABS;

TRC;

VSC;

System sterowania blokadą zmiany biegów.

4 OBD 7,5 System diagnostyki pokładowej
5 INJ 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

6 ECU-IG &

GAUGE

10 Układ klimatyzacji;

System ładowania;

Blokada tylnego mechanizmu różnicowego;

ABS;

TRC;

VSC;

Światła awaryjne;

Kierunkowskazy;

Światła cofania;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System sterowania blokadą zmiany biegów;

Odmgławiacz tylnej szyby;

Reflektory;

Dodatkowe przełączniki drzwi;

Elektrycznie sterowany system zamka drzwi;

Bezprzewodowy system zdalnego sterowania;

Czujnik skrętu;

System świateł do jazdy dziennej;

Tempomat;

Spryskiwacze reflektorów;

Podgrzewacze siedzeń;

Odmgławiacze lusterek zewnętrznych;

Wyświetlacz informacyjny;

Lampka przypominająca o zapięciu pasa pasażera

7 WIP 20 Wycieraczka i spryskiwacz szyby przedniej
8 IGN 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Poduszki powietrzne;

SRS;

Pompa paliwa.

9 ACC 7,5 System audio;

Gniazdko elektryczne;

Zegar;

System sterowania zasilaniem lusterka wstecznego;

System sterowania blokadą zmiany biegów;

Wyświetlacz informacyjny.

10 CIG 15 Zapalniczka
11 MET 7,5 Mierniki i mierniki oraz system DPF
12 A / C 10 System klimatyzacji
13 ST 7,5 Układ rozruchowy;

Wskaźniki i mierniki;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

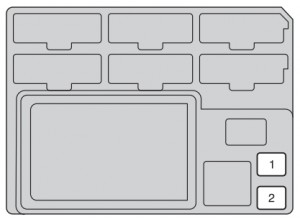

Skrzynka bezpieczników w tablicy rozdzielczej (po stronie kierowcy) – z tyłu

Toyota Hilux VII – bezpieczniki – panel przyrządów po stronie kierowcy (tył)
Nr Amp [A] Opis
1 AM1 40 Tylny system blokady mechanizmu różnicowego;

Bezpieczniki ABS, TRC, VSC, ACC,

CIG, ECU-IG & GAUGE, WIP.

2 IG1 40 Bezpieczniki PWR, S-HTR, 4WD,

DOOR, DEF i MIR HTR.

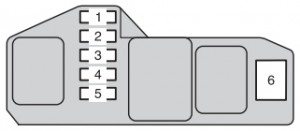

Skrzynka bezpieczników w tablicy rozdzielczej (od strony pasażera)

Toyota Hilux VII – bezpieczniki – tablica przyrządów po stronie pasażera
Nr Amp [A] Opis
1 MIR-HTR 15 Odmgławiacze zewnętrznego lusterka wstecznego
2 4WD 20 Tylna blokada mechanizmu różnicowego;

ABS;

TRC;

VSC.

3 S-HTR 15 Ogrzewacze siedzeń
4 DEF 20 Odmgławiacz tylnej szyby;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

5 DOOR 25 System elektrycznie zamykanych drzwi;

Elektrycznie sterowane szyby.

6 PWR 30 Okna elektryczne
