Toyota Avensis Verso (2000-2006) – skrzynka bezpieczników

04/02/2021

Spis treści

Toyota Avensis Verso (2000-2006) – schemat skrzynki bezpieczników

Rok produkcji: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Bezpiecznik zapalniczki (gniazdo zasilania) w Avensis Verso (2000-2006) to bezpiecznik 9 w skrzynce bezpiecznikowej w przedziale pasażerskim.

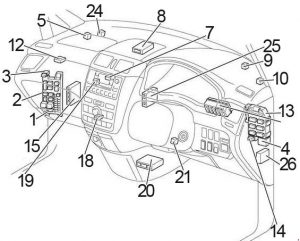

Przedział pasażerski

LHD

Toyota Avensis Verso – schemat skrzynki bezpieczników – przedział pasażerski – położenie LHD

RHD

Toyota Avensis Verso – schemat skrzynki bezpieczników – przedział pasażerski – lokalizacja RHD



  1. Skrzynka bezpiecznikowa
  2. ECU nadwozia
  3. Przekaźnik punktu mocy
  4. Przekaźnik kierunkowskazów
  5. Przekaźnik otwarcia obwodu (pompa paliwa)
  6. LHD:  TVSS ECU
  7. Radio i odtwarzacz z wyświetlaczem
  8. Komputer z kluczem transpondera
  9. Tylny przekaźnik nagrzewnicy (HI)
  10. Tylny przekaźnik nagrzewnicy
  11. LHD:  wzmacniacz klimatyzacji (ręczna klimatyzacja)
  12. ECU kamery telewizyjnej (z systemem nawigacji)
  13. Blok połączeń
  14. Przekaźnik przednich świateł przeciwmgielnych
  15. Silnik i ECT ECU (A / T)
    ECU silnika (M / T)
  16. LHD:  przekaźnik dmuchawy (M2)
  17. LHD:  przekaźnik dmuchawy (M1)
  18. Zespół sterowania klimatyzacji (automatyczna klimatyzacja)
  19. Wzmacniacz antenowy
    lub
    RHD (do 10.2003):  Przekaźnik dmuchawy (M2) / Przekaźnik dmuchawy (M1) / Przekaźnik dmuchawy (HI)
  20. Zespół czujnika poduszki powietrznej
  21. Wzmacniacz klucza transpondera
  22. LHD:  Wzmacniacz nagrzewnicy PTC (1AZ-FE)
  23. LHD:  przekaźnik dmuchawy (HI)
  24. RHD:  zapasowy przekaźnik światła
  25. RHD:  ECU przeciwkradzieżowy
  26. RHD:  ECU z podwójnym zamkiem drzwi

Skrzynka bezpieczników przedziału pasażerskiego

Toyota Avensis Verso – schemat bezpieczników – przedział pasażerski
Nr
Bezpiecznik
Amp [A]
Opis
1 IGN 10 System poduszek powietrznych SRS;

Wskaźnik i mierniki;

Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektryczny wentylator chłodzący;

Układ klimatyzacji;

ABS;

VSC;

Przekaźnik „FUEL HTR”;

Przekaźnik „IG2”.

2 DOOR NO.2 25 Avensis Verso, Picnic:

Elektryczny system zamków do drzwi

PWR SEAT 30 Ipsum:

Fotel elektryczny

3 RR HTR 10 Nagrzewnica tylna
4 FR FOG 15 Przednie światło przeciwmgielne
5 AM1 25 System startowy
6 PANEL 7.5 Oświetlenie zestawu wskaźników;

Oświetlenie tablicy przyrządów;

Elektronicznie sterowana skrzynia biegów;

System audio;

Czyszczenie reflektorów;

Przednie światło przeciwmgielne;

Asystent parkowania TOYOTA;

Zegar;

System klimatyzacji;

Przypomnienie o kluczyku i przypomnienie o świetle.

7 SRS-IG,

AIRBAG-IG
10 System poduszek powietrznych SRS
8 SEAT HTR 10 Avensis Verso, Picnic:

Podgrzewacz siedzenia

TEMS 10 Ipsum:

Elektroniczne zawieszenie modulowane TOYOTA

9 C / LTR,

CIG
15 Zapalniczka
10 HTR.

HEATER

10 Układ klimatyzacji;

Układ ładowania;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

ABS;

VSC;

Przypominanie o kluczyku i lampce;

Ostrzeżenie o zapięciu pasów bezpieczeństwa;

Asystent parkowania TOYOTA;

Zestaw wskaźników;

Odmgławiacz tylnej szyby.

11 MTR HTR 10 Ogrzewanie zewnętrznego lusterka wstecznego
12 ECU-ACC 7.5 Elektryczny zamek do drzwi;

Elektryczne wentylatory chłodzące;

Elektryczne szyby;

System audio;

Światło przeciwmgielne;

Oświetlenie wewnętrzne;

Światła tylne;

Światła postojowe;

Reflektory.

13 PWR 30 Okna elektryczne;

Dach przesuwny.

14 TAIL 10 Światła tylne;

Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Światło bagażnika;

Przednie światło przeciwmgielne;

Tylne światło przeciwmgielne;

Zestaw wskaźników.

15 PWR OUTLET 15 Gniazdo zasilania
16 FR P / W 30 Okna elektryczne;

Dach przesuwny.

17 DOOR 25 System zamka elektrycznego
18 WIPER 25 Przednia wycieraczka i spryskiwacz;

Tylna wycieraczka i spryskiwacz;

Czyszczenie reflektorów.

19 ECU-IG 7.5 Elektryczne wentylatory chłodzące;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

ABS;

VSC;

System audio;

Elektroniczne zawieszenie modulowane TOYOTA;

Elektrycznie sterowane lusterka wsteczne;

Automatyczny system sterowania oświetleniem.

20 RR DEF 20 Odmgławiacz tylnej szyby
21 GAUGE 7.5 Układ ładowania;

Zestaw wskaźników;

Światło cofania;

Kierunkowskazy i światła awaryjne;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

ABS;

Elektrycznie sterowany system zamka drzwi;

Elektryczne szyby;

Przypomnienie o kluczyku i światło przypominające;

Ostrzeżenie o zapięciu pasów bezpieczeństwa;

Przesuwany dach;

System audio;

Zegar;

Reflektor;

Automatyczny system sterowania światłami;

Światło przeciwmgielne;

Światła tylne;

Światła postojowe;

Oświetlenie wewnętrzne;

Asystent parkowania TOYOTA;

System klimatyzacji;

Odmgławiacz tylnej szyby.

22 STOP 15 Światło stop;

System kontroli blokady zmiany biegów;

ABS;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektroniczne zawieszenie modulowane TOYOTA.

Przekaźnik
R1 Short Pin (od 10.2003: Avensis Verso, Picnic)
R2 Grzałka (HTR)
R3 Odmgławiacz tylnej szyby (RR DEF)
R4 Zapłon (IG1)
R5 Tylne światło (OGON)

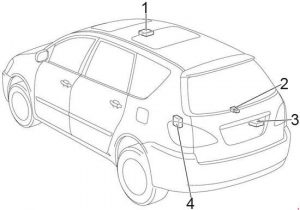

Toyota Avensis Verso – schemat skrzynki bezpieczników – lokalizacja
  1. Przekaźnik sterujący szyberdachem
  2. Przekaźnik tylnej chłodnicy
  3. Tylny przekaźnik wycieraczki (do 10.2003)
  4. Bezprzewodowy odbiornik sterowania zamkiem drzwi

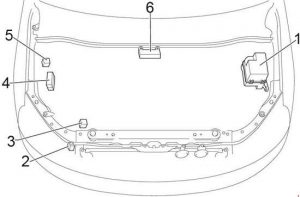

Komora silnika

Toyota Avensis Verso – schemat skrzynki bezpieczników – komora silnika – lokalizacja
  1. Skrzynka bezpiecznikowa
  2. Przekaźnik sterujący spryskiwacza reflektorów
  3. ECU kontroli poślizgu z siłownikiem
  4. Skrzynka przekaźników ABS
  5. 1CD-FTV:  przekaźnik świec żarowych
  6. Skrzynka przekaźników

Skrzynka bezpiecznikowa komory silnika

Toyota Avensis Verso – schemat skrzynki bezpieczników – komora silnika
Nr
Bezpiecznik
Amp [A]
Opis
1 DCC 30 Bezpieczniki „ECU-B”, „DOME”, „RAD NO.1”
2 IG2 15 Benzyna:

Elektryczne wentylatory chłodzące;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ klimatyzacji.

FUEL HTR 30 Diesel:

Podgrzewacz paliwa

3 HORN 10 Klakson
4 HAZ 10 Kierunkowskazy i światła awaryjne
5 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ klimatyzacji;

Elektryczne wentylatory chłodzące.

6 ETCS 10 Avensis Verso, Picnic (do 10.2003):

Elektroniczny system kontroli przepustnicy;

Ipsum (od 10.2003):

Elektroniczny system kontroli przepustnicy.

A / F 15 Avensis Verso, Picnic (od 10.2003):

Czujnik stosunku paliwa do powietrza

7 OBD 7.5 System diagnostyki pokładowej
8 ALT-S 7.5 Avensis Verso, Picnic:

System ładowania

FR DEF 15 Ipsum (od 10.2003 r.):

Odmrażacz wycieraczek szyby przedniej.

9 MAIN 50 Przekaźnik „HEAD”

(bezpieczniki „HEAD LH LWR”, „HEAD RH LWR”,

„HEAD LH UPR”, „HEAD RH UPR”).

10 AM2 30 Stacyjka
11 RR CLR 30 Tylny system klimatyzacji
12 HEAD LP CLN 30 Avensis Verso, Picnic:

Czyszczenie reflektorów

AC INV 15 Ipsum:

Gniazdo zasilania

13 RR FOG 7.5 Tylne światło przeciwmgielne
14 ABS NO.1 40 Avensis Verso, Picnic:

z wyjątkiem VSC (do 10.2003):

ABS

od 10.2003:

ABS, VSC

Ipsum:

ABS, VSC

50 Avensis Verso, Piknik:

VSC (do 10.2003):

ABS, VSC

15 ABS NO.2 30 Avensis Verso, Picnic (do 10.2003):

ABS, VSC

Ipsum:

z wyjątkiem VSC (od 10.2003):

ABS

40 Avensis Verso, Picnic (od 10.2003):

ABS, VSC

Ipsum:

do 10.2003: ABS

lub

VSC: ABS, VSC

16 CDS 30 Benzyna:

Elektryczne wentylatory chłodzące

40 Diesel:

Elektryczne wentylatory chłodzące

17 RDI 30 Benzyna:

Elektryczne wentylatory chłodzące

40 Diesel:

Elektryczne wentylatory chłodzące

18 HTR 50 Klimatyzacja, ogrzewanie
19 ALT 140 Przekaźnik „RR DEF”

(bezpieczniki „RR DEF”, „MIR HTR”)

Przekaźnik „TAIL”

(bezpieczniki „TAIL”, „PANEL”),

przekaźnik „IG1”

(„ECU-IG”, „WSKAŹNIK”, „HTR”) ,

Bezpieczniki „SEAT HTR”, „SRS-IG”, „WIPER”), „PWR”, „RR HTR”, „DOOR”, „DOOR NR 2”, „FR FOG”, „PWR OUTLET”, „STOP ”, Bezpieczniki„ AM1 ”

20 HEAD RH UPR 15 Reflektor prawy (światła drogowe);

Zestaw wskaźników.

21 HEAD LH UPR 15 Reflektor lewy (światło drogowe)
22 HEAD RH LWR 15 Reflektor lewy (światło mijania);

Regulacja poziomu świateł przednich.

23 HEAD LH LWR 15 Reflektor prawy (światło mijania)
24 RAD NO.1 15 System nagłośnienia
25 ECU-B 7.5 Układ ładowania;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

ABS;

Elektronicznie modulowane zawieszenie TOYOTA;

Elektrycznie sterowany system zamka drzwi;

Elektryczne szyby;

Przypominanie o kluczyku i lampce;

Ostrzeżenie o zapięciu pasów bezpieczeństwa;

System audio;

Zegar;

Zestaw wskaźników;

Reflektor;

Automatyczne system kontroli świateł;

Światło przeciwmgielne;

Światła tylne;

Światła postojowe;

Oświetlenie wewnętrzne;

Asystent parkowania TOYOTA;

System klimatyzacji;

Odmgławiacz tylnej szyby.

26 DOME 10 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie stóp;

Oświetlenie drzwi;

Oświetlenie bagażnika;

Światła próżności.

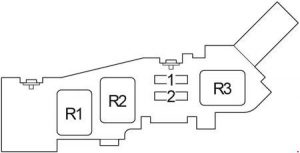

Przekaźnik
R1 Reflektor (HEAD)
R2 Avensis Verso, Picnic:  (DIMMER)
Ipsum (od 10.2003):  FR DEF
R3 Benzyna:

Zapłon (IG2);

Diesel:

Podgrzewacz paliwa (FUEL HTR).

R4 Klakson
R5 Elektryczny wentylator chłodzący (FAN NR 2)
R6 Elektryczny wentylator chłodzący (FAN NR 1)
R7 Elektryczny wentylator chłodzący (FAN NR 3)
R8 Jednostka sterująca silnika (EFI)
Toyota Avensis Verso – schemat skrzynki bezpieczników – komora silnika
Nr
Bezpiecznik
Amp [A]
Opis
1 ST 7.5 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

2  –
Przekaźnik
R1 Rozrusznik (ST)
R2 1CD-FTV:

Jednostka sterująca silnika (EDU);

1AZ-FE (od 10.2003):

Czujnik stosunku paliwa do powietrza (A / F).

R3 Sprzęgło sprężarki klimatyzacji (MG / C)

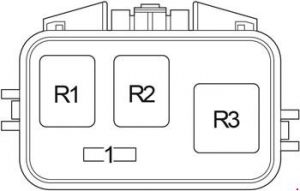

Skrzynka przekaźników

Toyota Avensis Verso – schemat skrzynki bezpieczników – skrzynka przekaźników
Nr
Bezpiecznik
Amp [A]
Opis
1 HTR SUB 3 50 Nagrzewnica elektryczna
2 HTR SUB 1 50 Nagrzewnica elektryczna
3 HTR SUB 2 50 Nagrzewnica elektryczna
Przekaźnik
R1 Nagrzewnica elektryczna (HTR SUB 1)
R2 Nagrzewnica elektryczna (HTR SUB 2)
R3 Nagrzewnica elektryczna (HTR SUB 3)

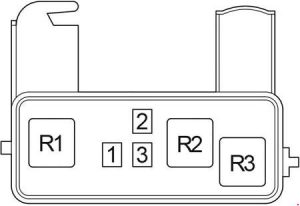

Skrzynka przekaźników ABS (typ 1)

Toyota Avensis Verso – schemat skrzynki bezpieczników – skrzynka przekaźników ABS (typ 1)
Nr
Bezpiecznik
Amp [A]
Opis
1  –
Przekaźnik
R1  –
R2 ABS CUT
R3 ABS MTR
