Toyota Avensis (1997-2002) – skrzynka bezpieczników

04/03/2021

Spis treści

Toyota Avensis (1997-2002) – schemat skrzynki bezpieczników

Rok produkcji: 1997, 1998, 1999, 2000, 2001, 2002.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Avensis (1997-2002) to bezpiecznik 11 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Komora silnika

Toyota Avensis – schemat skrzynki bezpieczników – komora silnika
Bezpiecznik Opis
1 Skrzynka bezpiecznikowa
2 Przekaźnik spryskiwacza reflektorów
3 Dodatkowa skrzynka bezpieczników
4 ABS ECU z siłownikiem
5 Przekaźnik świecy żarowej (Diesel)

Skrzynka bezpiecznikowa komory silnika

Toyota Avensis – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika
Bezpiecznik Amp [A] Opis
1 MAIN 50 Przekaźnik HEAD
2 FAN MAIN 40 Przekaźnik silnika wentylatora chłodnicy FAN NO.1 (z boku)
3 FAN SUB 30 Silnik wentylatora skraplacza klimatyzacji;

Silnik wentylatora chłodnicy;

Przekaźnik (po stronie) FAN NO.2;

Przekaźnik (po stronie) FAN NO.3.

4 ALT-S 5 Alternator
5 H-LP CLN 30 Przekaźnik spryskiwacza reflektorów
6 HAZARD 15 Kierunkowskaz Liqht [Comb. Miernik];

Kierunkowskaz SW [Comb. SW];

Przednie światło kierunkowskazu;

Tylne światło kierunkowskazu;

Czujnik zbicia szyby;

Światła awaryjne ECU SW;

Zabezpieczenie przed kradzieżą ECU;

Migacz kierunkowskazów.

7 EFI 15 Przekaźnik otwierania złącza kontrolnego;

ECU silnika (M / T) lub ECU silnika i ECT (A / T);

Czujnik Halla pompy paliwa;

Podgrzewany czujnik tlenu;

Wtryskiwacz ISC;

Czujnik mieszanki ubogiej mieszanki;

Zawór sterujący rozrządu VRV (EGR) VSV

(całkowicie zamknięty);

VSV (bieg jałowy – otwarty);

VSV (kontrola wirowania);

VSV (czujnik ciśnienia turbiny);

Przekaźnik EFI (strona punktu).

8 AM2 30 Zapłon SW
9 RAD NO.1 10 Radio i odtwarzacz
10 Short pin
11 HEAD (LH) 15 Reflektor kombinowany SW i przednie światło obrysowe LH
12 HORN 10 Klakson SW [Comb. SW];

Klakson (lewy, prawy);

Przekaźnik klaksonu.

13 DOME 7,5 Miernik oświetlenia wewnętrznego;

Światło ostrzegawcze otwartych drzwi [Comb. Miernik];

Dioda DLC3 (oświetlenie przedziału bagażowego);

Oświetlenie drzwi SW;

Oświetlenie przedziału bagażowego;

Oświetlenie przedziału bagażowego SW;

Przekaźnik kontroli szyberdachu i silnik;

Oświetlenie osobiste;

Syrena odstraszająca przed kradzieżą;

Odstraszacz kradzieży ECU;

Bezprzewodowy zamek do drzwi;

Przekaźnik integracji ECU.

14 HEAD (RH) 15 Wskaźnik świateł drogowych w mierniku kombinowanym SW;

Reflektor i przednie światło obrysowe prawe.

15 ECU-B 10 Sprawdź złącze;

Zespół czujnika zespolonej centralnej poduszki powietrznej;

Miernik kombinacji;

Tylne światło przeciwmgielne;

Lampka kontrolna [Comb. Miernik];

Światło ostrzegawcze SRS [Comb. Licznik];

Światła dzienne – przekaźnik;

DLC3 silnika ECU (M / T) lub silnika i ECT ECU (A / T);

Tylne światło przeciwmgielne;

Transponder Key ECU;

Tylne światło przeciwmgielne przekaźnik (punkt Side).

16 HTR 40 Sterownik dmuchawy;

Silnik dmuchawy;

Rezystor dmuchawy;

Przekaźnik nagrzewnicy SW (po stronie punktu).

17 ALT 100 Przekaźnik świecy żarowej (strona punktowa);

Przekaźnik światła tylnego alternatora;

Bezpieczniki „AM1”, „STOP”, „POWER”,

„DOOR”, „SEAT HTR”, „FR FOG”,

„FR DEF”, „ABS”, „H-LP CLN”  ”,

„ FAN MAIN ”,„ FUN SUB ”,„ HTR ”,

„ RR DEF ”.

18 ABS 60 ABS ECU z siłownikiem
Przekaźnik
R1 Sprzęgło sprężarki klimatyzacji (MG CLT)
R2 Elektryczne wentylatory chłodzące (FAN NO.3)
R3 Elektryczne wentylatory chłodzące (FAN NO.2)
R4 Przekaźnik EFI
R5 Reflektor (HEAD)
R6 Klakson
R7 Rozrusznik
R8 Elektryczne wentylatory chłodzące (FAN NO.1)

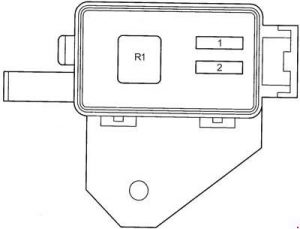

Dodatkowa skrzynka bezpieczników (ze światłem do jazdy dziennej)

Toyota Avensis – schemat skrzynki bezpieczników – dodatkowa skrzynka bezpieczników w komorze silnika
Bezpiecznik Amp [A] Opis
1 HEAD HI (RH) 10 Reflektor i przednie światło obrysowe;

Kombinacja prawych świateł drogowych SW

[Comb. Metr].

2 HEAD HI (LH) 10 Reflektor i przednie światło obrysowe LH
Przekaźnik
R1 Opornik

Przedział pasażerski

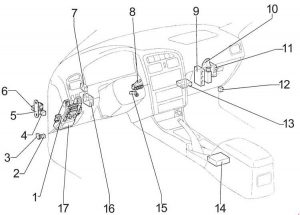

LHD

Toyota Avensis – schemat skrzynki bezpieczników – przedział pasażerski LHD
Bezpiecznik Opis
1 Skrzynka bezpiecznikowa
2 Przekaźnik ogrzewania siedzenia
3 Dodatkowa skrzynka bezpieczników
4 Przekaźnik przednich świateł przeciwmgielnych
5 Skrzynka przekaźników
6 Przekaźnik odmgławiacza
7 Przekaźnik świateł do jazdy dziennej
8 Centrum J / B
9 ECU silnika (M / T) lub ECU silnika i ECT (A / T)
10 Dodatkowa skrzynka przekaźników
11 Wzmacniacz klimatyzacji (automatyczny)
12 Przekaźnik otwarcia obwodu
13 Wzmacniacz klimatyzacji (ręczny)
14 Zespół czujnika środkowej poduszki powietrznej
15 ECU bezprzewodowego zamka drzwi
16 ECU klucza transpondera
17 Przekaźnik integracyjny

RHD

Toyota Avensis – schemat skrzynki bezpieczników – przedział pasażerski RHD
Bezpiecznik Opis
1 ECU bezprzewodowego zamka drzwi
2 ECU klucza transpondera
3 Skrzynka bezpiecznikowa
4 Przekaźnik integracyjny
5 Skrzynka przekaźników
6 Przekaźnik odmgławiacza
7 Zespół czujnika środkowej poduszki powietrznej
8 ECU przeciwdziałania kradzieży
9 Wzmacniacz klimatyzacji (ręczny)
10 Przekaźnik otwarcia obwodu
11 Dodatkowa skrzynka bezpieczników
12 Wzmacniacz klimatyzacji (automatyczny)
13 Dodatkowa skrzynka przekaźników
14 ECU silnika (M / T) lub ECU silnika i ECT (A / T)
15 Centrum J / B
16 Przekaźnik przednich świateł przeciwmgielnych

Skrzynka bezpieczników przedziału pasażerskiego

Toyota Avensis – schemat skrzynki bezpieczników – skrzynka bezpieczników przedziału pasażerskiego
Bezpiecznik Amp [A] Opis
1 FR FOG 15 Przednie światło przeciwmgielne Light;

Przednie światło przeciwmgielne;

Przekaźnik przedniego światła przeciwmgielnego.

2 SEAT HTR 15 Przekaźnik ogrzewania siedzenia (strona punktu);

Ogrzewanie siedzenia SW (siedzenie kierowcy);

Ogrzewanie siedzenia SW (przednie siedzenie pasażera);

Ogrzewanie siedzenia (siedzenie kierowcy);

Ogrzewanie siedzenia (przednie siedzenie pasażera).

3 FR DEF 20 Dioda przekaźnika odmgławiacza (strona punktu) (tryb jałowy)

Odmrażacz przedniej szyby

4 GAUGE 10 Miernik kombinowany;

Klimatyzacja Sprzęgło magnetyczne;

Klimatyzacja Sprzęgło magnetyczne i czujnik blokady;

Klimatyzacja Potrójne ciśnienie SW

(Podwójne i pojedyncze ciśnienie klimatyzacji SW);

ABS ECU z siłownikiem;

Alternator;

A / C;

Wzmacniacz;

Klimatyzacja SW;

Światło cofania SW;

Hamulec;

Ostrzeżenie o poziomie płynu SW;

Ostrzeżenie podciśnienia w hamulcu SW;

Dmuchawa SW;

Złącze kontrolne;

ABS;

Lampka ostrzegawcza ABS;

Przekaźnik światła do jazdy dziennej;

Przekaźnik odmgławiacza (strona cewki);

Dioda przeciwoblodzeniowa SW (zasilanie);

Wzorzec ECT;

Wybór SW;

ECU silnika (M / T) lub Silnik i ECT ECU (A / T);

Paliwo osadowe SW;

Rozruch neutralny SW;

Ciśnienie oleju SW;

O / D Główny SW;

Hamulec postojowy SW;

Odmrażanie tylnego okna SW;

Światło cofania;

Sensor prędkości;

Przekaźnik grzałki siedzenia (Coil Side);

Zabezpieczenia przed kradzieżą ECU;

Bezprzewodowy zamek ECU;

Przekaźnik odmrażania tylnej szyby (Coil Side);

Przekaźnik mocy (Coil Side);

Przekaźnik grzałki (Coil Side);

Przekaźnik MG CLT ( Strona cewki);

Przekaźnik MG CLT (strona punktowa).

5 WIPER 20 Przednia i tylna wycieraczka i spryskiwacz SW;

Silnik spryskiwacza przedniego;

Silnik wycieraczki przedniej;

Przekaźnik czyszczenia reflektorów;

Silnik spryskiwacza tylnego.

6 IGN 10 ABS ECU z siłownikiem;

Alternator;

Ostrzeżenie poziomu płynu hamulcowego SW;

Ostrzeżenie podciśnienia hamulca SW;

Zespół czujnika środkowej poduszki powietrznej;

Lampka ostrzegawcza ABS;

Lampka ostrzegawcza ładowania;

Dioda licznika zespolonego (EFI);

Moduł ECU silnika (M / T) lub ECU silnika i ECT (A / T);

Osady paliwa SW;

Cewka zapłonowa;

Cewka zapłonowa i zapłonnik nr 1;

Cewka zapłonowa i zaplonnik nr 2;

Filtr szumów IIA ( układ zapłonowy);

Ciśnienie oleju SW;

O / D Główny SW;

Hamulec postojowy SW;

Klucz transpondera ECU;

Przekaźnik EFI (strona cewki).

7 DOOR 30 Przekaźnik integracyjny
8 TAIL 10 Tylna klimatyzacja SW;

Popielniczka – oświetlenie;

Dmuchawa SW;

Oświetlenie licznika;

Przednie światła przeciwmgielne SW;

Światła do jazdy dziennej;

Przekaźnik przeciwoblodzeniowy SW;

ECU silnika  (M / T) lub silnika i ECT ECU (A / T);

Przednie światła – przekaźnik;

Podświetlenie schowka;

Reflektor i przednie światło obrysowe – lewe;

Reflektor i przednie światło obrysowe – prawe;

Siłownik regulacji poziomu wiązki reflektorów lewych;

Siłownik regulacji poziomu świateł przednich prawych;

Światła awaryjne SW;

Kontrola poziomu świateł przednich SW;

Czyszczenie reflektorów SW;

Sterowanie ogrzewaniem SW;

Oświetlenie tablicy rejestracyjnej;

O / D Główne SW;

Radio i odtwarzacz;

Odmgławiacz tylnej szyby SW;

Ogrzewanie siedzenia SW (siedzenie kierowcy);

Ogrzewanie siedzenia SW (przednie siedzenie pasażera);

Przekaźnik integracji diody;

Przekaźnik tylnego światła przeciwmgielnego (strona cewki).

9 ST 5 ECU silnika (M / T) lub ECU silnika i ECT (A / T);

Neutralny rozruch;

Przekaźnik SW STARTER (strona cewki).

10 TURN 7,5 Kierunkowskaz;

Lampka kontrolna kierunkowskazu SW;

Przedni kierunkowskaz;

Światła awaryjne SW;

Tylny kierunkowskaz światła.

11 CIG & RAD 15 Zapalniczka;

Zapalniczka – oświetlenie;

Centralny zespół czujnika poduszki powietrznej;

Radio i odtwarzacz;

Zdalne sterowane lusterko;

Przekaźnik integracyjny SW.

12 EGU-IG 5 A / C Potrójen ciśnienie SW (A / C Dual and Single Pressure SW);

ABS ECU z siłownikiem;

A / C Wzmacniacz;

ECU silnika (M / T) lub silnika i ECT ECU (A / T);

Syrena odstraszająca kradzież;

Temperatura Wody;

Przekaźnik wentylatora FAN NO.1 (strona cewki);

Przekaźnik wentylatora FAN NO.2 (strona cewki);

Przekaźnik wentylatora FAN NO.3 (strona cewki).

13 STOP 10 Światło stopu;

Światło stopu SW;

Wysoko zamontowane światło stopu;

ABS ECU z siłownikiem;

ECU silnika (M / T) lub silnika i ECT ECU (A / T).

14 RR DEF I / UP 5 Dioda (bieg jałowy);

ECU silnika (M / T) lub

Dioda ECU silnika i ECT (A / T).

15 POWER 30 Przekaźnik mocy (strona punktu);

Przekaźnik sterujący szyberdachem i silnik;

Sterowanie szyberdachem SW;

Szyba elektryczna SW (przednia strona pasażera);

Szyba elektryczna SW;

Tylna lewa szyba SW;

Tylna prawa szyba SW;

Silnik szyby zasilanej (strona kierowcy);

Silnik szyby zasilanej (przód Strona pasażera);

Silnik szyby tylnej lewej;

Silnik szyby tylnej prawej.

16 AM1 40 Zapłon SW

(bezpieczniki „CIG & RAD”, „GAUGE”, „WIPER”, „TURN”, „EGU-IG”)

17 RR DEF 40 Odmgławianie tylnej szyby
Przekaźnik
R1 Przekaźnik integracyjny



Toyota Avensis – schemat skrzynki bezpieczników – skrzynka bezpieczników przedziału pasażerskiego
Numer Przekaźnik
R1 Odmgławiacz tylnej szyby
R2 Przekaźnik mocy
R3 Światła tylne

Dodatkowa skrzynka bezpieczników

Bezpiecznik Amp [A] Opis
1 A / C 10 Wzmacniacz klimatyzacji A/C SW
2 FUEL HTR 30 Podgrzewacz paliwa

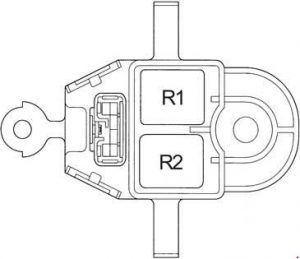

Skrzynka przekaźników

Toyota Avensis – schemat skrzynki bezpieczników – skrzynka przekaźników
Numer Opis
R1 Tylne światło przeciwmgielne
R2 Migacz kierunkowskazów

Dodatkowa skrzynka przekaźników

Toyota Avensis – schemat skrzynki bezpieczników – dodatkowa skrzynka przekaźników
Numer Opis
R1 Podgrzewacz

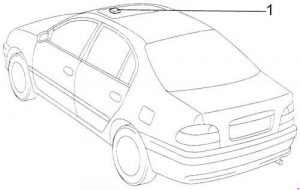

Sedan

Toyota Avensis – schemat skrzynki bezpieczników – sedan
Numer Opis
1 Przekaźnik sterujący i silnik szyberdachu

Liftback

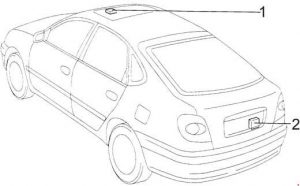

Toyota Avensis – schemat skrzynki bezpieczników – liftback
Numer Opis
1 Przekaźnik sterujący i silnik szyberdachu
2 Silnik i przekaźnik tylnej wycieraczki

Estate

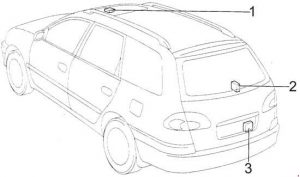

Toyota Avensis – schemat skrzynki bezpieczników – kombi
Numer Opis
1 Przekaźnik sterujący i silnik szyberdachu
2 ECU czujnika zbicia szyby
3 Silnik i przekaźnik tylnej wycieraczki
Zobacz również:  Toyota Highlander XU40 (2009-2010) – skrzynka bezpieczników

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

O Autorze
Andrzej, 49-letni entuzjasta motoryzacji, dzieli się swoim doświadczeniem i wiedzą na blogu, poruszając tematy związane z mechaniką i technologią samochodową.
Komentarze
    Dodaj komentarz
    Popularne bezpieczniki Volkswagen
    Popularne bezpieczniki BMW
    Popularne bezpieczniki Audi
    © Copyright 2024 Autobezpieczniki
