Toyota Hilux (2004-2015) – skrzynka bezpieczników

Andrzej

Toyota Hilux (2004-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.


Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Hilux (2004-2015) to bezpiecznik 9 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Przedział pasażerski

LHD

Toyota Hilux – schemat skrzynki bezpieczników – przedział pasażerski LHD

RHD

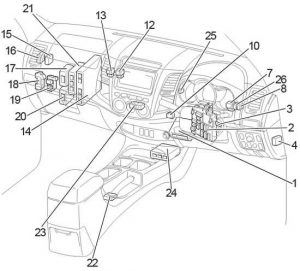

Toyota Hilux – schemat skrzynki bezpieczników – przedział pasażerski RHD
Bezpiecznik Opis
1 Wzmacniacz klimatyzacji (z klimatyzatorem);

Wzmacniacz wiskozowy (bez klimatyzatora).
2 Skrzynka bezpieczników / przekaźnik integracyjny
3 Wzmacniacz klucza transpondera
4 ECU sterowania 4WD (blokada tylnego mechanizmu różnicowego)
5 LHD:


Przekaźnik świateł tylnych (sierpień 2006 – czerwiec 2011)
6 LHD:

Przekaźnik świateł do jazdy dziennej
7 Migacz kierunkowskazów
8 Przekaźnik sprzęgła magnetycznego
9 LHD:

Przekaźnik świateł tylnych (przed sierpniem 2006 r.);

LHD:

Przekaźnik tylnych świateł przeciwmgielnych (od sierpnia 2006 r.).
10 Złącze złącza
11 LHD:

Przekaźnik świateł tylnych (od czerwca 2011 r.)
12 Przekaźnik nagrzewnicy PTC (nr 2P)
13 Przekaźnik nagrzewnicy PTC (nr 1)
14 ECU silnika
15 Odbiornik kontroli drzwi
16 ECU z ostrzeżeniem przed kradzieżą
17 ECU sterujący 4WD
18 Skrzynka przekaźników (od czerwca 2011)
19 Skrzynka przekaźników (przed czerwcem 2011 r.)
20 Sterownik silnika turbo
21 ECU sterowania skrzynią biegów
22 Sterowanie blokadą zmiany biegów ECU
23 Zespół sterowania klimatyzacji
24 Środek montażu czujnika poduszki powietrznej
25 RHD:

Przekaźnik świateł tylnych
26 RHD:

Przekaźnik tylnych świateł przeciwmgielnych

Skrzynka bezpieczników przedziału pasażerskiego

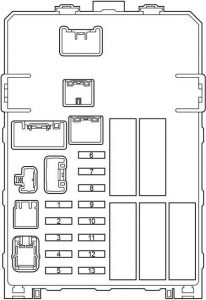

Toyota Hilux – schemat skrzynki bezpieczników – przedział pasażerski – skrzynka bezpieczników
Bezpiecznik Amp [A] Opis
1 INJ 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
2 OBD 7,5 System diagnostyki pokładowej
3 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

ABS;

TRC;

VSC;

System sterowania blokadą zmiany biegów.
4 TAIL 10 Oświetlenie tablicy rozdzielczej;

Przednie światła przeciwmgielne;

System kontroli poziomu świateł przednich;

Przednie światła pozycyjne;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wyświetlacz informacyjny;

System świateł do jazdy dziennej;

Automatyczny system reflektorów.
5 PWR OUT 15 Gniazdo zasilania
6 ST 7,5 Układ rozruchowy;

Wskaźniki i mierniki;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
7 A / C 10 System klimatyzacji
8 MET 7,5 Wskaźniki i mierniki oraz system DPF
9 CIG 15 Zapalniczka
10 ACC 7,5 System audio;

Gniazdko elektryczne;

Zegar;

System sterowania zasilaniem lusterka wstecznego;

System sterowania blokadą zmiany biegów;

Wyświetlacz informacyjny.
11 IGN 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Poduszki powietrzne SRS;

Pompa paliwa.
12 WIP 20 Wycieraczka i spryskiwacz szyby przedniej
13 ECU-IG & GAUGE 10 Klimatyzacja;

System ładowania;

Blokada tylnego mechanizmu różnicowego;

ABS;

TRC;

VSC;

Światła awaryjne;

Kierunkowskazy;

Światła cofania;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System sterowania blokadą zmiany biegów;

Odmgławiacz tylnej szyby;

Reflektory;

Dodatkowe przełączniki drzwi;

Elektrycznie sterowany zamek drzwi;

Bezprzewodowy system zdalnego sterowania;

Czujnik skrętu;

System świateł do jazdy dziennej;

Tempomat;

Spryskiwacze reflektorów;

Podgrzewacze siedzeń;

Odmgławiacze lusterek zewnętrznych;

Wyświetlacz informacyjny;

Lampka przypominająca o zapięciu pasa pasażera.

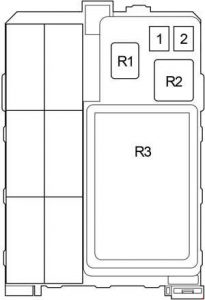

Toyota Hilux – schemat skrzynki bezpieczników – przedział pasażerski – skrzynka bezpieczników
Bezpiecznik Amp [A] Opis
1 AM1 40 Tylny system blokady mechanizmu różnicowego,

ABS,

TRC,

VSC,

Bezpieczniki „ACC”, „CIG”, „ECU-IG & GAUGE”

„WIP”.
2 IG1 40 Bezpieczniki „PWR”, „S-HTR”, „4WD”,

„DOOR”, „DEF” i „MIR HTR”.
Przekaźniki
R1 Gniazdo zasilania (PWR OUT)
R2 Grzałka (HTR)
R3 Przekaźnik integracyjny

Skrzynka przekaźników przedziału pasażerskiego (przed czerwcem 2011 r.)

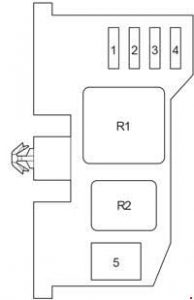

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego przed 2011 rokiem
Bezpiecznik Amp [A] Opis
1 DOOR 25 Elektryczny system zamka drzwi;

Elektrycznie sterowanych szyb.
2 DEF 20 Odmgławiacz tylnej szyby;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
3 S-HTR 15 Ogrzewacze siedzisk
4 4WD 20 Tylna blokada mechanizmu różnicowego;

ABS;

TRC;

VSC.
5 PWR 30 Elektrycznie sterowane szyby
Przekaźniki
R1 Zapłon (IG1)
R2 Odmgławiacz tylnej szyby (DEF)

Skrzynka przekaźnika przedziału pasażerskiego (od czerwca 2011 r.)

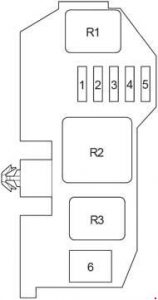

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału pasażerskiego z 2011 roku
Bezpiecznik Amp [A] Opis
1 MIR HTR 15 Przed listopadem 2011 r .:

Odmgławiacze zewnętrznego lusterka wstecznego
DOOR 25 Od listopada 2011 r .:

System zamków drzwi i elektrycznie sterowanych szyb
2 DOOR 25 Przed listopadem 2011 r .:

System zamków drzwi i elektrycznie sterowanych szyb
DEF 20 Od listopada 2011 r .:

Odmgławiacz tylnej szyby;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
3 DEF 20 Przed listopadem 2011 r .:

Odmgławiacz tylnej szyby;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
S-HTR 15 Od listopada 2011 r .:

Podgrzewacze siedzeń
4 S-HTR 15 Przed listopadem 2011 r .:

Podgrzewacze siedzeń
4WD 20 Od listopada 2011:

Tylna blokada mechanizmu różnicowego;

ABS;

TRC;

VSC.
5 4WD 20 Przed listopadem 2011 r .:

Tylna blokada mechanizmu różnicowego;

ABS;

TRC;

VSC.
MIR HTR 15 Od listopada 2011 r .:

Odmgławiacze zewnętrznych lusterek wstecznych
Przekaźniki
R1 Odmgławiacze zewnętrznego lusterka wstecznego (MIR HTR)
R2 Zapłon (IG1)
R3 Odmgławiacz tylnej szyby (DEF)

Komora silnika

LHD

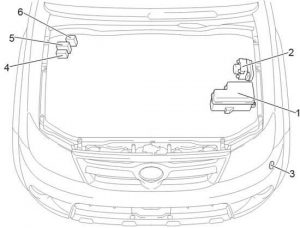

Toyota Hilux – schemat skrzynki bezpieczników – lewa strona komory silnika

RHD

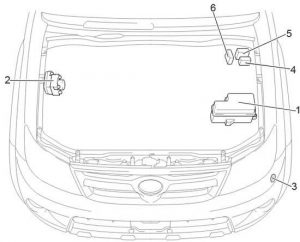

Toyota Hilux – schemat skrzynki bezpieczników – komora silnika RHD
Numer Opis
1 Skrzynka bezpiecznikowa
2 ECU kontroli poślizgu z siłownikiem
3 Przekaźnik sterujący spryskiwacza reflektorów
4 Kontroler świec żarowych
5 2TR-FE:

Sterownik kontroli wtrysku powietrza

RHD:
1KD-FTV  i  2KD-FTV  (bez DPF):

Sterownik wtryskiwacza (EDU)

LHD:
1KD-FTV  i  2KD-FTV  (z DPF):

Sterownik wtryskiwacza (EDU)
6 RHD:
1KD-FTV  i  2KD-FTV  (z DPF):Sterownik wtryskiwacza (EDU)LHD:
1KD-FTV  i  2KD-FTV  (bez DPF):

Sterownik wtryskiwacza (EDU)

Skrzynka bezpiecznikowa komory silnika

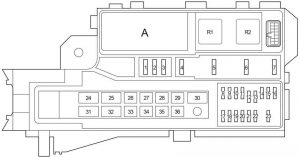

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika

A

1TR-FE, 2TR-FE, 1GR-FE

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika

1KD-FTV bez DPF, 2KD-FTV bez DPF, 5L-E

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika

1KD-FTV z DPF, 2KD-FTV z DPF

Toyota Hilux – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
Bezpiecznik Amp [A] Opis
1 – 25 Zapasowy bezpiecznik
2 – 15 Zapasowy bezpiecznik
3 – 10 Zapasowy bezpiecznik
4 FOG 7,5 Europa, Maroko:

od sierpnia 2012 do sierpnia 2013:

Przednie światła przeciwmgielne

Od sierpnia 2013:

Przednie światła przeciwmgielne
15 Przed sierpniem 2013:

Przednie światła przeciwmgielne;

Z wyjątkiem Europy i Maroka:

Od sierpnia 2012 do sierpnia 2013:

Przednie światła przeciwmgielne.
5 HORN 10 Klakson
6 EFI 25 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
7 – – –
8 H-LP RL 20 Przed czerwcem 2011 r .:

Prawy reflektor (niski)
15 Od czerwca 2011 r .:

Prawy reflektor (niski)
9 H-LP LL 20 Przed czerwcem 2011 r .:

Lewy reflektor (niski)
15 Od czerwca 2011 r .:

Lewy reflektor (niski)
10 H-LP RH 20 Przed czerwcem 2011 r .:

Prawe światło główne (wysokie) i prawe światło główne (niskie)
15 Od czerwca 2011 r .:

Prawe światło główne (wysokie) i prawe światło główne (niskie)
11 H-LP LH 20 Przed czerwcem 2011 r .:

Lewy reflektor (wysoki) i lewy reflektor (niski)
15 Od czerwca 2011 r .:

Lewy reflektor (wysoki) i lewy reflektor (niski)
12 EFI NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
13 ECU-IG NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
14 ECU-B 7,5 Przed sierpniem 2008 r .:

Dodatkowe przełączniki drzwi;

System zamka elektrycznego;

Bezprzewodowy system zdalnego sterowania;

Czujnik skrętu;

Reflektory
10 Od sierpnia 2008 r .:

Dodatkowe przełączniki drzwi;

System zamka elektrycznego;

Bezprzewodowy system zdalnego sterowania;

Czujnik skrętu;

Reflektory
15 RAD 15 Przed sierpniem 2013:

System audio
20 Od sierpnia 2013 r .:

System audio
16 DOME 7,5 Światła wewnętrzne;

Lampka włącznika silnika;

Oświetlenie osobiste;

Wskaźniki i mierniki;

Zegar;

Wyświetlacz informacyjny;

Bezprzewodowy system zdalnego sterowania;

System świateł do jazdy dziennej;

Światła przeciwmgielne.
17 A / F 20 System kontroli emisji
18 ETCS 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektryczny układ sterowania przepustnicą.
19 ALT-S 7,5 System ładowania
20 TURN-HAZ 15 Światła awaryjne;

Kierunkowskazy.
21 – – –
22 ECU-B NO.2 7,5 System klimatyzacji
23 DCC 30 Bezpieczniki „ECU-B”, „DOME” i „RAD”
24 PTC NO.1 50 Nagrzewnica elektryczna
25 H-LP CLN 30 Przed czerwcem 2011 r .:

Czyszczenie reflektorów
PWR SEAT 30 Fotel elektryczny
26 PTC NO.2 50 Europa:

od sierpnia 2010 do czerwca 2011

(bez automatycznej klimatyzacji):

Nagrzewnica elektryczna

Od czerwca 2011:

Nagrzewnica elektryczna
30 Europa:

Przed czerwcem 2011

(z automatyczną klimatyzacją):

Nagrzewnica elektryczna;

Przed sierpniem 2010 (bez automatycznej klimatyzacji):

Nagrzewnica elektryczna;

Australia:

Nagrzewnica elektryczna.
27 ABS NO.1 40 Przed sierpniem 2008:

ABS, TRC i VSC
H-LP CLN 40 Od czerwca 2011 r .:

Czyszczenie reflektorów
28 FR HTR 40 Przed sierpniem 2009:

System klimatyzacji;

Bezpiecznik „A / C”.
50 Od sierpnia 2009:

System klimatyzacji;

Bezpiecznik „A / C”.
29 ABS NO.2 30 ABS, TRC i VSC
30 ABS NO.1 40 Od sierpnia 2008:

ABS, TRC i VSC
31 ALT 100 System ładowania;

Bezpieczniki „PWR SEAT”, „HLP CLN”, „FR HTR”,

„AM1”, „IG1”, „PTC nr 1”,

„PTC nr 2”, „PWR OUT”, „STOP”,

„TAIL ”i„ OBD ”.
32 GLOW 80 Układ żarzenia silnika
33 BATT P / I 50 Bezpieczniki „FOG”, „HORN” i „EFI”
34 AM2 30 Rozrusznik silnika;

Bezpieczniki „ST”, „IGN”, „INJ” i „MET”.
35 MAIN 40 Bezpieczniki „H-LP RH”, „H-LP LH”, „H-LP RL” i

„H-LP LL”
36 A / PUMP 50 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.
Przekaźniki
R1 Ściemniacz (DIM)
R2 Reflektor (H-LP)
A
R1 Rozrusznik (ST)
R2 1TR-FE, 2TR-FE, 1GR-FE:

Czujnik stosunku paliwa do powietrza (A / F);

1KD-FTV bez DPF, 2KD-FTV bez DPF, 5L-E:

Układ żarzenia silnika (GLOW);

1KD-FTV z DPF, 2KD-FTV z DPF:  c

Czujnik stosunku paliwa do powietrza (A / F).
R3 1TR-FE, 2TR-FE, 1GR-FE:

Pompa paliwa (F / PMP)

1KD-FTV z DPF, 2KD-FTV z DPF:  –

Powiązane wpisy:

  1. Toyota Hilux VII (2011-2013) – skrzynka bezpieczników
  2. Toyota Hilux (2014) – skrzynka bezpieczników
  3. Toyota Hilux (1997-2005) – skrzynka bezpieczników
  4. Toyota Hilux AN120 i AN130 (2015-2021) – skrzynka bezpieczników
  5. Toyota Hilux VII (2005-2016) – akumulatory
Zobacz również:  Toyota Land Cruiser 200 (2007-2017) – skrzynka bezpieczników

Zobacz również

Toyota Land Cruiser V8 200 (2012) – skrzynka bezpieczników

Andrzej

Toyota Supra IV (1998-2002) – skrzynka bezpieczników

Andrzej

Toyota Yaris XP130 i XP150 (2011-2018) – skrzynka bezpieczników

Andrzej

Dodaj komentarz
