Toyota GT86 (2012-2017) – skrzynka bezpieczników

Toyota GT86 (2012-2017) – schemat skrzynki bezpieczników

Rok produkcji: 2012, 2013, 2014, 2015, 2016, 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie GT86 (2012-2017) to bezpiecznik 2 i 22 w skrzynce bezpiecznikowej na tablicy przyrządów.

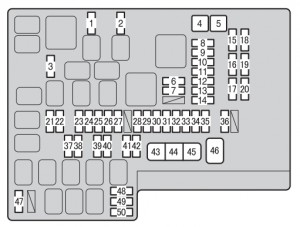

Skrzynka bezpieczników w komorze silnika

Toyota GT86 – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 MIR HTR 7,5 Odmgławiacze zewnętrznego lusterka wstecznego
2 RDI 25 Elektryczny wentylator chłodzący
3 (PUSH-AT) 7,5 Jednostka sterująca silnika
4 ABS NO. 1 40 ABS
5 HEATER 50 System klimatyzacji
6 WASHER 10 Spryskiwacz szyby przedniej
7 WIPER 30 Wycieraczki
8 RR DEF 30 Odmgławiacz tylnej szyby
9 (RR FOG) 10 Tylne światło przeciwmgielne
10 D FR DOOR 25 Okno elektryczne (po stronie kierowcy)
11 (CDS) 25 Elektryczny wentylator chłodzący
12 D-OP 25
13 ABS NO. 2 25 ABS
14 D FL DOOR 25 Szyba elektryczna (strona pasażera)
15 SPARE Patrz uwaga. Zapasowy bezpiecznik
16 SPARE Patrz uwaga. Zapasowy bezpiecznik
17 SPARE Patrz uwaga. Zapasowy bezpiecznik
18 SPARE Patrz uwaga. Zapasowy bezpiecznik
19 SPARE Patrz uwaga. Zapasowy bezpiecznik
20 SPARE Patrz uwaga. Zapasowy bezpiecznik
21 ST 7,5 System startowy
22 ALT-S 7,5 System ładowania
23 (STR LOCK) 7,5 System blokady kierownicy
24 D / L 20 Elektryczny zamek drzwi
25 ETCS 15 Jednostka sterująca silnika
26 (AT + B) 7,5 Przenoszenie
27 (AM2 NO. 2) 7,5 Inteligentny system wejścia i startu
28 EFI (CTRL) 15 Jednostka sterująca silnika
29 EFI (HTR) 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

30 EFI (IGN) 15 System startowy
31 EFI (+ B) 7,5 Jednostka sterująca silnika
32 HAZ 15 Kierunkowskazy;

Światła awaryjne.

33 MPX-B 7,5 Automatyczna klimatyzacja;

Licznik i mierniki,

34 F / PMP 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

35 IG2 MAIN 30 System poduszek powietrznych SRS;

Sterownik silnika.

36 DCC 30 Oświetlenie wewnętrzne;

Pilot bezprzewodowy;

Jednostka główna ECU.

37 HORN NO. 2 7,5 Klakson
38 HORN NO. 1 7,5 Klakson
39 H-LP LH LO 15 Reflektor lewy (światło mijania)
40 H-LP RH LO 15 Reflektor prawy (światło mijania)
41 H-LP LH HI 10 Reflektor lewy (światło drogowe)
42 H-LP RH HI 10 Reflektor prawy (światło drogowe)
43 INJ 30 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

44 H-LP WASHER 30 Czyszczenie reflektorów
45 AM2 NO. 1 40 Układ rozruchowy;

Jednostka sterująca silnika.

46 EPS 80 Elektryczne wspomaganie kierownicy
47 A / B MAIN 15 System poduszek powietrznych SRS
48 ECU-B 7,5 Bezprzewodowy pilot zdalnego sterowania;

Jednostka główna ECU.

49 DOME 20 Wewnętrzne światło
50 IG2 7,5 Jednostka sterująca silnika

Uwaga:

Dostarczany jest po jednym z następujących bezpieczników zapasowych: 7,5 A, 10 A, 15 A, 20 A, 25 A, 30 A.

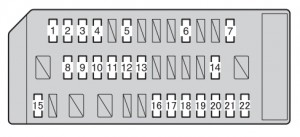

Skrzynka bezpieczników w tablicy rozdzielczej

Toyota GT86 – bezpieczniki – tablica przyrządów
Nr Amp [A] Opis
1 ECU ACC 10 ECU głównego korpusu;

Zewnętrzne lusterka wsteczne.

2 P/POINT No.2 15 Gniazdo zasilania
3 PANEL 10 Oświetlenie
4 TAIL 10 Tylne światła
5 DRL 10 System świateł do jazdy dziennej
6 STOP 7,5 Światła stopu
7 OBD 7,5 System diagnostyki pokładowej
8 HEATER-S 7,5 System klimatyzacji
9 HEATER 10 System klimatyzacji
10 FR FOG LH 10 Przednie światło przeciwmgielne z lewej strony
11 FR FOG RH 10 Przednie światło przeciwmgielne prawe
12 BK / UP LP 7,5 Światła zapasowe
13 ECU IG1 10 ABS;

Elektryczne wspomaganie kierownicy.

14 AM1 7,5 System startowy
15 AMP 15 System nagłośnieniowy
16 AT UNIT 15 Przenoszenie
17 GAUGE 7,5 Licznik i mierniki;

Inteligentny system wprowadzania i uruchamiania

18 ECU IG2 10 Jednostka sterująca silnika
19 SEAT HTR LH 10 Ogrzewanie fotela po lewej stronie
20 SEAT HTR RH 10 Ogrzewacz prawego siedzenia
21 RADIO 7,5 System nagłośnieniowy
22 P/POINT No.1 15 Gniazdo zasilania
