Toyota Corolla (2013-2018) – skrzynka bezpieczników
Toyota Corolla (2013-2018) – schemat skrzynki bezpieczników
Rok produkcji: 2013, 2014, 2015, 2016, 2017, 2018.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Corolli (2013-2018) to bezpiecznik 17 w skrzynce bezpiecznikowej na tablicy przyrządów w przedziale pasażerskim.

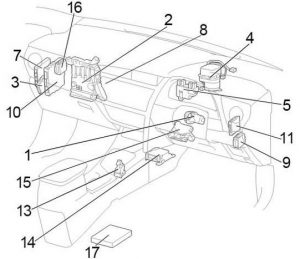

Przedział pasażerski
LHD
RHD
- Siłownik blokady kierownicy
- Skrzynka bezpieczników / jednostka główna ECU
- Obrotowe ECU reflektorów
- Kalkulator wspomagania kierownicy
- Skrzynka przekaźników
- LHD: kalkulator tempomatu
- Moduł sterujący przekładnią
- Komputer z bramą sieciową
- Przekaźnik wycieraczek szyby przedniej
- Silnik Stop i Start ECU
- ECU ostrzeżenia o luzie
- LHD (Corolla): nadajnik-odbiornik telefoniczny
- Jednostka sterująca blokady zmiany biegów
- Czujnik poduszki powietrznej
- Wzmacniacz klimatyzacji
- RHD: Przekaźnik sterowania drzwiami z podwójną blokadą
- Hatchback, Wagon: Wzmacniacz komponentowy stereo
Skrzynka bezpieczników przedziału pasażerskiego
Tablica przyrządów
| Nr |
Bezpiecznik |
Ampery [A] |
Opis |
| 1 | P / OUTLET | 15 | Gniazdo zasilania |
| 2 | OBD | 7.5 | System diagnostyki pokładowej |
| 3 | STOP | 7.5 | Światła stopu;
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; Wysoko zamontowane światło stopu; ABS; VSC; System sterowania blokadą zmiany biegów. |
| 4 | FOG RR | 7.5 | Tylne światło przeciwmgielne;
Wskaźnik i mierniki. |
| 5 | D/L NO.3 | 20 | System zamka elektrycznego |
| 6 | S/ROOF | 20 | Panoramiczny klosz dachowy |
| 7 | FOG FR | 7.5 | Przednie światła przeciwmgielne;
Wskaźnik i mierniki. |
| 8 | AM1 | 5 | „IG1 RLY”, „ACC RLY” |
| 9 | D/L NO.2 | 10 | System zamka tylnych drzwi |
| 10 | DOOR NO. 2 | 20 | Elektrycznie sterowane szyby |
| 11 | DOOR R/R | 20 | Elektrycznie sterowane szyby |
| 12 | DOOR R/L | 20 | Elektrycznie sterowane szyby |
| 13 | WASHER | 15 | Spryskiwacz szyby przedniej |
| 14 | WIPER NO.2 | 25 | Przednia wycieraczka i spryskiwacz
(z systemem automatycznej wycieraczki); Ładowanie; Źródło zasilania (z wyjątkiem 1WW). |
| 15 | WIPER RR | 15 | Wycieraczka tylnej szyby |
| 16 | WIPER NO. 1 | 25 | Wycieraczki |
| 17 | CIG | 15 | Zapalniczka |
| 18 | ACC | 7.5 | Zewnętrzne lusterka wsteczne;
Jednostka główna ECU; Zegar; System audio. |
| 19 | SFT LOCK-ACC | 5 | System sterowania blokadą zmiany biegów |
| 20 | TAIL | 10 | Przednie i tylne światła pozycyjne;
Oświetlenie tablicy rejestracyjnej; Przednie światła przeciwmgielne. |
| 21 | PANEL | 7.5 | Oświetlenie przełącznika;
Oświetlenie zestawu wskaźników; Oświetlenie schowka podręcznego; Jednostka główna ECU. |
| 22 | WIPER-S | 5 | System ładowania |
| 23 | ECU-IG NO.1 | 7.5 | Elektryczny wentylator chłodzący;
AFS; Układ ładowania; ABS; VSC. |
| 24 | ECU-IG NO.2 | 7.5 | Światła tylne;
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; System AFS. |
| 25 | ECU-IG NO.3 | 7.5 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Wewnętrzne lusterko wsteczne; Panoramiczna roleta dachowa; System sterowania blokadą zmiany biegów; Czyszczenie reflektorów; AFS. |
| 26 | HTR-IG | 7.5 | Klimatyzacja;
Odmgławiacz tylnej szyby. |
| 27 | ECU-IG NO.4 | 7.5 | Główny sterownik nadwozia;
Lampka przypominająca o zapięciu pasa bezpieczeństwa pasażera z przodu; Wewnętrzne lusterka wsteczne. |
| 28 | ECU-IG NO.5 | 5 | Elektryczne wspomaganie kierownicy |
| 29 | IGN | 7.5 | Inteligentny system wejścia i startu;
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; Układ blokady kierownicy. |
| 30 | S / HTR | 15 | Ogrzewacze siedzisk |
| 31 | METER | 5 | Licznik i mierniki |
| 32 | A/BAG | 7.5 | System poduszek powietrznych SRS |

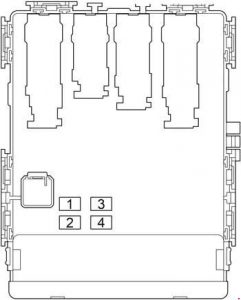

Schowek na rękawiczki
| Nr |
Bezpiecznik |
Ampery [A] |
Opis |
| 1 | P / SEAT | 30 | Fotel elektryczny |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | DOOR NO.1 | 30 | Elektrycznie sterowane szyby |

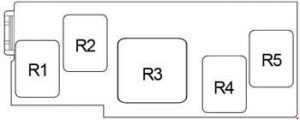

Skrzynka przekaźnika przedziału pasażerskiego
| Nr |
Przekaźnik |
| R1 | Przednie światło przeciwmgielne (FR FOG) |
| R2 | Klakson (S-HORN) |
| R3 | – |
| R4 | Gniazdo zasilania (PWR OUTLET) |
| R5 | Oświetlenie wewnętrzne (DOME CUT) |

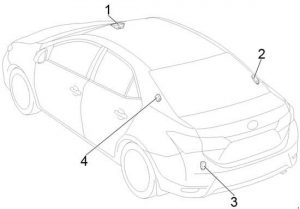

Sedan

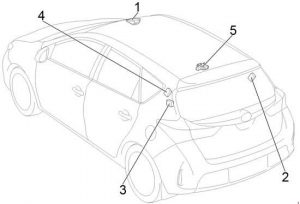

Hatchback

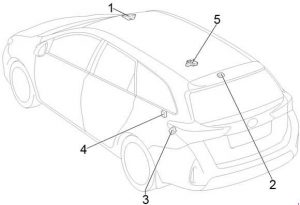

Wagon
- Przedzderzeniowy czujnik bezpieczeństwa miasta
- Odbiornik monitora ciśnienia w oponach
- ECU sterowania pompą paliwa
- Podzespół odbiornika sterowania drzwiami
- Zespół przekładni napędu dachu przesuwnego

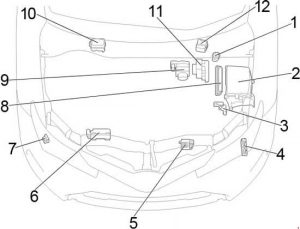

Komora silnika
- Przekaźnik świecy żarowej
- Skrzynka bezpiecznikowa
- Sterownik generatora ECU
- Kontroler świec żarowych
- ECU wentylatora chłodzącego
- Sterownik wtryskiwacza
- Przekaźnik sterujący spryskiwacza reflektorów
- ECM
- ECU kontroli poślizgu (przekładnia ręczna wielomodowa)
- Skrzynka przekaźników (LHD)
- ECU kontroli poślizgu (z wyjątkiem wielomodowej ręcznej skrzyni biegów)
- Skrzynka przekaźników (RHD)

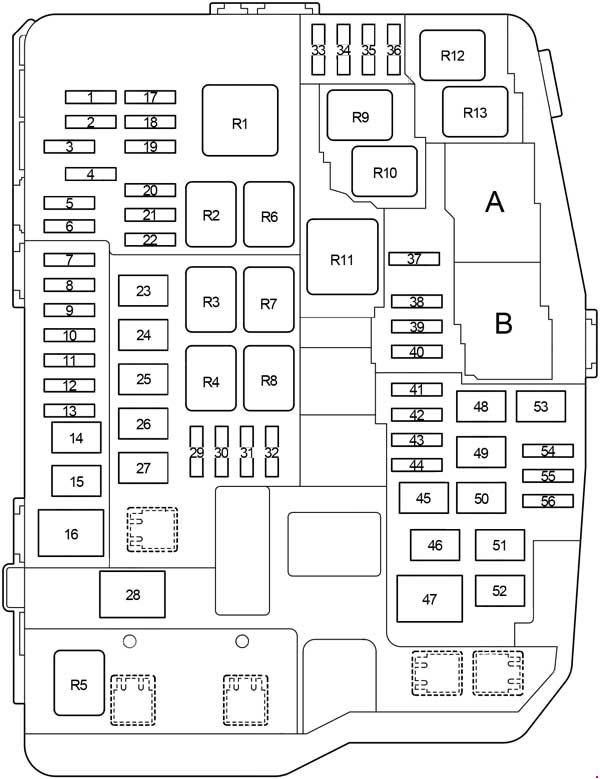

Skrzynka bezpiecznikowa komory silnika (z wyjątkiem oleju napędowego 1,6 l – 1 wat)
A
Sedan
Hatchback, Wagon (z wyjątkiem 1ND-TV)
Hatchback, Wagon (1ND-TV)
B
Wielomodowa przekładnia mechaniczna Hatchback, Wagon (8NR-FTS)
Hatchback, Wagon (1AD-FTV) Sedan
Hatchback, Wagon (1ND-TV)
| Nr |
Bezpiecznik |
Ampery [A] |
Opis |
| 1 | ECU-B NO.2 | 10 | Klimatyzacja;
Elektrycznie sterowane szyby; Inteligentny system wprowadzania i uruchamiania; Zewnętrzne lusterka wsteczne; Wskaźniki i mierniki. |
| 2 | ECU-B NO.3 | 5 | Elektryczne wspomaganie kierownicy |
| 3 | AM2 | 7.5 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Układ rozruchowy; Bezpiecznik „IG2”. |
| 4 | D / C CUT | 30 | Bezpieczniki „DOME”, „ECU-B NO.1”, „RADIO” |
| 5 | HORN | 10 | Klakson |
| 6 | EFI-MAIN | 20 | 1NR-FE:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; Bezpieczniki „EFI nr 1”, „EFI nr 2”; Pompa paliwa. |
| 25 | 1ZR-FAE, 1ZR-FE, 2ZR-FE, 8NR-FTS:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; Bezpieczniki „EFI nr 1”, „EFI nr 2”; Pompa paliwa. |
||
| 30 | Diesel:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
||
| 7 | ICS / ALT-S | 5 | System ładowania |
| 8 | ETCS | 10 | 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR- FTS:
Elektroniczny system kontroli przepustnicy. |
| EDU | 20 | 1AD-FTV:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
|
| 9 | TURN & HAZ | 10 | Z wyjątkiem 8NR-FTS:
Wskaźniki i mierniki; Kierunkowskazy. |
| ST | 30 | 8NR-FTS:
System startowy |
|
| 10 | IG2 | 15 | Licznik i mierniki;
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; System poduszek powietrznych SRS. |
| 11 | EFI-MAIN NO.2 | 20 | 1AD-FTV:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| INJ / EFI-B | 15 | Benzyna:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
|
| ECU-B NO.4 | 10 | 1ND-TV, (Sedan (1AD-FTV):
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
|
| 20 | 8NR-FTS:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
||
| DCM / MAYDAY | 7.5 | 1NR-FE (kwiecień 2016 lub później):
System telematyczny |
|
| 12 | EFI-MAIN NO.2 | 30 | Z wyjątkiem 8NR-FTS:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| DCM / MAYDAY | 7.5 | Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE):
System telematyczny |
|
| EFI-MAIN NO.2 | 10 | Sedan (1ND-TV):
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
|
| 13 | ST | 30 | Z wyjątkiem 8NR-FTS:
System startowy. |
| TURN & HAZ | 10 | 8NR-FTS:
Licznik i mierniki; Kierunkowskazy. |
|
| 14 | H-LP MAIN | 30 | Hatchback, Wagon:
Bezpieczniki „H-LP RH-LO”, „H-LP LH-LO”, „H-LP RH-HI”, „H-LP LH-HI”. |
| 40 | Sedan:
Bezpieczniki „H-LP RH-LO”, „H-LP LH-LO”, „H-LP RH-HI”, „H-LP LH-HI”. |
||
| 15 | VLVMATIC | 30 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 16 | EPS | 80 | Elektryczne wspomaganie kierownicy |
| 17 | ECU-B NO.1 | 10 | Bezprzewodowy pilot zdalnego sterowania;
Jednostka główna ECU; VSC; Inteligentny system wprowadzania i uruchamiania; Zegar. |
| 18 | DOME | 7.5 | Oświetlenie wewnętrzne;
Światła próżności; Oświetlenie bagażnika; Sterownik ECU głównego nadwozia. |
| 19 | RADIO | 20 | System nagłośnienia |
| 20 | DRL | 10 | Światła dzienne |
| 21 | STRG HTR | 15 | Sedan:
Ogrzewanie kierownicy |
| 22 | ABS NO.2 | 30 | ABS, VSC |
| 23 | RDI | 40 | Elektryczny wentylator chłodzący |
| 24 | – | – | – |
| 25 | DEF | 30 | Hatchback, Wagon:
Odmgławiacz tylnej szyby; Odmgławiacz zewnętrznego lusterka wstecznego. |
| 50 | Sedan:
Odmgławiacz tylnej szyby; Odmgławiacz zewnętrznego lusterka wstecznego. |
||
| 26 | ABS NO.1 | 50 | ABS, VSC |
| 27 | HTR | 50 | System klimatyzacji |
| 28 | ALT | 120 | Benzyna:
System ładowania |
| 140 | Diesel:
System ładowania |
||
| 29 | EFI NO.2 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 30 | EFI NO.1 | 10 | Z wyjątkiem 8NR-FTS:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 15 | 8NR-FTS:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
||
| 31 | EFI NO.3 | 20 | 1ND-FTV:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 10 | 8NR-FTS:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
||
| EFI NO.4 | 20 | Sedan:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
|
| 32 | MIR-HTR | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Odmgławiacze lusterek zewnętrznych. |
| 33 | H-LP RH-LO | 15 | HID:
Prawy reflektor (światło mijania) |
| 10 | Halogen, LED:
Prawy reflektor (światło mijania) |
||
| 34 | H-LP LH-LO | 15 | HID:
Lewy reflektor (światło mijania) |
| 10 | Halogen, LED:
Lewy reflektor (światło mijania); Ręczna regulacja ustawienia reflektorów. |
||
| 35 | H-LP RH-HI | 7.5 | Hatchback, Wagon:
Reflektor prawy (światło drogowe) |
| 10 | Sedan:
Prawy reflektor (światła drogowe) |
||
| 36 | H-LP LH-HI | 7.5 | Hatchback, Wagon:
Lewy reflektor (światła drogowe); Licznik i mierniki. |
| 10 | Sedan:
Lewy reflektor (światła drogowe); skaźnik i mierniki |
||
| 37 | EFI NO.4 | 15 | Hatchback, Wagon:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| EFI NO.3 | 20 | Sedan:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
|
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | – | – | – |
| 41 | AMP | 15 | System nagłośnienia |
| 42 | – | – | – |
| 43 | EFI-MAIN NO.2 | 20 | 8NR-FTS:
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 44 | STRG LOCK | 20 | System blokady kierownicy |
| 45 | AMT | 50 | Sedan:
Manualna skrzynia biegów wielomodowa |
| 46 | BBC | 40 | System Stop & Start |
| AMT | 50 | Hatchback, Wagon:
Wielomodowa ręczna skrzynia biegów |
|
| 47 | GLOW | 80 | Układ żarzenia silnika |
| 48 | PTC HTR NO.2 | 30 | Nagrzewnica elektryczna |
| 49 | PTC HTR NO.1 | 30 | Nagrzewnica elektryczna |
| 50 | H-LP CLN | 30 | Czyszczenie reflektorów |
| 51 | ABS NO.1 | 30 | Sedan:
ABS, VSC |
| ABS NO.3 | 30 | Hatchback, Wagon:
ABS, VSC |
|
| 52 | CDS FAN | 30 | Elektryczny wentylator chłodzący |
| 53 | PTC HTR NO.3 | 30 | Nagrzewnica elektryczna |
| 54 | – | – | – |
| 55 | S-HORN | 10 | Środek odstraszający przed kradzieżą |
| 56 | STV HTR | 25 | Nagrzewnica elektryczna |
| DEICER | 20 | Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):
Odmrażacz przedniej szyby |
|
| A | |||
| 57 | EFI NO.5 | 10 | 1ND-TV (od maja 2015 r.):
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 58 | – | – | – |
| B | |||
| 57 | EFI NO.6 | 15 | 1ND-TV (od maja 2015 r.):
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 58 | EFI NO.7 | 15 | 1ND-TV (od maja 2015 r.):
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| Przekaźnik |
|||
| R1 | Elektryczne wspomaganie kierownicy (EPS) | ||
| R2 | Sedan (1ND-TV (od kwietnia 2016 r.):
(EFI-MAIN NO.2) (INJ) |
||
| R3 | Rozrusznik (ST nr 1) | ||
| R4 | Światła do jazdy dziennej (DRL) | ||
| R5 | Klakson (HORN) | ||
| R6 | Elektryczny wentylator chłodzący (FAN NR 1) | ||
| R7 | (EFI-MAIN) | ||
| R8 | Zapłon (IG2) | ||
| R9 | Ściemniacz (DIMMER) | ||
| R10 | Hatchback, Wagon: Światła stopu (STOP LP) | ||
| R11 | Reflektor (H-LP) | ||
| R12 | 1NR-FE, 1ZR-FAE, 1ZR- FE, 2ZR-FE:
Pompa paliwa (C / OPN); 1AD-FTV: (EDU); 1ND-TV, 8NR-FTS: (EFI MAIN NR 2). |
||
| R13 | Hatchback, Wagon (1AD-FTV):
(EFI MAIN NO.2) Hatchback, Wagon ( 1ND-TV ): (TSS-C HTR) Sedan (← listopad 2016): Światła stopu (STOP LP) Sedan (listopad 2016 →) : (TSS-C HTR) |
||
| A |
|||
| R14 | Sedan: Odmgławiacz tylnej szyby (DEF) | ||
| R15 | Hatchback, Wagon ( z wyjątkiem 1ND-TV ):
(TSS-C HTR) |
||
| R16 | Hatchback, Wagon ( z wyjątkiem 1ND-TV ):
Odmgławiacz tylnej szyby (DEF) |
||
| R17 | Hatchback, Wagon ( 1ND-TV (od maja 2015) ):
Odmgławiacz tylnej szyby (DEF) |
||
| B |
|||
| R14 | Wielomodowa ręczna skrzynia biegów (AMT);
Hatchback, kombi ( 8NR-FTS ): Elektryczny wentylator chłodzący (FAN MAIN). |
||
| R15 | Hatchback, Wagon ( 1AD-FTV ):
Elektryczny wentylator chłodzący (FAN NO.2) Sedan: – |
||
| R16 | Hatchback, Wagon ( 1AD-FTV ):
Elektryczny wentylator chłodzący (FAN NO.3) Sedan (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Odmrażacz przedniej szyby (DEICER) |
||
| R17 | Hatchback, Wagon ( 1ND-TV (od maja 2015) ): – | ||
Skrzynka bezpiecznikowa komory silnika (diesel 1,6 l – 1 W)
| Nr |
Bezpiecznik |
Ampery [A] | Opis |
| 1 | DOME | 7.5 | Oświetlenie przedziału bagażowego;
Światła listew w drzwiach; Oświetlenie drzwi przednich; Oświetlenie osobiste i wewnętrzne; Oświetlenie stóp. |
| 2 | RAD NO.1 | 20 | System audio;
System nawigacji; Asystent parkowania (monitor widoku z tyłu). |
| 3 | ECU-B | 10 | Wskaźniki i mierniki;
Bateria pomocnicza; Czujnik sterowania; System podwójnego ryglowania; Pilot bezprzewodowy; Inteligentny system wprowadzania i uruchamiania. |
| 4 | DCC | – | – |
| 5 | ECU-B2 | 10 | Inteligentny system wejścia i startu;
System klimatyzacji; Elektryczne szyby; ECU bramy. |
| 6 | EFI MAIN NO.2 | 7.5 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 7 | – | – | – |
| 8 | – | – | – |
| 9 | – | – | – |
| 10 | STRG LOCK | 20 | System blokady kierownicy |
| 11 | – | – | – |
| 12 | ST | 30 | System startowy |
| 13 | ICS / ALT-S | 5 | System ładowania |
| 14 | TURN-HAZ | 10 | Kierunkowskazy;
Światła awaryjne. |
| 15 | ECU-B NO.3 | 5 | Elektryczne wspomaganie kierownicy |
| 16 | AM2 NO.2 | 7.5 | System startowy |
| 17 | – | – | – |
| 18 | ABS NO.1 | 50 | ABS, VSC |
| 19 | CDS FAN | 30 | Elektryczny wentylator chłodzący |
| 20 | RDI FAN | 40 | Elektryczny wentylator chłodzący |
| 21 | H-LP CLN | 30 | Środki do czyszczenia reflektorów |
| 22 | TO IP J/B | 120 | „ECU-IG NO.2”, „HTR-IG”, „WIPER”,
„RR WIPER”, „WASHER”, „ECU-IG NO.1”, „ECU-IG NO.3”, „SEAT HTR” , „AM1”, „DOOR”, „STOP”, „FR DOOR”, „POWER”, „RR DOOR”, „RL DOOR”, „OBD”, „ACC-B”, „RR FOG”, „FR FOG”, „ DEF ”,„ TAIL ”, „ SUNROOF ”,„ DRL ”. |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | P/I | 50 | Bezpieczniki „HORN”, „IG2”, „FUEL PMP” |
| 27 | – | – | – |
| 28 | FUEL HTR | 50 | Podgrzewacz paliwa |
| 29 | EFI MAIN | 50 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 30 | EPS | 80 | Elektryczne wspomaganie kierownicy |
| 31 | GLOW | 80 | Układ żarzenia silnika |
| 32 | – | – | – |
| 33 | IG2 | 15 | Bezpieczniki „IGN”, „MIERNIK” |
| 34 | HORN | 15 | Klakson;
System odstraszający przed kradzieżą. |
| 35 | FUEL PUMP | 30 | Pompa paliwowa |
| 36 | – | – | – |
| 37 | H-LP MAIN | 30 | Bezpieczniki „H-LP LH LO”, „H-LP RH LO”,
„H-LP LH HI”, „H-LP RH HI ”. |
| 38 | BBC | 40 | System Stop & Start |
| 39 | HTR SUB NO.3 | 30 | Nagrzewnica elektryczna |
| 40 | – | – | – |
| 41 | HTR SUB NO.2 | 30 | Nagrzewnica elektryczna |
| 42 | HTR | 50 | Klimatyzator |
| 43 | HTR SUB NO.1 | 50 | Nagrzewnica elektryczna |
| 44 | DEF | 30 | Odmgławiacz szyby tylnej;
Odmgławiacz zewnętrznego lusterka wstecznego. |
| 45 | STV HTR | 25 | Nagrzewnica elektryczna |
| 46 | ABS NO.2 | 30 | ABS, VSC |
| 47 | – | – | – |
| 48 | – | – | – |
| 49 | DRL | 10 | Światła dzienne |
| 50 | – | – | – |
| 51 | H-LP LH LO | 10 | Reflektor lewy (światło mijania) |
| 52 | H-LP RH LO | 10 | Reflektor prawy (światło mijania) |
| 53 | H-LP LH HI | 7.5 | ← Listopad 2016 r:
Lewy reflektor (światło drogowe) |
| RDI EFI | 5 | Listopad 2016 →:
Elektryczny wentylator chłodzący |
|
| 54 | H-LP RH HI | 7.5 | ← Listopad 2016 r:
Reflektor prawy (światło drogowe) |
| CDS EFI | 5 | Listopad 2016 →:
Elektryczny wentylator chłodzący |
|
| 55 | EFI NO.1 | 7.5 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; System Stop & Start. |
| 56 | EFI NO.2 | 15 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 57 | MIR HTR | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Odmgławiacze lusterek zewnętrznych. |
| 58 | EFI NO.4 | 20 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 59 | CDS EFI | 5 | ← Listopad 2016:
Elektryczny wentylator chłodzący |
| 60 | RDI EFI | 5 | ← Listopad 2016:
Elektryczny wentylator chłodzący |
| Przekaźnik | |||
| R1 | Elektryczny wentylator chłodzący (FAN NR 2) | ||
| R2 | Elektryczny wentylator chłodzący (FAN NR 3) | ||
| R3 | Elektryczne wspomaganie kierownicy (EPS) | ||
| R4 | Światła stopu (STOP LP) | ||
| R5 | Rozrusznik (ST nr 1) | ||
| R6 | Odmgławiacz tylnej szyby (DEF) | ||
| R7 | (EFI MAIN) | ||
| R8 | Reflektor (H-LP) | ||
| R9 | Opornik | ||
| R10 | ← Listopad 2016:
Światła do jazdy dziennej (DRL) Listopad 2016 →: Elektryczny wentylator chłodzący (FAN NR 1) |
||
| R11 | ← Listopad 2016:
Elektryczny wentylator chłodzący (FAN NR 1) Listopad 2016 →: Nagrzewnica paliwa (FUEL HTR) |
||
Skrzynka przekaźników komory silnika
Grzałka PTC 495W Typ
Grzejnik PTC 600W typ
| Nr |
Przekaźnik |
| R1 | – |
| R2 | HTR SUB NR 1 |
| R3 | HTR SUB NR 3 |
| R4 | HTR SUB NR 2 |
