Toyota Corolla (1992-1996) – skrzynka bezpieczników

Toyota Corolla (1992-1996) – schemat skrzynki bezpieczników

Rok produkcji: 1992, 1993, 1994, 1995, 1996.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Corolla (1992-1996) to bezpiecznik 1 w skrzynce bezpiecznikowej w skrzynce A.

Skrzynka bezpieczników wewnętrzna

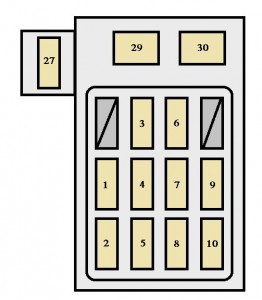

Panel boczny kierowcy

Toyota Corolla – bezpieczniki – listwa boczna kierowcy

Boczny panel ochronny pasażera

Toyota Corolla mk7 – bezpieczniki – listwa boczna pasażera

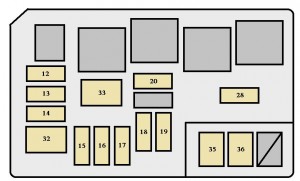

Komora silnika (Kanada)

Toyota Corolla – bezpieczniki – komora silnika (Kanada)

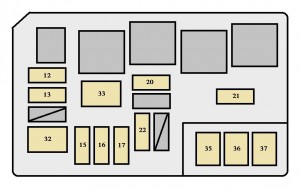

Komora silnika

Toyota Corolla – bezpieczniki – komora silnika

Komora silnika

Toyota Corolla – bezpieczniki – komora silnika

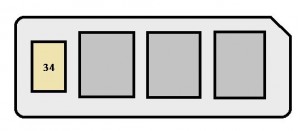

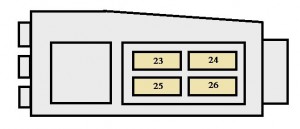

Komora silnika (pojazdy dla Kanady)

Toyota Corolla – bezpieczniki – komora silnika (Kanada)

Bezpieczniki (typ A)

Nr Amp [A] Opis
1 CIG & RADIO 20 Zapalniczka;

Cyfrowy wyświetlacz zegara;

System klimatyzacji;

Radio;

Odtwarzacz kasetowy;

Elektryczne lusterka wsteczne;

Automatyczna blokada zmiany biegów;

System odstraszający przed kradzieżą;

Poduszki powietrzne SRS.

2 TAIL 15 Światła tylne;

Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie tablicy przyrządów;

System świateł do jazdy dziennej.

3 IGN 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Lampka ostrzegawcza wyładowania;

Poduszki powietrzne SRS.

4 ECU-B 10 System świateł do jazdy dziennej;

Tempomat,

5 DEF-I / UP 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

6 STOP 15 Światła stopu;

Wysoko zamontowane światło stopu;

Tempomat;

Automatyczna blokada zmiany biegów;

Układ przeciwblokujący.

7 TURN 7,5 Włącz światła sygnalizacyjne
8 ECU-IG 15 Układ rozruchowy;

Układ przeciwblokujący;

Automatyczna blokada zmiany biegów.

9 GAUGE 10 Licznik i liczniki;

Wskaźniki przypomnień serwisowych

(z wyjątkiem lampek ostrzegawczych o wyładowaniu

i otwartych drzwiach);

Światło cofania;

System klimatyzacji;

System świateł do jazdy dziennej;

Elektronicznie sterowana automatyczna

skrzynia biegów.

10 WIP 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

11 A / C 15 System klimatyzacji
12 DOM 20 Oświetlenie wewnętrzne;

Oświetlenie bagażnika;

Oświetlenie bagażnika;

Zegar;

Lampka ostrzegawcza otwartych drzwi;

Radio;

Odtwarzacz kasetowy;

Układ przeciwblokujący;

System odstraszający przed kradzieżą;

Elektrycznie otwierany dach.

13 HAZ-HORN 20 Światła awaryjne;

Klakson.

14 FAN-I / UP 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

15 SPARE 7,5 Zapasowy bezpiecznik
16 SPARE 15 Zapasowy bezpiecznik
17 SPARE 20 Zapasowy bezpiecznik
18 HEAD (RH) 15 Reflektor prawy
19 HEAD (LH) 15 Reflektor lewy
20 ALT-S 7,5 System ładowania
21 EFI, F-HTR 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektronicznie sterowana automatyczna skrzynia biegów.

22 DRL 7,5 System świateł do jazdy dziennej
23 HEAD (LH-UPR) 10 Reflektor lewy (światło drogowe)
24 HEAD (LH-LWR) 10 Reflektor lewy (światło mijania)
25 HEAD (RH-UPR) 10 Reflektor prawy (światło drogowe)
26 HEAD (RH-LWR) 10 Reflektor prawy (światło mijania)
27 OBD 7,5 System diagnostyki pokładowej
28 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektronicznie sterowana automatyczna skrzynia biegów.



Bezpieczniki (typ B)

Nr Amp [A] Opis
29 POWER 30 Elektrycznie sterowane szyby;

Elektrycznie sterowany zamek do drzwi;

Elektryczny dach otwierany.

30 DEF 30 Odmgławiacz tylnej szyby
31 HEATER 40 System klimatyzacji
32 AM2 30 System startowy i bezpiecznik „IGN”
33 FAN 30 Elektryczny wentylator chłodzący i

bezpiecznik „FAN-I / UP”

34 CDS 30 Elektryczny wentylator chłodzący

Bezpieczniki (typ C)

Nr Amp [A] Opis
35 AM1 40 Bezpieczniki „CIG & RADIO”, „GAUGE”,

„TURN”, „ECU-IG”, „WIP”,

„DEF” i „OBD”.

36 ALT 100 Tylne światła, bezpieczniki „DEF”, „STOP”,

„ECU-B” i „AM 1”.

37 ABS 50 System zapobiegania blokady kół
