Toyota Corolla (1998-2002) – skrzynka bezpieczników

Toyota Corolla (1998-2002) – schemat skrzynki bezpieczników

Rok produkcji: 1998, 1999, 2000, 2001, 2002.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Corolli (1998-2002) to bezpiecznik 24 i 31 w skrzynce bezpiecznikowej na tablicy przyrządów.

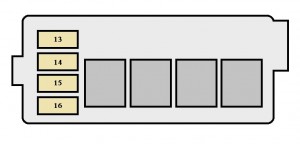

Komora silnika

Toyota Corolla – bezpieczniki – komora silnika

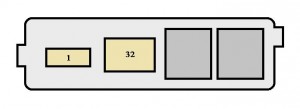

Komora silnika

Toyota Corolla – bezpieczniki – komora silnika

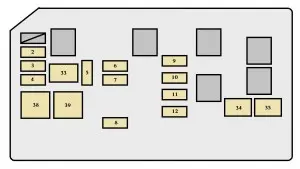

Komora silnika

Toyota Corolla – bezpieczniki – komora silnika

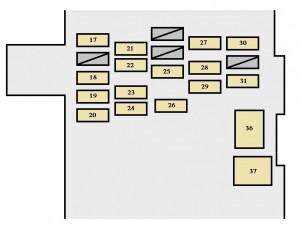

Tablica przyrządów

Toyota Corolla – bezpieczniki – tablica przyrządów

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 A / C 7,5 Klimatyzacja;

Elektryczny wentylator chłodzący.

2 SPARE 5 Zapasowy bezpiecznik
3 SPARE 10 Zapasowy bezpiecznik
4 SPARE 15 Zapasowy bezpiecznik
5 DOME 15 Samochodowy system audio;

Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Zegar;

System świateł do jazdy dziennej;

System odstraszający przed kradzieżą.

6 HAZARD 10 Kierunkowskazy;

Światła awaryjne.

7 AM2 15 Układ rozrusznika;

Bezpieczniki „ST” i „IGN”.

8 HEAD (LH) 10 Reflektor lewy
HEAD (LH−UPR)
9 ALT − S 5 System ładowania
10 HEAD (RH) 10 Reflektor prawy
HEAD (RH−UPR)
11 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

F − HTR
12 HORN 10 Klakson;

System odstraszający przed kradzieżą.

13 DRL 7,5 System świateł do jazdy dziennej
14 HEAD RH − Lo 10 Reflektor prawy
15 HEAD LH−Lo 10 Reflektor lewy
16 CDS 30 Elektryczny wentylator chłodzący
17 TURN 7,5 Kierunkowskazy, światła awaryjne
18 GAUGE 10 Licznik i mierniki;

Zapinane światła;

System klimatyzacji;

Elektryczne szyby;

Odmgławiacze tylnej szyby;

Elektrycznie sterowany system zamka drzwi.

19 WIP 20 Wycieraczki i spryskiwacze przedniej szyby
20 DEF I − UP / M − HTR 10 Odmgławiacz tylnej szyby;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

21 ECU-IG 10 Układ rozruchowy;

Elektryczny wentylator chłodzący;

Automatyczna blokada zmiany biegów;

Układ przeciwblokujący;

Tempomat.

22 IGN 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ ładowania;

System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa.

23 STOP 15 Światła stopu;

Wysoko zamontowane światło stopu;

Układ przeciwblokujący;

Automatyczna blokada zmiany biegów.

24 TAIL 15 Światła tylne;

Wskaźniki i mierniki;

Sterowanie oświetleniem tablicy przyrządów;

Zapalniczka;

Zegar;

Samochodowy system audio;

Odmgławiacz tylnej szyby;

Oświetlenie tablicy rejestracyjnej;

Elektronicznie sterowana automatyczna skrzynia biegów;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ klimatyzacji;

Światła awaryjne.

25 OBD 7,5 System diagnostyki pokładowej
26 ECU − B 7,5 System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa.

27 ST 5 Układ rozrusznika;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

28 D / L 30 System zamka elektrycznego
29 FOG 15 Brak obwodu
30 S − HTR 15 Brak obwodu
31 CIG 15 Audio;

Zegar;

Zapalniczka;

Elektryczne lusterka wsteczne;

System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa;

Automatyczna blokada zmiany biegów;

System odstraszający przed kradzieżą.

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
32 HTR 50 Klimatyzacja;

Bezpiecznik „A / C”.

33 MAIN 40 System startowy;

Bezpieczniki „HEAD (LH) lub HEAD (LH-UPR)”,

„HEAD (RH) lub HEAD (RH-UPR)”,

„HEAD LH-Lo” i „HEAD RH-Lo”

34 RDI 30 Elektryczny wentylator chłodzący
35 AM1 50 Bezpieczniki „CIG”, „TURN”, „GAUGE”, „ECU-IG” i „WIP”
36 DEF 40 Odmgławiacz tylnej szyby;

Bezpiecznik „DEF I-UP / M-HTR”

37 POWER 30 Elektrycznie sterowane szyby;

Elektryczny szyberdach.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
38 FL ABS 50 Układ przeciwblokujący
39 FL ALT 100 Bezpieczniki „RDI”, „CDS”, „AM1”,

„POWER”, „D / L”, „TAIL”,

OBD, „FOG”, „ECU-B”, „STOP” i

„DEF”, „HTR”.

Zobacz również:  Toyota Supra IV (1998-2002) – skrzynka bezpieczników
