Toyota Corolla (2012-2016) – skrzynka bezpieczników

Toyota Corolla (2012-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2012, 2013, 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Corolla (2012-2016) to bezpiecznik 7 w skrzynce bezpiecznikowej na tablicy przyrządów – typ A.

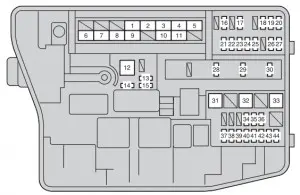

Skrzynka bezpieczników w komorze silnika

Toyota Corolla – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 H-LP CLN 30 Środek do czyszczenia reflektorów
2 RDI FAN 40 Elektryczny wentylator chłodzący
3 ABS NO. 3*1 30 Układ przeciwblokujący;

System kontroli stabilności pojazdu.

4 ABS NO. 1 50 Układ przeciwblokujący;

System kontroli stabilności pojazdu.

5 HTR 50 System klimatyzacji
6 ALT 120 A * 1 RDI FAN, H-LP CLN, ABS NO. 1,

ABS NO. 3, ABS NO. 2, HTR,

HTR SUB NO. 1, HTR SUB NO. 2,

HTR SUB NO. 3, STV HTR, ACC,

CIG, METER, IGN, ECU-IG NO. 2,

HTRIG, WIPER, WASHER,

ECU-IG NO. 1, SEAT HTR, AM1,

DOOR, STOP, FR DOOR, POWER,

RR DOOR, RL DOOR, OBD, ACC-B,

RR FOG, FR FOG, DEF,

MIR HTR, TAIL, PANEL.

 140 A * 2
7 EPS 60 Elektryczne wspomaganie kierownicy
8 GLOW*2 80 Układ żarzenia silnika
9 P-SYSTEM * 1 30 Brak obwodu
10 P/I 30 EFI MAIN, HORN, IG2
11 H-LP MAIN 50 H-LP LH LO, H-LP RH LO,

H-LP LH HI, H-LP RH HI

12 AMT * 7 50 Wielomodowa manualna skrzynia biegów
13 SPARE 10 Zapasowy bezpiecznik
14 SPARE 30 Zapasowy bezpiecznik
15 SPARE 20 Zapasowy bezpiecznik
16 ECU-B3 * 2 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

17 ECU-B2 10 Wielotrybowa manualna skrzynia biegów;

System klimatyzacji;

Inteligentny system wprowadzania i uruchamiania;

Elektryczne szyby.

18 ECU-B 10 ECU głównego nadwozia;

Licznik i mierniki;

System kontroli stabilności pojazdu;

System blokady drzwi z napędem elektrycznym;

System rozruchu;

System ładowania.

19 RAD NO. 1 15 System nagłośnieniowy
20 DOME 10 Światła wewnętrzne;

Oświetlenie bagażnika;

Światła próżności;

Inteligentny system wprowadzania i uruchamiania;

Bezprzewodowy pilot zdalnego sterowania;

Lampka włącznika silnika.

21 AM2 NO. 2 7,5 Jednostka główna ECU;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ rozruchowy

22 ALT-S 7,5 System ładowania
23 TURN-HAZ 10 Włącz światła sygnalizacyjne
24 ETCS * 1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

25 AM2 30 System startowy, IG2 NO. 2
26 STRG LOCK 20 System blokady kierownicy
27 IGT / INJ * 1 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ rozruchowy.

28 EFI MAIN 20 A * 1 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

EFI NO. 1, EFI NO. 2.

30 A * 2
29 HORN 10 Klakson
30 IG2 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ rozruchowy;

IG2 NO. 2, IGN, METER.

31 HTR SUB NO. 1 30 A * 5 System klimatyzacji
50 A * 6
32 HTR SUB NO. 2 30 System klimatyzacji
33 HTR SUB NO. 3 30 System klimatyzacji
34 FR DEICER * 1 20 Brak obwodu
35 ABS NO. 2 30 Układ przeciwblokujący;

System kontroli stabilności pojazdu.

36 STV HTR * 2 25 Nagrzewnica elektryczna
37 WIP-S 7,5 System ładowania
38 IG2 NO. 2 7,5 System startowy,

AM2, AM2 NO. 2

39 EFI NO. 2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

40 EFI NO. 1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

41 H-LP RH HI 10 Reflektor prawy (światło drogowe)
42 H-LP LH HI 10 Reflektor lewy (światło drogowe)
43 H-LP RH LO 10 A * 3 Reflektor prawy (światło mijania)
15 A * 4
44 H-LP LH LO 10 A * 3 Reflektor lewy (światło mijania)
15 A * 4
Zobacz również:  Toyota Prius C (2011-2016) – skrzynka bezpieczników

* 1: Pojazdy z silnikiem benzynowym

* 2: Pojazdy z silnikiem wysokoprężnym

* 3: Pojazdy bez reflektorów wyładowczych (światła mijania)

* 4: Pojazdy z reflektorami wyładowczymi (światła mijania)

* 5: Pojazdy z ogrzewaniem PTC 495 W.

* 6: Pojazdy z nagrzewnicą PTC o mocy 600 W.

* 7: Pojazdy z wielomodową manualną skrzynią biegów

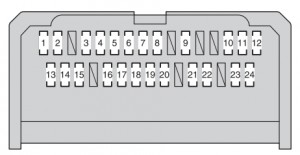

Skrzynka bezpieczników w tablicy rozdzielczej (typ A)

Toyota Corolla – bezpieczniki – tablica przyrządów – typ A
Nr Amp [A] Opis
1 TAIL 10 Przednie światła pozycyjne;

Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Tylne światło przeciwmgielne;

Przednie światła przeciwmgielne;

Ręczna regulacja ustawienia reflektorów;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Oświetlenie zestawu wskaźników.

2 PANEL 7,5 Podświetlenie przełącznika;

Oświetlenie zestawu wskaźników;

Jednostka główna ECU.

3 FR DOOR 20 Okna elektryczne
4 RL DOOR 20 Okna elektryczne
5 RR DOOR 20 Okna elektryczne
6 SUNROOF 20 Brak obwodu
7 CIG 15 Zapalniczka
8 ACC 7,5 Zewnętrzne lusterka wsteczne;

System audio;

Jednostka główna ECU nadwozia;

Inteligentny system wprowadzania i uruchamiania;

System monitorowania wstecznego.

9 MIR HTR 10 Odmgławiacze lusterek zewnętrznych;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

10 RR FOG 7,5 Tylne światło przeciwmgielne
11 IGN 7,5 Układ blokady kierownicy;

System poduszek powietrznych SRS;

Wielomodowa ręczna skrzynia biegów;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Inteligentny system wprowadzania i uruchamiania;

System ładowania;

System rozruchowy.

12 METER 7,5 Licznik i mierniki
13 SEAT HTR 15 Ogrzewacze siedzeń
14 HTR-IG 10 Klimatyzacja;

odmgławiacz tylnej szyby;

Ogrzewanie elektryczne.

15 WIPER 25 Wycieraczki szyby przedniej;

Czujnik deszczu.

16 WASHER 15 Spryskiwacz szyby przedniej
17 ECU-IG NO. 1 10 Automatyczny system poziomowania reflektorów;

Jednostka centralna nadwozia;

Elektryczne wspomaganie kierownicy;

Elektryczny wentylator chłodzący;

System sterowania blokadą zmiany biegów;

Czujnik deszczu, układ przeciwblokujący;

System kontroli stabilności pojazdu;

Czyszczenie reflektorów.

18 ECU-IG NO. 2 10 Światła cofania;

System ładowania;

Automatyczne przeciwodblaskowe

wewnętrzne lusterko wsteczne;

Odmgławiacz tylnej szyby;

System klimatyzacji;

Światła awaryjne;

Lampka przypominająca o zapięciu pasa

bezpieczeństwa pasażera z przodu;

System monitorowania wstecznego;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

19 OBD 7,5 System diagnostyki pokładowej
20 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Układ przeciwblokujący;

Jednostka centralna nadwozia;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wielomodowa ręczna skrzynia biegów;

System kontroli blokady zmiany biegów.

21 DOOR 25 System zamka elektrycznego
22 ACC-B 25 CIG, ACC
23 FR FOG 15 Przednie światła przeciwmgielne
24 AM1 7,5 Układ rozruchowy;

System kontroli blokady zmiany biegów;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

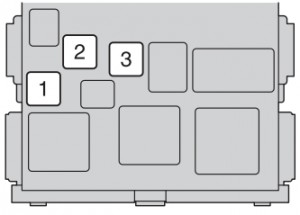

Skrzynka bezpieczników w tablicy rozdzielczej (typ B)

Toyota Corolla – bezpieczniki – tablica przyrządów – typ B
Nr Amp [A] Opis
1 POWER 30 Okna elektryczne
2 DEF 40 Odmgławiacz tylnej szyby,;

MIR HTR.

3 PWR SEAT 30 Brak obwodu
