Toyota Celica (2004-2005) – schemat skrzynki bezpieczników

Rok produkcji: 2004, 2005.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Celica (2004-2005) to bezpiecznik 23 i43 w skrzynce bezpiecznikowej

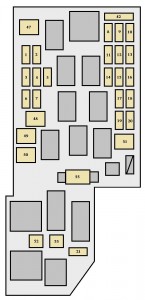

Komora silnika

Toyota Celica – bezpieczniki – komora silnika

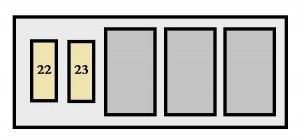

Komora silnika

Toyota Celica – bezpieczniki – komora silnika

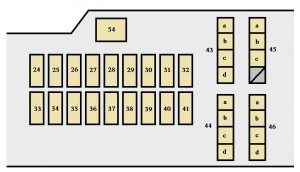

Tablica przyrządów

Toyota Celica – bezpieczniki – tablica przyrządów

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 AUTO ANTENNA 15 Antena elektryczna
2 HEAD LH UPR 10 Reflektor lewy (światło drogowe)
3 HEAD RH UPR 20 Reflektor prawy (światło drogowe)
4 HEAD LVL DRL NO.1 7,5 System świateł do jazdy dziennej;

System kontroli poziomu świateł przednich.

5 HEAD RH LWR 15 Reflektor prawy (światło mijania)
6 HEAD LH UPR 15 Reflektor lewy (światło drogowe)
7 ABS NO.2 25 Układ przeciwblokujący
8 SPARE 10 Zapasowy bezpiecznik
9 HORN 10 Klakson
10 ALT − S 7,5 System ładowania
11 SPARE 10 Zapasowy bezpiecznik
12 EFI NO.1 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

13 DCC 25 Bezpieczniki „RADIO”, „DOME”, „MPX-B” i „ECU-B”
14 SPARE 10 Zapasowy bezpiecznik
15 EFI NO.2 10 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ kontroli emisji.

16 EFI 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Bezpieczniki „EFI nr 1” i „EFI nr 2”.

17 ST 7,5 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

18 AM2 7,5 System startowy
19 IG2 15 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

20 HAZ 10 Światła awaryjne
21 ETCS 10 Elektroniczny system kontroli przepustnicy
22 HEAD RH UPR 10 Reflektor prawy (światła drogowe);

System świateł do jazdy dziennej.

23 HEAD LH UPR 10 Reflektor lewy (światło drogowe)
24 S/ROOF 15 Elektryczny szyberdach
25 FL P / W 20 Elektrycznie sterowane szyby
26 STOP 10 Światła stopu;

Układ przeciwblokujący;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektronicznie sterowana automatyczna skrzynia biegów;

Tempomat.

27 SRS − IG 7,5 System poduszek powietrznych SRS
28 WASHER 15 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

29 RADIO 15 Samochodowy system audio
30 TURN 7,5 Włącz światła sygnalizacyjne
31 HTR 10 System klimatyzacji
32 TAIL 10 Światła tylne;

Światła tablicy przyrządów;

Światła tablicy rejestracyjnej;

Światła przednie boczne.

33 CIG 15 Zapalniczka
34 AM1 25 System startowy;

„CIG”, „ECU ACC”, „SRS-IG”,

„WASHER”, „WIPER”, „BK / UP LP”,

„TENS RDC”, „DEF RLY”, „BODY ECU-IG”,

Bezpieczniki „TURN”, „HTR”, „WARNING”,

„FAN RLY”, „ABS-IG” i „ECU-IG”.

35 DOOR 20 System zamka elektrycznego
36 FR FOG 15 Przednie światła przeciwmgielne
37 OBD 7,5 System diagnostyki pokładowej
38 WIPER 25 Wycieraczki
39 MIR HTR 10 Brak obwodu
40 RR WIPER 15 Wycieraczka tylnej szyby
41 FR P / W 20 Elektrycznie sterowane szyby

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
42 SPARE 7,5 Zapasowy bezpiecznik
43 a. MPX−B 7,5 Bezprzewodowy system zdalnego sterowania
b. RR FOG 7,5 Brak obwodu
c. DOME 7,5 Zegar;

Oświetlenie wnętrza.

d. ECU−B 7,5 System klimatyzacji;

Wskaźniki i mierniki.

44 a. WARNING 5 System ładowania;

Wskaźniki i mierniki.

b. ECU-IG 5 System tempomatu
c. ABS−IG 5 Układ przeciwblokujący
d. FAN RLY 5 Elektryczne wentylatory chłodzące
45 a. PANEL1 7,5 Wskaźniki i mierniki;

System klimatyzacji;

Elektronicznie sterowana automatyczna skrzynia biegów;

System kontroli poziomu świateł przednich;

Przednie światła przeciwmgielne;

Światła awaryjne;

Kierunkowskazy.

b. PANEL2 7,5 Samochodowy system audio;

Zapalniczka;

Oświetlenie schowka.

c. ECU−ACC 7,5 Zegar;

Samochodowy system audio;

Sterowanie lusterkiem wstecznym.

46 a. BK/UP LP 5 Zapasowe światła
b. DEF RLY 5 Elektrycznie sterowane szyby;

Odmgławiacz tylnej szyby.

c. BODY ECU−IG 5 System odstraszający przed kradzieżą
d. TENS RDC 5 Elektronicznie sterowana automatyczna skrzynia biegów;

System kontroli blokady zmiany biegów;

Elektryczny szyberdach.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
47 HTR 50 System klimatyzacji
48 RDI 30 Elektryczny wentylator chłodzący
49 ABS NO.1 50 Układ przeciwblokujący
50 CDS 30 Elektryczny wentylator chłodzący
51 MAIN 40 Układ startowy;

System świateł do jazdy dziennej;

Bezpiecznik „ST”.

52 DEF 30 Odmgławiacz tylnej szyby

Bezpieczniki (typ D)

Bezpiecznik Amp [A] Opis
43 ALT 120 Układ chłodzenia;

Wlektryczne wentylatory chłodzące;

Układ rozruchowy;

Odmgławiacz tylnej szyby;

Światła tylne;

„ABS nr 1”,

„ABS nr 2”, „HTR”, „FR P / W”,

„FL P / W”, „DOOR ”,„ OBD ”,

„ STOP ”,„ S / ROOF ”,„ MIR HTR ”,

„ FR FOG ”, „ AM1 ”.

Zobacz również:  Toyota Highlander XU50 (2013-2016) – skrzynka bezpieczników
