Toyota Verso (2009-2011) – skrzynka bezpieczników
Toyota Verso (2009-2011) – schemat skrzynki bezpieczników
Rok produkcji: 2009, 2010, 2011.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Verso (2009-2011) to bezpiecznik 2 i 7 w skrzynce bezpiecznikowej na tablicy przyrządów (typ A).
Skrzynka bezpieczników w komorze silnika
| Nr | Amp [A] | Opis | |
| 1 | H-LP CLN | 30 | Środek do czyszczenia reflektorów |
| 2 | RDI FAN | 40 | Elektryczny wentylator chłodzący |
| 3 | CDS FAN | 30 | Elektryczny wentylator chłodzący * 1 |
| 4 | ABS NO.1 | 50 | Układ przeciwblokujący, VSC + |
| 5 | HTR | 50 | System klimatyzacji |
| 6 | ALT | 120 * 2 | Układ ładowania, RDI FAN, CDS FAN,
H-LP CLN, FUEL OPN, ABS NO.1, ABS NO.2, FR DEICER, HTR, STV HTR, PWR OUTLET, HTR SUB NO.1, HTR SUB NO.2, HTR SUB NO.3, ECU-IG NO.2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG NO.1, ECU-IG NO.3, SEAT HTR, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, RR FOG, FR FOG, DEF, TAIL, PANEL. |
| 140 * 1 | |||
| 7 | EPS | 80 | Elektryczne wspomaganie kierownicy |
| 8 | GLOW*1 | 80 | Układ żarzenia silnika |
| 9 | P-SYSTEM * 2 | 30 | System VALVEMATIC |
| 10 | P/I | 50 | EFI MAIN, HORN, IG2, EDU |
| 11 | H-LP MAIN | 50 | H-LP LH LO, H-LP RH LO,
H-LP LH HI, H-LP RH HI. |
| 12 | E-PKB | 30 | Brak obwodu |
| 13 | SPARE | 10 | Zapasowy bezpiecznik |
| 14 | SPARE | 30 | Zapasowy bezpiecznik |
| 15 | SPARE | 20 | Zapasowy bezpiecznik |
| 16 | AMP | 30 | Brak obwodu |
| 17 | DOOR NO.2 | 25 | Jednostka główna ECU |
| 18 | ECU-B2 | 10 | Inteligentny system wejścia i uruchomienia;
System klimatyzacji; Elektryczne szyby. |
| 19 | ECU-B | 10 | Licznik i mierniki;
ECU głównego korpusu; Czujnik skrętu; System podwójnego ryglowania; Pilot bezprzewodowy; Inteligentny system wprowadzania i uruchamiania. |
| 20 | RAD NO.1 | 15 | System nagłośnieniowy |
| 21 | DOME | 10 | Oświetlenie przedziału bagażowego;
Światła w lusterku; Lampka wyłącznika silnika; Oświetlenie sufitowe przednich drzwi; Oświetlenie osobiste, wewnętrzne; Oświetlenie osobiste; Oświetlenie stóp. |
| 22 | AM2 NO.2 | 7,5 | System startowy |
| 23 | ALT-S | 7,5 | Brak obwodu |
| 24 | TURN-HAZ | 10 | Kierunkowskazy;
Światła awaryjne. |
| 25 | ETCS * 2 | 10 | Elektroniczny system kontroli przepustnicy |
| 26 | AM2 | 30 | System startowy |
| 27 | A / F * 1 | 20 | System wydechowy |
| 28 | STRG LOCK | 20 | System blokady kierownicy |
| 29 | IGT / INJ * 2 | 15 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Układ zapłonowy |
| 30 | EDU * 1 | 20 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 31 | EFI MAIN | 20 * 2 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Automatyczna skrzynia biegów * 3; EFI nr 1, EFI nr 2, EFI nr 3 * 3. |
| 30 * 1 | |||
| 32 | HORN | 15 | Klakson |
| 33 | IG2 | 15 | IGN, METER |
| 34 | HTR SUB NO.1 | 30 | System klimatyzacji |
| 35 | HTR SUB NO.2 | 30 | System klimatyzacji |
| 36 | HTR SUB NO.3 | 30 | System klimatyzacji |
| 37 | FOTEL PWR LH | 30 | Brak obwodu |
| 38 | PWR OUTLET | 15 | Gniazdo zasilania |
| 39 | PSB | 30 | Brak obwodu |
| 40 | FUEL OPN | 10 | Brak obwodu |
| 41 | FR DEICER | 20 | Brak obwodu |
| 42 | ABS NO.2 | 30 | Układ przeciwblokujący;
VSC +. |
| 43 | STV HTR * 1 | 25 | Nagrzewnica elektryczna |
| 44 | EFI NO.3 * 3 | 7,5 | Automatyczna skrzynia |
| 45 | IG2 nr 2 | 7,5 | System startowy |
| 46 | EFI NO.2 | 10 | Układ dolotowy;
Przepływomierz powietrza; Układ wydechowy. |
| 47 | EFI NO.1 | 10 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Przepływomierz powietrza; Układ wydechowy * 1. |
| 48 | H-LP RH HI | 10 | Reflektor prawy (światło drogowe) |
| 49 | H-LP LH HI | 10 | Reflektor lewy (światło drogowe) |
| 50 | H-LP RH LO | 15 * 4 | Reflektory wyładowcze prawe (światła mijania) |
| 10 * 5 | Reflektor prawy (światło mijania) | ||
| 51 | H-LP LH LO | 15 * 4 | Reflektory wyładowcze lewe (światła mijania) |
| 10 * 5 | Reflektor lewy (światło mijania) | ||
* 1: Pojazdy z silnikiem wysokoprężnym
* 2: Pojazdy z silnikiem benzynowym
* 3: Pojazdy z silnikiem wysokoprężnym i automatyczną skrzynią biegów
* 4: Pojazdy z reflektorami wyładowczymi
* 5: Pojazdy z reflektorami halogenowymi
Skrzynka bezpieczników pod tablicą rozdzielczą (typ A)
| Nr | Amp [A] | Opis | |
| 1 | TAIL | 10 | Przednie światła pozycyjne;
Tylne światła; Oświetlenie tablicy rejestracyjnej; Tylne światło przeciwmgielne; Przednie światła przeciwmgielne; Ręczna regulacja ustawienia reflektorów; Światła zestawu wskaźników. |
| 2 | PANEL | 7,5 | Wyłącznik klimatyzacji;
System audio; Podświetlenie dźwigni zmiany biegów Multidrive lub automatycznej skrzyni biegów; Dodatkowe oświetlenie skrzynki; Ręczny system włączania i wyłączania poduszek powietrznych; Światła awaryjne; Zapalniczka; Przełącznik czyszczenia reflektorów; Pokrętło poziomowania reflektorów; Przełącznik kierownicy; Wyłącznik VSC OFF; Ogrzewanie siedzenia przełącznik; Przełącznik „SPORT”; Sterownik czujnika wspomagania parkowania Toyoty; Przełącznik czujnika wspomagania parkowania Toyoty. |
| 3 | ECU-IG NO.3 | 10 | Panoramiczny szyberdach;
Wewnętrzne lusterko wsteczne z funkcją automatycznego przeciwodblasku; Inteligentny system wejścia i startu; System audio. |
| 4 | FR DOOR | 20 | Elektrycznie sterowane szyby (po stronie pasażera) |
| 5 | RL DOOR | 20 | Elektrycznie sterowane szyby (tylne lewe) |
| 6 | RR DOOR | 20 | Elektrycznie sterowane szyby (tylne prawe) |
| 7 | CIG | 15 | Zapalniczka |
| 8 | ACC | 7,5 | System blokady zmiany biegów;
System audio; Jednostka główna ECU; Gniazdo zasilania. |
| 9 | MIR HTR | 10 | Odmgławiacze zewnętrznego lusterka wstecznego |
| 10 | RR FOG | 7,5 | Tylne światło przeciwmgielne |
| 11 | IGN | 7,5 | Układ blokady kierownicy;
System poduszek powietrznych SRS; Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; Automatyczna skrzynia biegów * 1; Układ rozruchowy. |
| 12 | METER | 7,5 | Licznik i mierniki |
| 13 | SEAT HTR*2 | 15 | Ogrzewacze siedzeń |
| 14 | HTR-IG | 10 | System klimatyzacji |
| 15 | WIPER | 25 | Wycieraczki przedniej szyby;
Wycieraczki z czujnikiem deszczu |
| 16 | RR WIPER | 15 | Wycieraczka tylnej szyby |
| 17 | WASHER | 15 | Spryskiwacze szyby przedniej;
Spryskiwacz szyby tylnej. |
| 18 | ECU-IG NO.1 | 10 | ECU głównego nadwozia;
Elektryczne wentylatory chłodzące; System blokady zmiany biegów; Układ przeciwblokujący; Czujnik skrętu; VSC +; Czyszczenie reflektorów; Przełącznik SEQUENTIAL; Automatyczny system poziomowania reflektorów; Elektryczne wspomaganie kierownicy. |
| 19 | ECU-IG NO.2 | 10 | Światła awaryjne;
System ładowania; Światła awaryjne; Odmgławiacz tylnej szyby; Lampka przypominająca o zapięciu pasa bezpieczeństwa pasażera z przodu; Wskaźnik „PODUSZKA POWIETRZNA PASAŻERA”; System klimatyzacji; Wskaźnik czujnika wspomagania parkowania Toyoty; Przełącznik czujnika wspomagania parkowania Toyoty. |
| 20 | OBD | 7,5 | System diagnostyki pokładowej |
| 21 | STOP | 10 | Światła stopu;
Wysoko zamontowane światło stopu; Układ przeciwblokujący; VSC +; System blokady zmiany biegów; Układ rozruchowy. |
| 22 | SUNROOF | 20 | Panoramiczny klosz dachowy |
| 23 | DOOR | 25 | System zamka elektrycznego |
| 24 | ACC-B | 25 | CIG, ACC |
| 25 | FR FOG | 15 | Przednie światła przeciwmgielne |
| 26 | AM1 | 7,5 | Układ rozruchowy, ACC, CIG,
ECU-IG nr 2, HTR-IG, WIPER, RR WIPER, WASHER, ECU-IG nr 1, ECU-IG nr 3. |
* 1: Pojazdy z silnikiem wysokoprężnym i automatyczną skrzynią biegów
* 2: Pojazdy z ogrzewaniem siedzenia

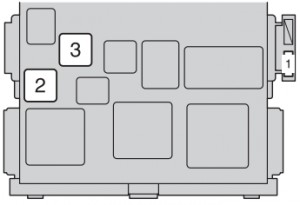

Skrzynka bezpieczników pod tablicą rozdzielczą (typ B
| Nr | Amp [A] | Opis | |
| 1 | WIPER NO.2 | 7,5 | System ładowania;
ECU systemu wspomagania kierowcy. |
| 2 | DEF | 30 | Odmgławiacz tylnej szyby;
MIR HTR. |
| 3 | POWER | 30 | Elektrycznie sterowane szyby
(po stronie kierowcy). |
