Toyota Aygo AB10 (2005-2011) – skrzynka bezpieczników

Toyota Aygo AB10 (2005-2011) – schemat skrzynki bezpieczników

Rok produkcji: 2005, 2006, 2007, 2008, 2009, 2010, 2011.


Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Aygo AB10 (2005-2011) to bezpiecznik 27 w skrzynce bezpiecznikowej na tablicy przyrządów (tył).

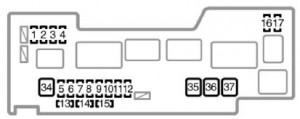

Skrzynka bezpieczników w komorze silnika (górna strona)

Toyota Aygo – bezpieczniki – komora silnika (górna strona)

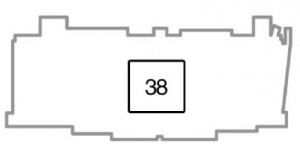

Skrzynka bezpieczników w komorze silnika (tył)

Toyota Aygo – bezpieczniki – komora silnika (tył)

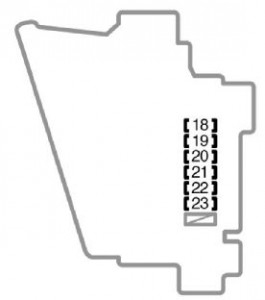

Skrzynka bezpieczników w tablicy rozdzielczej (lewa strona)

Toyota Aygo – bezpieczniki – tablica przyrządów (lewa strona)

Skrzynka bezpieczników w tablicy rozdzielczej (prawa strona)

Toyota Aygo – bezpieczniki – tablica przyrządów (prawa strona)

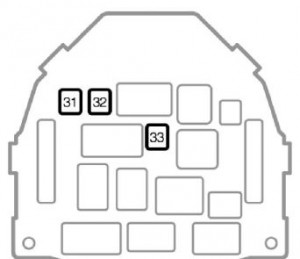

Skrzynka bezpieczników w tablicy rozdzielczej (z tyłu)

Toyota Aygo – bezpieczniki – tablica przyrządów (tył)

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 H-LP RH (HI) 10 (z systemem świateł do jazdy dziennej) Reflektory prawe
2 H-LP LH (HI) 10 (z systemem świateł do jazdy dziennej) Reflektory;


Wskaźniki i mierniki z lewej strony.

3 H − LP RH (LO) 10 (z systemem świateł do jazdy dziennej) Reflektory prawe
4 H − LP LH (LO) 10 (z systemem świateł do jazdy dziennej) Reflektory, wskaźniki i mierniki z lewej strony
5 DIMMER 20 (z systemem świateł do jazdy dziennej) Bezpieczniki „H-LP LH (HI)”, „H-LP RH (HI)”,

„H-LP LH (LO)”, „H-LP RH (LO)”;

System świateł do jazdy dziennej.

H − LP LH 10 (bez systemu świateł do jazdy dziennej) Reflektory lewe
6 ABS NR 2 25 (bez systemu kontroli stabilności pojazdu) Układ przeciwblokujący i

system kontroli stabilności pojazdu.

VSC NR 2 30 (z systemem kontroli stabilności pojazdu) Układ przeciwblokujący i

system kontroli stabilności pojazdu.

7 AM2 30 Układ rozruchowy, bezpieczniki „IG1”, „IG2”, „STA”
8 HAZARD 10 Kierunkowskazy, światła awaryjne;

Wskaźniki i mierniki.

9 H − LP RH 10 (bez systemu świateł do jazdy dziennej) Reflektory prawe
10 DOME 15 Wskaźniki i mierniki;

Oświetlenie wnętrza;

System audio;

Obrotomierz.

11 EFI 15 Elektryczny wentylator chłodzący;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

12 HORN 10 Klakson
13 SPARE 7,5 Zapasowy bezpiecznik
14 SPARE 10 Zapasowy bezpiecznik
15 SPARE 15 Zapasowy bezpiecznik
16 STA 7,5 Wielomodowa ręczna skrzynia biegów;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

17 EFI NO.2 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Wielomodowa ręczna skrzynia biegów.

18 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Układ przeciwblokujący;

Ręczna skrzynia biegów wielomodowa.

19 D / L 25 System zamka drzwiowego;

Bezprzewodowy system zdalnego sterowania.

20 DEF 20 Odmgławiacz tylnej szyby
21 TAIL 7,5 System świateł do jazdy dziennej;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła pozycyjne;

System kontroli poziomu świateł przednich;

Oświetlenie tablicy przyrządów.

22 OBD 7,5 System diagnostyki pokładowej
23 ECU − B 7,5 Wielofunkcyjna manualna skrzynia biegów;

System świateł do jazdy dziennej;

System kontroli stabilności pojazdu;

Wskaźniki i mierniki;

Tylne światło przeciwmgielne.

24 ECU-IG 7,5 Układ przeciwblokujący;

System kontroli stabilności pojazdu;

Elektryczne wspomaganie kierownicy;

Elektryczny wentylator chłodzący.

25 BACK UP 10 Światła cofania;

System elektrozamka;

Bezprzewodowy system zdalnego sterowania;

Elektryczne szyby;

Odmgławiacz tylnej szyby;

Obrotomierz;

System klimatyzacji;

System ogrzewania.

26 WIP 20 Wycieraczka i spryskiwacz przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

27 ACC 15 Gniazdo zasilania;

System audio.

28 IG1 7,5 Wycieraczka i spryskiwacz przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby;

Układ przeciwblokujący;

Elektryczne wspomaganie kierownicy;

Elektryczny wentylator chłodzący;

Światła cofania;

System elektrycznie sterowanej blokady drzwi;

Bezprzewodowy system zdalnego sterowania;

Elektrycznie sterowane szyby;

Odmgławiacz tylnej szyby;

Obrotomierz;

System klimatyzacji;

System nagrzewnicy.

29 IG2 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System poduszek powietrznych SRS;

Wskaźniki i mierniki;

System świateł do jazdy dziennej;

Wielomodowa ręczna skrzynia biegów.

30 A/C 7,5 Klimatyzacja;

Nagrzewnica elektryczna.

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
31 AM1 40 Bezpieczniki „ACC”, „WIP”,

„ECU-IG”, „BACK UP”

32 PWR 30 Elektrycznie sterowane szyby
33 HTR 40 Układ grzewczy;

Układ klimatyzacji;

Bezpiecznik „A / C”.

34 AMT 50 Wielomodowa manualna skrzynia biegów
35 RADIATOR 30 * Elektryczny wentylator chłodzący
40 *
36 ABS NO.1 40 (bez systemu kontroli stabilności pojazdu) Układ przeciwblokujący i

system kontroli stabilności pojazdu.

VSC NO.1 50 (z systemem kontroli stabilności pojazdu) Układ przeciwblokujący i

system kontroli stabilności pojazdu.

37 EMPS 50 Elektryczny układ

wspomagania kierownicy.

∗: Wymień bezpiecznik na taki sam, jak oryginalny

Bezpiecznik (typ C)

Bezpiecznik Ocena w amperach [A] Opis
38 ALTERNATOR 120 Układ ładowania, „EPS”, „ABS (bez systemu kontroli stabilności pojazdu)”,

„VSC (z systemem kontroli stabilności pojazdu)”, „RADIATOR”,

„AM1”, „HTR”, „PWR”,

„D / L”

Bezpieczniki, „DEF”, „TAIL”,

„STOP”, „OBD”, „ECU-B”.
