Toyota Celica (2001) – skrzynka bezpieczników

03/09/2021

Spis treści

Toyota Celica (2001) – schemat skrzynki bezpieczników

Rok produkcji: 2001.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Celica (2000) to bezpiecznik 23 i43 w skrzynce bezpiecznikowej.

Komora silnika

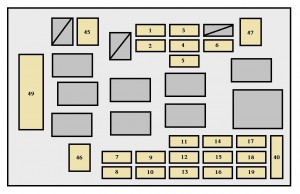

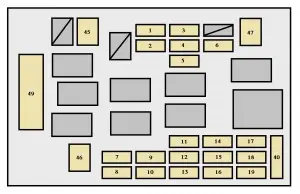

Toyota Celica – bezpieczniki – komora silnika

Komora silnika

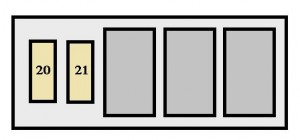

Toyota Celica – bezpieczniki – komora silnika

Tablica przyrządów

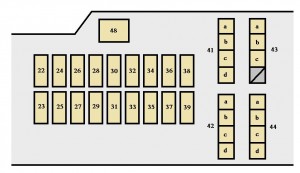

Toyota Celica – bezpieczniki – tablica przyrządów

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 HEAD LH LWR 10 Reflektor lewy (światło mijania)
2 ABS NO.2 25 Układ przeciwblokujący
3 HEAD RH UPR 20 Reflektor prawy (światło drogowe)
4 DRL NO.3 7,5 System świateł do jazdy dziennej
5 HEAD RH LWR 10 Reflektor prawy (światło mijania)
6 HEAD LH UPR 10 Reflektor lewy (światło drogowe)
7 IG2 15 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

8 HAZ 10 Światła awaryjne;

Kierunkowskazy;

System odstraszający przed kradzieżą.

9 ST 7,5 Układ rozruchowy;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

10 AM2 7,5 System startowy
11 SPARE 10 Zapasowy bezpiecznik
12 EFI NO.2 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ kontroli emisji.

13 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Bezpieczniki „EFI nr 1” i „EFI nr 2”.

14 SPARE 15 Zapasowy bezpiecznik
15 EFI NO.1 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

16 DCC 25 Bezpieczniki „RADIO”, „DOME”, „MPX-B” i „ECU-B”
17 SPARE 30 Zapasowy bezpiecznik
18 HORN 10 Klakson
19 ALT − S 7,5 System ładowania
20 HEAD RH UPR 10 Reflektor prawy (światła drogowe);

System świateł do jazdy dziennej.

21 HEAD LH UPR 10 Reflektor lewy (światło drogowe)
22 S/ROOF 15 Elektryczny szyberdach
23 CIG 15 Zapalniczka
24 FL P / W 20 Elektrycznie sterowane szyby
25 AM1 25 System startowy;

„CIG”, „ECU ACC”, „SRS-IG”,

„WASHER”, „WIPER”, „BK / UP LP”,

„TENS RDC”, „DEF RLY”, „BODY ECU-IG”,

Bezpieczniki „TURN”, „HTR”, „WARNING”,

„FAN RLY”, „ABS-IG” i „ECU-IG”.

26 STOP 10 Światła stopu;

Układ przeciwblokujący;

Wysoko zamontowane światło stopu;

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektronicznie sterowana automatyczna skrzynia biegów;

Tempomat.

27 DOOR 20 System zamka elektrycznego
28 SRS − IG 7,5 System poduszek powietrznych SRS
29 FR FOG 15 Przednie światła przeciwmgielne
30 WASHER 15 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

31 OBD 7,5 System diagnostyki pokładowej
32 RADIO 15 Samochodowy system audio
33 WIPER 25 Wycieraczki i spryskiwacze przedniej szyby
34 TURN 7,5 Włącz światła sygnalizacyjne
35 MIR HTR 10 Brak obwodu
36 HTR 10 System klimatyzacji
37 RR WIPER 15 Wycieraczka i spryskiwacz tylnej szyby
38 TAIL 10 Światła tylne;

Światła tablicy przyrządów;

Światła tablicy rejestracyjnej;

Światła przednie boczne.

39 FR P / W 20 Elektrycznie sterowane szyby

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
40 SPARE 7,5 Zapasowy bezpiecznik
41 a. MPX−B 7,5 Bezprzewodowy system zdalnego sterowania
b. RR FOG 7,5 Brak obwodu
c. DOME 7,5 Zegar;

Oświetlenie wnętrza.

d. ECU−B 7,5 System klimatyzacji;

Wskaźniki i mierniki.

42 a. WARNING 5 System ładowania;

Wskaźniki i mierniki

b. ECU-IG 5 System tempomatu
c. ABS−IG 5 Układ przeciwblokujący
d. FAN RLY 5 Elektryczne wentylatory chłodzące
43 a. PANEL 1 7,5 Wskaźniki i mierniki;

System klimatyzacji;

Elektronicznie sterowana automatyczna skrzynia biegów;

System kontroli poziomu świateł przednich;

Przednie światła przeciwmgielne;

Światła awaryjne;

Kierunkowskazy.

b. PANEL2 7,5 Samochodowy system audio;

Zapalniczka;

Oświetlenie schowka.

c. ECU−ACC 7,5 Zegar;

Samochodowy system audio;

Sterowanie lusterkiem wstecznym.

44 a. BK/UP LP 5 Zapasowe światła
b. DEF RLY 5 Elektrycznie sterowane szyby;

Odmgławiacz tylnej szyby.

c. BODY ECU−IG 5 System odstraszający przed kradzieżą
d. TENS RDC 5 Elektronicznie sterowana automatyczna skrzynia biegów;

System kontroli blokady zmiany biegów;

Elektryczny szyberdach.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
45 ABS NO.1 40 Układ przeciwblokujący
46 MAIN 40 System startowy;

System świateł do jazdy dziennej.

47 HTR 50 System klimatyzacji
48 DEF 30 Odmgławiacz tylnej szyby

Bezpieczniki (typ D)

Bezpiecznik Amp [A] Opis
49 ALT 120 Układ chłodzenia;

Elektryczne wentylatory chłodzące;

Układ rozruchowy;

Odmgławiacz tylnej szyby;

Światła tylne;

„ABS nr 1”, „ABS nr 2”, „HTR”,

„FR P / W”, „FL P / W”, „ DOOR ”,

„ OBD ”,„ STOP ”,„ S / ROOF ”,

„ MIR HTR ”,„ FR FOG ”i„ AM1 ”
