Toyota Celica (2002) – skrzynka bezpieczników
Toyota Celica (2002) – schemat skrzynki bezpieczników
Rok produkcji: 2002.
Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Celica (2002) to bezpiecznik 23 i43 w skrzynce bezpiecznikowej

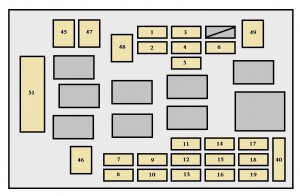

Komora silnika

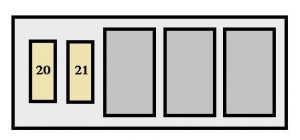

Komora silnika

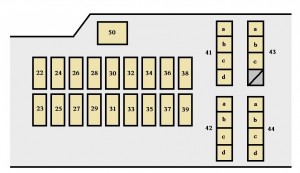

Tablica przyrządów
Bezpieczniki (typ A)
| Bezpiecznik | Amp [A] | Opis | |
| 1 | HEAD LH LWR | 10 | Reflektor lewy (światło mijania) |
| 2 | ABS NO.2 | 25 | Układ przeciwblokujący |
| 3 | HEAD RH UPR | 20 | Reflektor prawy (światło drogowe) |
| 4 | DRL NO.3 | 7,5 | System świateł do jazdy dziennej |
| 5 | HEAD RH LWR | 10 | Reflektor prawy (światło mijania) |
| 6 | HEAD LH UPR | 10 | Reflektor lewy (światło drogowe) |
| 7 | IG2 | 15 | Układ rozruchowy, wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 8 | HAZ | 10 | Światła awaryjne;
Kierunkowskazy; System odstraszający przed kradzieżą. |
| 9 | ST | 7,5 | Układ rozruchowy;
Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 10 | AM2 | 7,5 | System startowy |
| 11 | SPARE | 10 | Zapasowy bezpiecznik |
| 12 | EFI NO.2 | 7,5 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Układ kontroli emisji. |
| 13 | EFI | 15 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa; Bezpieczniki „EFI nr 1” i „EFI nr 2”. |
| 14 | SPARE | 15 | Zapasowy bezpiecznik |
| 15 | EFI NO.1 | 7,5 | Wieloportowy układ wtrysku paliwa;
Sekwencyjny wieloportowy układ wtrysku paliwa. |
| 16 | DCC | 25 | Bezpieczniki „RADIO”, „DOME”, „MPX-B” i „ECU-B” |
| 17 | SPARE | 30 | Zapasowy bezpiecznik |
| 18 | HORN | 10 | Klakson |
| 19 | ALT − S | 7,5 | System ładowania |
| 20 | HEAD RH UPR | 10 | Reflektor prawy (światła drogowe);
System świateł do jazdy dziennej. |
| 21 | HEAD LH UPR | 10 | Reflektor lewy (światło drogowe) |
| 22 | S/ROOF | 15 | Elektryczny szyberdach |
| 23 | CIG | 15 | Zapalniczka |
| 24 | FL P / W | 20 | Elektrycznie sterowane szyby |
| 25 | AM1 | 25 | System startowy,
„CIG”, „ECU ACC”, „SRS-IG”, „WASHER”, „WIPER”, „BK / UP LP”, „TENS RDC”, „DEF RLY”, „BODY ECU-IG”; Bezpieczniki „TURN”, „HTR”, „WARNING”, „FAN RLY”, „ABS-IG” i „ECU-IG”. |
| 26 | STOP | 10 | Światła stopu;
Układ przeciwblokujący; Wysoko zamontowane światło stopu; Wieloportowy układ wtrysku paliwa; Sekwencyjny wieloportowy układ wtrysku paliwa; Elektronicznie sterowana automatyczna skrzynia biegów; Tempomat. |
| 27 | DOOR | 20 | System zamka elektrycznego |
| 28 | SRS − IG | 7,5 | System poduszek powietrznych SRS |
| 29 | FR FOG | 15 | Przednie światła przeciwmgielne |
| 30 | WASHER | 15 | Wycieraczki i spryskiwacze przedniej szyby;
Wycieraczka i spryskiwacz tylnej szyby. |
| 31 | OBD | 7,5 | System diagnostyki pokładowej |
| 32 | RADIO | 15 | Samochodowy system audio |
| 33 | WIPER | 25 | Wycieraczki i spryskiwacze przedniej szyby |
| 34 | TURN | 7,5 | Włącz światła sygnalizacyjne |
| 35 | MIR HTR | 10 | Brak obwodu |
| 36 | HTR | 10 | System klimatyzacji |
| 37 | RR WIPER | 15 | Wycieraczka i spryskiwacz tylnej szyby |
| 38 | TAIL | 10 | Światła tylne;
Światła tablicy przyrządów; Światła tablicy rejestracyjnej; Światła przednie boczne. |
| 39 | FR P / W | 20 | Elektrycznie sterowane szyby |
Bezpieczniki (typ B)
| Bezpiecznik | Amp [A] | Opis | |
| 40 | SPARE | 7,5 | Zapasowy bezpiecznik |
| 41 | a. MPX−B | 7,5 | Bezprzewodowy system zdalnego sterowania |
| b. RR FOG | 7,5 | Brak obwodu | |
| c. DOME | 7,5 | Zegar;
Oświetlenie wnętrza. |
|
| d. ECU−B | 7,5 | System klimatyzacji;
wskaźniki i mierniki. |
|
| 42 | a. WARNING | 5 | System ładowania;
Wskaźniki i mierniki |
| b. ECU-IG | 5 | System tempomatu | |
| c. ABS−IG | 5 | Układ przeciwblokujący | |
| d. FAN RLY | 5 | Elektryczne wentylatory chłodzące | |
| 43 | a. PANEL 1 | 7,5 | Wskaźniki i mierniki;
System klimatyzacji; Elektronicznie sterowana automatyczna skrzynia biegów; System kontroli poziomu świateł przednich; Przednie światła przeciwmgielne; Światła awaryjne; Kierunkowskazy. |
| b. PANEL2 | 7,5 | Samochodowy system audio;
Zapalniczka; Oświetlenie schowka. |
|
| c. ECU−ACC | 7,5 | Zegar;
Samochodowy system audio; Sterowanie lusterkiem wstecznym. |
|
| 44 | a. BK/UP LP | 5 | Zapasowe światła |
| b. DEF RLY | 5 | Elektrycznie sterowane szyby;
Odmgławiacz tylnej szyby. |
|
| c. BODY ECU−IG | 5 | System odstraszający przed kradzieżą | |
| d. TENS RDC | 5 | Elektronicznie sterowana automatyczna skrzynia biegów;
System kontroli blokady zmiany biegów; Elektryczny szyberdach. |
|
Bezpieczniki (typ C)
| Bezpiecznik | Amp [A] | Opis | |
| 45 | CDS | 50 | Elektryczny wentylator chłodzący |
| 46 | MAIN | 40 | System startowy;
System świateł do jazdy dziennej. |
| 47 | ABS NO.1 | 50 | Układ przeciwblokujący |
| 48 | RDI | 30 | Elektryczny wentylator chłodzący |
| 49 | HTR | 50 | System klimatyzacji |
| 50 | DEF | 30 | Odmgławiacz tylnej szyby |
Bezpieczniki (typ D)
| Bezpiecznik | Amp [A] | Opis | |
| 51 | ALT | 120 | Układ chłodzenia;
Elektryczne wentylatory chłodzące; Układ rozruchowy; Odmgławiacz tylnej szyby; Światła tylne; „ABS nr 1”, „ABS nr 2”, „HTR”, „FR P / W”, „FL P / W”, „DOOR ”, „ OBD ”,„ STOP ”,„ S / ROOF ”, „ MIR HTR ”,„ FR FOG ”i„ AM1 ” |
