MG ZS – skrzynka bezpieczników
MG ZS – schemat skrzynki bezpieczników
Rok produkcji:
Bezpiecznik zapalniczki (gniazdo zasilania) w MG ZS to bezpiecznik 23 i43 w skrzynce bezpiecznikowej

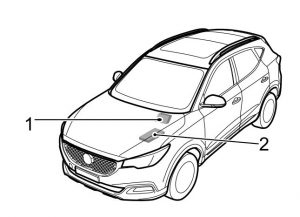

Lokalizacja
- Skrzynka bezpieczników przedziału pasażerskiego （poniżej schowka po stronie pasażera
- Skrzynka bezpieczników komory silnika （po lewej stronie komory silnika

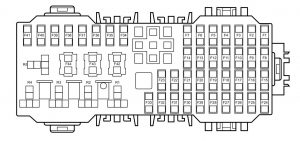

Skrzynka bezpieczników przedziału pasażerskiego
| Nr |
Аmp [A] |
Opis |
| F1 | 15 | Naprawdę spryskiwacz tylny |
| F2 | 10 | Przełącznik lusterka wstecznego;
Gniazdo diagnostyczne. |
| F3 | 5 | Wyświetlacz zmiany biegów |
| F4 | 15 | Przekaźnik spryskiwaczy przednich |
| F5 | 10 | Kalkulator poduszki powietrznej |
| F6 | 10 | Włącznik pedału hamulca |
| F7 | 15 | Super przekaźnik zamka |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | – | – |
| FI2 | – | – |
| F13 | – | – |
| F14 | – | – |
| FI5 | 15 | Gniazdo zasilania z przodu |
| FI6 | 5 | Radio |
| F17 | 5 | Przednia lampa wewnętrzna;
Przekaźnik dmuchawy. |
| FI8 | 30 | Przełącznik podnoszenia tylnej lewej szyby |
| FI9 | 30 | Przełącznik podnoszenia szyby pasażera |
| F20 | 30 | Przełącznik podnoszenia szyby tylnej prawej |
| F2I | 30 | Zestaw przełączników drzwi kierowcy |
| F22 | 10 | Podgrzewacz lusterek bocznych |
| F23 | 25 | Element grzewczy tylnej szyby |
| F24 | 15 | Przełącznik radiowy / FICM, DAB, ICE |
| F25 | 10 | Panel MTC, ETC, ETC |
| F26 | 5 | Pakiet instrumentów |
| F27 | 10 | Automatyczna skrzynia biegów (4AT i 6AT) |
| F28 | – | – |
| F29 | – | – |
| F30 | 5 | Stacyjka |
| F3I | 10 | TPMS |
| F32 | 5 | Antena IMMO |
| F33 | – | – |
| F34 | – | – |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | – | – |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | – | – |
| F43 | – | – |
| F44 | – | – |

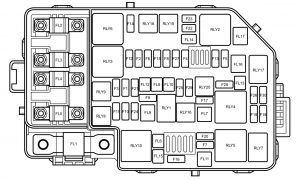

Skrzynka bezpiecznikowa komory silnika
| Nr |
Аmp [A] |
Opis |
| FL1 | 200 | Alternator |
| FL2 | 80 | EPS |
| FL3 | 40 | Zestaw przekaźników wentylatora chłodzącego |
| FL4 | 60 | Bezpiecznik skrzynki bezpieczników przedziału pasażerskiego
F18, F19, F20, F21. |
| FL5 | 80 | Bezpiecznik skrzynki bezpiecznikowej przedziału pasażerskiego
F1, F2, F3, F4, F5, F6, F7, F24, F25, F26, F27, F28, F29, F30, F31; Przekaźnik ogrzewania tylnej szyby. |
| FL6 | 25 | SCS （Zawór） |
| FL7 | – | – |
| FL8 | 20 | BCM |
| FL9 | 40 | SCS （Pompa) |
| FL10 | 25 | BCM |
| FL11 | 30 | Przekaźnik dmuchawy |
| FL12 | – | – |
| FL13 | 30 | Przekaźnik rozrusznika |
| FL14 | 25 | – |
| FL15 | 30 | Przekaźnik KLR |
| FL16 | 30 | DC / DC |
| FL17 | 30 | – |
| F1 | 10 | Prawe światła mijania;
Przełącznik poziomowania reflektorów; Prawy silnik poziomowania reflektorów. |
| F2 | 15 | Alternator, przed sondą lambda, za sondą lambda;
Zawór zmiennych faz rozrządu (dolotowy, 1,0 t); Zawór VVT (wydech, 1,0 t); Zawór sterujący kanistra (1,0 t); Zawór kontroli oleju (1,0 t). |
| F3 | 10 | Lewe światła mijania;
Lewy silnik poziomowania reflektorów. |
| F4 | 10 | Przekaźnik sprzęgła sprężarki klimatyzacji |
| F5 | 5 | ECU silnika |
| F6 | 10 | Wtryskiwacz paliwa （1,5L) |
| F7 | 30 | Przekaźnik włączania wycieraczki przedniej;
Przekaźnik prędkości wycieraczki przedniej. |
| F8 | 5 | Zestaw przekaźników wentylatora chłodzącego;
Wyłącznik ciśnieniowy; AC; NTS. |
| F9 | 15 | Przekaźnik pompy paliwa |
| F10 | 10 | Prawe światło drogowe |
| F11 | 10 | Lewa główna belka |
| F12 | 30 | Cewka zapłonowa;
Sterownik silnika, |
| F13 | 10 | Przekaźnik klaksonowy |
| F14 | 30 | – |
| F15 | 10 | Zawór elektromagnetyczny wałka rozrządu zaworów dolotowych (1,5 l);
Zawór elektromagnetyczny wałka rozrządu wydechowego (1,5 l); Zawór sterujący kanistra (1,5 l); Czujnik położenia sprzęgła (1,5 l); Zawór sterujący zasuwą ściekową (1,0 T); Termostat elektroniczny (1,0 T); Pompa wody (1,0 T); Zmienny zawór zrzutowy (1,0 T). |
| F 16 | 15 | Przekaźnik tylnej wycieraczki |
| F17 | 15 | Przedni przekaźnik przeciwmgielny |
| F18 | 5 | Kalkulator poduszki powietrznej |
| F19 | 5 | ECU silnika |
| F20 | 5 | ECU silnika |
| F21 | 5 | BCM |
| F22 | 10 | – |
| F23 | 10 | – |
| F24 | 5 | – |
| F25 | 10 | BCM |
| F26 | 15 | – |
| F27 | 15 | BCM |
| F28 | 15 | – |
| F29 | 10 | – |
| F30 | 10 | DC / DC;
Zestaw przyrządów; ETC; Przełącznik świateł cofania; Zmiana biegów 6AT; Wyświetlacz PAB. |
