Toyota Camry (2001-2006) – skrzynka bezpieczników

Toyota Camry (2001-2006) – schemat skrzynki bezpieczników

Rok produkcji: 2001, 2002, 2003, 2004, 2005, 2006.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie Camry (2001-2006) to bezpiecznik 3 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Skrzynka bezpiecznikowa komory silnika

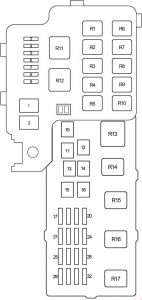

Toyota Camry – schemat skrzynki bezpieczników – komora silnika
Nr
Amp [A]
Bezpiecznik Opis
1 100 ALT 2AZ-FE (2002-2003):

“DEF”, “PWR NO.1”, “PWR NO.2”,

“PWR NO.3”, “PWR NO.4”, “STOP”,

“DOOR NO.2”, “OBD”, “PWR SEAT”,

“FUEL OPEN”, “FOG”, “AMP”,

“PANEL”, “TAIL”, “AM1”,

“CIG”, “POWER POINT”, “RAD NO.2”,

“ECU-ACC”, “GAUGE1”, “GAUGE2”,

“ECU-IG”, “WIPER”, “WASHER”,

“HTR (10 A)”, “SEAT HTR”, “SUN-SHADE”

120 ALT 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006):

“DEF”, “PWR NO.1”, “PWR NO.2”,

“PWR NO.3”, “PWR NO.4”, “STOP”,

“DOOR NO.2”, “OBD”, “PWR SEAT”,

“FUEL OPEN”, “FOG”, “AMP”,

“PANEL”, “TAIL”, “AM1”,

“CIG”, “POWER POINT”, “RAD NO.2”,

“ECU-ACC”, “GAUGE1”, “GAUGE2”,

“ECU-IG”, “WIPER”, “WASHER”,

“HTR (10 A)”, “SEAT HTR”, “SUN-SHADE”

2 60 ABS NO.1 2002-2003:

Układ przeciwblokujący;

System kontroli poślizgu pojazdu;

System kontroli trakcji;

System wspomagania hamowania.

50 ABS NO.1 2003-2006:

Układ przeciwblokujący;

System kontroli stabilności pojazdu;

System kontroli trakcji;

System wspomagania hamowania.

3 15 HEAD LH LWR Reflektor lewy (światło mijania);

Miernik kombinacji;

Światło przeciwmgielne;

System komunikacji Multiplex (BEAN).

4 15 HEAD RH LWR Reflektor prawy (światło mijania);

System komunikacji Multiplex (BEAN).

5 5 DRL System świateł do jazdy dziennej
6 10 A / C System klimatyzacji
7 Nieużywany
8 Nieużywany
9 Nieużywany
10 40 MAIN Bezpieczniki „HEAD LH LWR”, „HEAD RH LWR”,

„HEAD LH UPR”, „HEAD LH UPR” i

„DRL”.

11 40 ABS No.2 Układ przeciwblokujący;

System kontroli stabilności pojazdu;

System kontroli trakcji;

System wspomagania hamowania.

12 30 RDI Elektryczny wentylator chłodzący
13 30 CDS Elektryczny wentylator chłodzący
14 50 HTR System klimatyzacji
15 30 ADJ PDL Pedały z regulacją mocy
16 30 ABS No.3 Układ przeciwblokujący;

System kontroli stabilności pojazdu;

System kontroli trakcji;

System wspomagania hamowania.

17 30 AM2 Układ rozruchowy;

Bezpieczniki „IGN” i „IG2”.

18 10 HEAD LH UPR Reflektor lewy (światło drogowe)
19 10 HEAD RH UPR Reflektor prawy (światło drogowe)
20 5 ST Miernik kombinowany;

Rozruch i zapłon.

21 5 TEL Brak obwodu
22 5 ALT-S System ładowania
23 15 IGN System startowy
24 10 IG2 ABS;

Ładowanie;

Licznik kombinacji;

Tempomat;

Elektronicznie sterowana skrzynia biegów i

wskaźnik A / T;

Sterowanie silnikiem;

Ostrzeżenie o zapięciu pasów bezpieczeństwa;

SRS;

VSC.

25 25 DOOR1 System komunikacji Multiplex (BEAN);

Zabezpieczenie przed kradzieżą i

sterowanie zamkiem drzwi;

Bezprzewodowe sterowanie zamkiem drzwi.

26 20 EFI Tempomat;

Elektronicznie sterowana skrzynia biegów i

wskaźnik A / T;

Sterowanie silnikiem.

27 10 HORN Klakson
28 30 DCC Bezpieczniki „ECU-B”, „RAD NO.1” i „DOME”
29 25 A / F Kontrola silnika
30 Nieużywany
31 10 ETCS Tempomat, sterowanie silnikiem
32 15 HAZ Kierunkowskaz i światło ostrzegawcze
Przekaźnik
R1 Nieużywany
R2 Nieużywany
R3 System świateł do jazdy dziennej (nr 2)
R4 System świateł do jazdy dziennej (nr 3)
R5 Elektryczny wentylator chłodzący (nr 2)
R6 System świateł do jazdy dziennej (nr 4)
R7 Pedały z regulacją mocy
R8 Elektryczny wentylator chłodzący (nr 3)
R9 MG CLT
R10 Sterowanie silnikiem (czujnik stosunku powietrza do paliwa)
R11 System klimatyzacji
R12 Uruchomienie i zapłon
R13 Reflektor
R14 Elektryczny wentylator chłodzący (nr 1)
R15 VSV (zamknięty zawór kanistra)
R16 Klakson
R17 Moduł sterujący silnika

Skrzynka bezpieczników przedziału pasażerskiego

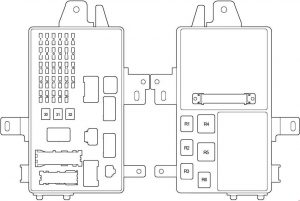

Toyota Camry – schemat skrzynki bezpieczników – przedział pasażerski
Nr
Amp [A]
Bezpiecznik Opis
1 10 ECU − B ABS;

Automatyczna klimatyzacja;

Automatyczna kontrola oświetlenia;

Zegar;

Licznik kombinacji;

Tempomat;

Elektronicznie sterowana skrzynia biegów i

wskaźnik A / T;

Sterowanie silnikiem;

System immobilizera silnika;

Reflektor;

Oświetlenie;

Oświetlenie wewnętrzne;

Przypomnienie o kluczyku;

System automatycznego wyłączania światła;

Klimatyzacja manualna;

Szyberdach;

System komunikacji Multiplex (BEAN);

System nawigacji;

System audio;

Okno elektryczne;

Ostrzeżenie o zapięciu pasów bezpieczeństwa;

SRS;

Zabezpieczenie przed kradzieżą i

sterowanie zamkiem drzwi;

VSC;

Bezprzewodowe sterowanie zamkiem drzwi.

2 7.5 DOME Światło wyłącznika zapłonu;

Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Oświetlenie bagażnika;

Oświetlenie próżności;

Mechanizm otwierania drzwi garażowych;

Zegar;

Wyświetlacz temperatury zewnętrznej;

Wyświetlacz informacyjny.

3 15 CIG Zapalniczka
4 5 ECU-ACC Zegar;

Licznik kombinowany;

System komunikacji multipleksowej (BEAN);

Zdalne sterowanie lustrem.

5 10 RAD NO.2 System nawigacji;

System audio.

6 15 POWER POINT Gniazdka elektryczne
7 20 RAD NO.1 System nawigacji, system audio
8 10 GAUGE1 Wskaźniki i mierniki;

Zegar;

Wskaźnik temperatury zewnętrznej;

Wyświetlacz wielofunkcyjny;

System blokady zmiany biegów;

Lampki przypominające o zapięciu pasów bezpieczeństwa.

9 10 ECU-IG ABS;

Automatyczne sterowanie światłem;

Reflektor;

Oświetlenie wewnętrzne;

Przypomnienie o kluczyku;

System automatycznego wyłączania światła;

Szyberdach;

System komunikacji Multiplex (BEAN);

Okno elektryczne;

Zabezpieczenie przed kradzieżą i

sterowanie zamkiem drzwi;

VSC.

10 25 WIPER Wycieraczka i spryskiwacz
11 10 HTR System klimatyzacji
12 10 MIR HTR Ogrzewanie zewnętrznego lusterka wstecznego
13 5 AM1 System startowy
14 15 MGŁA Przednie światła przeciwmgielne
15 15 SUN−SHADE Brak obwodu
16 10 GAUGE2 Automatyczne antyodblaskowe

wewnętrzne lusterko wsteczne;

Kompas;

Elektryczny szyberdach;

Światła cofania;

Kontrolki automatycznej skrzyni biegów;

Automatyczny system sterowania oświetleniem;

Tempomat.

17 10 PANEL Oświetlenie schowka podręcznego;

Zegar;

Wyświetlacz temperatury zewnętrznej;

Wyświetlacz wielofunkcyjny;

Oświetlenie zestawu wskaźników;

Oświetlenie tablicy przyrządów;

Lampka sygnalizacyjna wyłączenia Overdrive.

18 10 TAIL Światła tylne;

Światła postojowe;

Światła tablicy rejestracyjnej.

19 20 PWR NO.4 Szyba zasilania tylnego pasażera (lewa strona)
20 20 PWR NO.2 System zamka drzwi przednich pasażera;

Szyba przednia pasażera.

21 7.5 OBD Wbudowany system diagnostyczny
22 20 SEAT HTR Ogrzewacze siedzisk
23 15 WASHER Spryskiwacz przedniej szyby
24 10 FAN RLY Elektryczne wentylatory chłodzące
25 15 STOP Światła stopu;

Wysoko zamontowane światło stopu;

Układ przeciwblokujący;

System tempomatu.

26 5 FUEL OPEN Brak obwodu
27 25 DOOR NO.2 System komunikacji multipleksowej

(system automatycznego zamka drzwi,

system automatycznego zamykania drzwi,

bezprzewodowy system zdalnego sterowania).

28 25 AMP Brak obwodu
29 20 PWR NO.3 Szyba zasilania tylnego pasażera (prawa strona)
30 30 PWR SEAT Fotele elektryczne
31 30 PWR NO.1 System zamka drzwi kierowcy;

Okno elektryczne kierowcy;

Elektryczny szyberdach.

32 40 DEF Odmgławiacz tylnej szyby
Przekaźnik
R1 Światła przeciwmgielne
R2 Tylne światła
R3 Przekaźnik akcesoriów
R4 Odmgławiacz tylnej szyby
R5 Zapłon
R6 Zasilanie okna

Przekaźnik kierunkowskazów

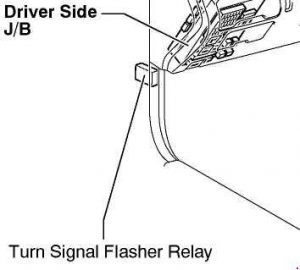

Toyota Camry – schemat skrzynki bezpieczników – przekaźnik kierunkowskazów

Dodatkowa skrzynka bezpieczników (komora silnika)

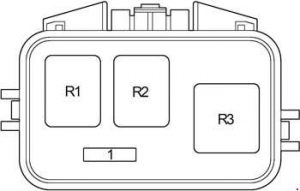

Toyota Camry – schemat skrzynki bezpieczników – dodatkowa skrzynka bezpieczników (komora silnika)
Nr
Amp [A]
Bezpiecznik Opis
1 7.5 ABS NO.4 Układ przeciwblokujący;

System kontroli poślizgu pojazdu;

Układ kontroli trakcji;

Układ wspomagania hamulców.

Przekaźnik
R1 Nieużywany
R2 ABS CUT
R3 ABS MTR
