Mercedes-Benz CLA C117 (2014-2019) – skrzynka bezpieczników
Mercedes-Benz CLA C117 (2014-2019) – schemat skrzynki bezpieczników
Rok produkcji: 2014, 2015, 2016, 2017, 2018, 2019.
Bezpieczniki zapalniczki (gniazdo zasilania) w Mercedes-Benz CLA-Class to bezpieczniki 70 (gniazdo tylnej konsoli środkowej), 71 (gniazdo w bagażniku) i 73 (gniazdo zapalniczki z przodu, wewnętrzne gniazdo zasilania) w bezpieczniku przedziału pasażerskiego pudełko.
Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się pod podłogą w pobliżu siedzenia pasażera.
Usuń maty.
Rozłóż perforowaną wykładzinę podłogową (1) w kierunku strzałki.
Aby zwolnić pokrywę (3), naciśnij zacisk mocujący (2).
Odchylić osłonę (3) w kierunku strzałki do zaczepu.
Zdjąć osłonę (3) do przodu.
Tabela rozmieszczenia bezpieczników (4) znajduje się w prawej dolnej części pokrywy (3).
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników i przekaźników w przedziale pasażerskim
| Nr | Opis | Ampery [A] |
|---|---|---|
| 21 | Dotyczy silnika Diesiel:
Wzmacniacz nagrzewnicy PTC |
150 |
| 22 | Dodatkowy przekaźnik akumulatora do funkcji ECO start / stop | 200 |
| 23 | Sterownik lewych drzwi przednich | 30 |
| 24 | Sterownik prawych drzwi przednich | 30 |
| 25 | Jednostka sterująca SAM | 30 |
| 26 | Dodatkowa tuleja złącza akumulatora ECO start / stop | 10 |
| 27 | Moduł bezpieczników i przekaźników komory silnika | 30 |
| 28 | Jednostka sterująca generatorem dźwięku we wnętrzu pojazdu | 5 |
| 29 | do 02.11.2014 r .:
Gniazdo przyczepy; stan na dzień 03.11.2014 r .: Jednostka sterująca rozpoznawania przyczepy. |
15 |
| 30 | Jednostka sterująca rozpoznawania przyczepy | 5 |
| 31 | 4MATIC:
Sterownik napędu na wszystkie koła. |
5 |
| 32 | Jednostka sterująca modułu lampki kierownicy | 5 |
| 33 | Panel sterowania Audio / COMAND | 5 |
| 34 | Jednostka sterująca i operacyjna ACC | 7,5 |
| 35 | Ogrzewanie tylnej szyby | 40 |
| 36 | Jednostka sterująca fotela kierowcy;
Jednostka sterująca regulacją podparcia lędźwiowego siedzenia kierowcy. |
7,5 |
| 37 | Wyświetlacz Audio / COMAND | 7,5 |
| 38 | Jednostka sterująca uzupełniającego systemu przytrzymującego | 7,5 |
| 39 | Jednostka sterująca panelu sterowania podwieszanego | 10 |
| 40 | Obowiązuje dla silnika 651 (norma emisji EU6):
Jednostka sterująca zespołem napędowym |
15 |
| 41 | Moduł sterujący panoramicznym odsuwanym szyberdachem | 30 |
| 42 | Radio
(Audio 5 USB, Audio 20 CD, Audio 20 CD ze zmieniarką CD); Jednostka sterująca COMAND. |
5 |
| 42 | Radio (Radio 20, Audio 20 USB) | 25 |
| 43 | Jednostka sterująca systemem parkowania | 5 |
| 44 | Lewy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 45 | Prawy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 46 | Jednostka sterująca przedniego siedzenia pasażera;
Jednostka sterująca regulacją podparcia lędźwiowego siedzenia pasażera. |
7,5 |
| 47 | Moduł nawigacyjny | 7,5 |
| 47 | Jednostka sterująca adaptacyjnym systemem tłumienia | 25 |
| 48 | Nieużywany | – |
| 49 | Jednostka sterująca do zestawu Drive Kit dla iPhone® | 7,5 |
| 49 | Silnik wentylatora COMAND | 5 |
| 50 | Jednostka sterująca osłoną kamery | 5 |
| 51 | Nieużywany | – |
| 52 | Nieużywany | – |
| 53 | Nieużywany | – |
| 54 | Nieużywany | – |
| 55 | Moduł komunikacyjny usług telematycznych;
Jednostka sterująca KEYLESS-GO. |
5 |
| 56 | Jednostka sterująca modułu lampki kierownicy | 10 |
| 57 | Asystent utrzymania pasa ruchu:
wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia. |
30 |
| 57 | Pojazd specjalny:
wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia. |
7.5 |
| 58 | Skrzynka bezpieczników pojazdu ratunkowego | 30 |
| 59 | Sterowanie przednim fotelem pasażera, uni | 30 |
| 60 | Jednostka sterująca fotela kierowcy | 30 |
| 61 | Jednostka sterująca wzmacniaczem systemu dźwiękowego | 40 |
| 62 | Dotyczy skrzyni biegów 711:
Elektryczna blokada kierownicy. |
20 |
| 63 | Jednostka sterująca układu paliwowego | 25 |
| 64 | Elektroniczna jednostka sterująca poborem opłat;
Dedykowana jednostka sterująca komunikacją bliskiego zasięgu. |
1 |
| 65 | Lampka w schowku na rękawiczki | 5 |
| 66 | Skrzynka bezpieczników pojazdu ratunkowego | 15 |
| 67 | Nieużywany | – |
| 68 | Nieużywany | – |
| 69 | Nieużywany | – |
| 70 | Gniazdo tylnej konsoli środkowej | 25 |
| 71 | Gniazdo bagażnika | 25 |
| 72 | Przednia zapalniczka z oświetleniem popielniczki;
Wewnętrzne gniazdo zasilania pojazdu. |
25 |
| 73 | Sterownik elektrycznego hamulca postojowego | 30 |
| 74 | Sterownik elektrycznego hamulca postojowego | 30 |
| 75 | Jednostka sterująca rozpoznawania przyczepy | 20 |
| 76 | Jednostka sterująca rozpoznawania przyczepy | 25 |
| 77 | Jednostka sterująca rozpoznawania przyczepy | 25 |
| 78 | Sterownik pokrywy bagażnika / tylnej klapy;
Skrzynka bezpieczników pojazdu awaryjnego. |
40 |
| 79 | Jednostka sterująca SAM | 40 |
| 80 | Jednostka sterująca SAM | 40 |
| 81 | Regulator dmuchawy | 40 |
| 82 | Jednostka sterująca panelu sterowania podwieszanego | 10 |
| 83 | Elektroniczna jednostka sterująca blokadą zapłonu | 7,5 |
| 86 | Wzmacniacz antenowy FM, AM i CL [ZV]
od 01.06.2016: Wzmacniacz/kompensator anteny systemu telefonii komórkowej |
5 |
| 87 | Złącze diagnostyczne | 10 |
| 88 | Zestaw wskaźników | 10 |
| 89 | Włącznik świateł zewnętrznych | 5 |
| 90 | Inteligentny czujnik radarowy lewego tylnego zderzaka;
Inteligentny czujnik radarowy dla prawego tylnego zderzaka. |
5 |
| 91 | Przełącznik monitorowania działania pedału;
Przełącznik oświetlenia wnęki na nogi. |
5 |
| 92 | Jednostka sterująca układu paliwowego | 5 |
| 93 | Sterownik elektrycznego hamulca postojowego | 5 |
| 94 | Jednostka sterująca uzupełniającego systemu przytrzymującego | 7,5 |
| 95 | Rozpoznawanie zajętości przedniego siedzenia pasażera i
jednostka sterująca systemu wykrywania ciężaru ACSR (WSS) |
7,5 |
| 96 | Silnik wycieraczki tylnej klapy | 15 |
| 97 | Złącze elektryczne telefonu komórkowego | 5 |
| 98 | Jednostka sterująca SAM | 5 |
| 99 | Jednostka sterująca monitora ciśnienia w oponach | 5 |
| 100 | Obowiązuje dla silnika 133:
DIRECT SELECT INTERFACE |
5 |
| 101 | 4MATIC:
Sterownik napędu na wszystkie koła |
10 |
| 102 | Odbiornik zdalnego sterowania nagrzewnicy stacjonarnej
Obowiązuje dla pojazdów AMG od 01.09.2015: Jednostka sterująca trybem transmisji od 01.06.2016: Przełącznik anteny do telefonu i ogrzewania |
5 |
| 103 | Jednostka sterująca systemem wzywania pomocy;
Moduł komunikacyjny usług telematycznych; Jednostka sterująca HERMES. |
5 |
| 104 | Jednostka sterująca interfejsem multimedialnym;
Jednostka przyłączeniowa multimediów. |
5 |
| 105 | Jednostka sterująca Digital Audio Broadcasting;
Jednostka sterująca satelitarnym cyfrowym radiem audio (SDAR). |
5 |
| 105 | Moduł tunera | 7,5 |
| 106 | Aparat wielofunkcyjny | 5 |
| 107 | Cyfrowy tuner TV | 5 |
| 108 | do 31.05.2016 r:
Kamera cofania. |
5 |
| 108 | od 01.06.2016 r:
Kamera cofania. |
7,5 |
| 109 | Złącze elektryczne gniazda ładowania | 20 |
| 110 | Sterownik radiowy COMAND;
Sterownik dźwiękowy silnika. |
30 |
| Przekaźnik | ||
| A | Obwód 15 przekaźnika | |
| B | Przekaźnik wycieraczki tylnej szyby | |
| C | Obwód przekaźnika 15R2 | |
| D | Podgrzewany przekaźnik tylnej szyby | |
| E | Obwód 15R1 przekaźnika | |
| F | Obwód przekaźnika 30g | |
| G | Nieużywany |

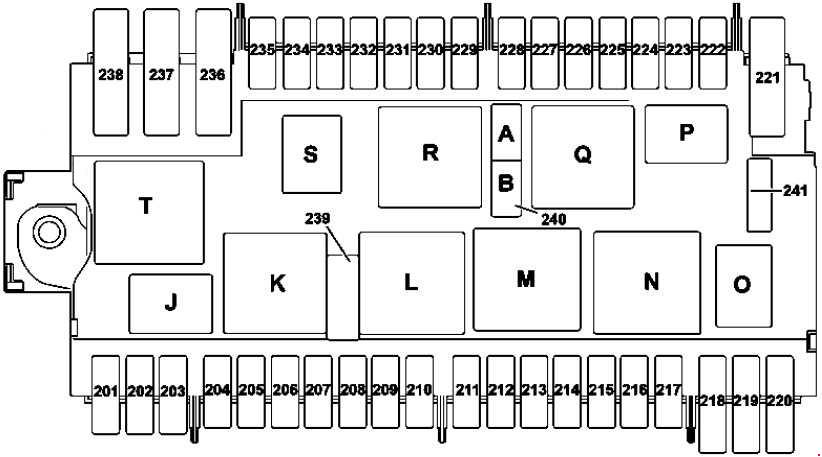

Skrzynka bezpieczników w komorze silnika
| Nr | Opis | Ampery [A] |
| 201 | Syrena alarmowa | 5 |
| 202 | Stacjonarna jednostka sterująca nagrzewnicą | 20 |
| 203 | Reflektor LED:
Prawa przednia jednostka lampy |
15 |
| 204 | Elektroniczna jednostka sterująca programu stabilności | 25 |
| 205 | Lewy klakson fanfar;
Prawy klakson fanfar. |
15 |
| 206 | Obowiązuje dla silnika 651:
Jednostka sterująca CDI; Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego. |
5 |
| 207 | Dotyczy silnika wysokoprężnego:
Przekaźnik obwodu87M |
5 |
| 208 | Obowiązuje dla silnika 133, 607:
Przekaźnik obwodu 87 |
7,5 |
| 209 | Reflektor LED:
Lewa przednia jednostka lampy |
15 |
| 210 | Podgrzewany przekaźnik szyby przedniej | 5 |
| 211 | Nieużywany | – |
| 212 | Obowiązuje dla silników 133, 270:
Tuleja złącza, obwód 87M3; Obowiązuje dla silnika 651: Element grzejny przewodu odpowietrzającego; Element grzejny termostatu płynu chłodzącego; Zawór przełączający obejściowy chłodnicy recyrkulacji spalin; Obowiązuje dla silnika 607 (norma emisji EU5): Czujnik tlenu przed katalizatorem; Ciśnienie doładowania pozycjoner; Obowiązuje dla silnika 607 (norma emisji EU6): Czujnik tlenu przed katalizatorem; Obowiązuje dla silnika 607: Jednostka sterująca CDI. |
15 |
| 213 | Obowiązuje dla silników 133, 270, 651:
Tuleja złącza, obwód 87 M2e; Obowiązuje dla silnika 607 (norma emisji EU5): Wałek rozrządu; Czujnik Halla; Jednostka sterująca CDI; Zawór kontroli ilości; Obowiązuje dla silnika 607 (Norma emisji EU6): Czujnik tlenu za katalizatorem; Jednostka sterująca CDI; |
15 |
| 214 | Obowiązuje dla silników 133, 270, 651:
Tuleja złącza, obwód 87 M4e. |
10 |
| 215 | Obowiązuje dla silnika benzynowego:
Cewka zapłonowa cylindra 1; Cewka zapłonowa cylindra 2; Cewka zapłonowa cylindra 3; Cewka zapłonowa cylindra 4 ; Cewka zapłonowa cylindra 4; Obowiązuje dla silnika 651: Zawór kontroli ilości; Obowiązuje dla silnika 607: Jednostka sterująca CDI; Pozycjoner ciśnienia doładowania; Zawór kontroli ilości; |
20 |
| 216 | Obowiązuje dla silnika benzynowego:
Jednostka sterująca ME-SFI; Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego. |
5 |
| 217 | Obowiązuje z skrzynią biegów 724:
Dwusprzęgłowa skrzynia biegów w pełni zintegrowana jednostka sterująca skrzynią biegów, |
25 |
| 218 | Elektroniczna jednostka sterująca programu stabilności | 5 |
| 219 | Nieużywany | – |
| 220 | Pompa obiegowa chłodziwa do skrzyni biegów | 10 |
| 221 | Nieużywany | – |
| 222 | Nieużywany | – |
| 223 | Nieużywany | – |
| 224 | Sterownik elektryczny DISTRONIC;
Sterownik COLLISION PREVENTION ASSIST. |
7,5 |
| 225 | Nieużywany | – |
| 226 | Nieużywany | – |
| 227 | Nieużywany | – |
| 228 | Nieużywany | – |
| 229 | Lewa lampa przednia | 5 |
| 230 | Elektroniczna jednostka sterująca programu stabilności | 5 |
| 231 | Prawa lampa przednia | 5 |
| 232 | Jednostka sterująca reflektorów | 15 |
| 233 | Nieużywany | – |
| 234 | Obowiązuje dla silnika 607:
Jednostka sterująca układu napędowego |
5 |
| 235 | Obowiązuje dla silnika 607:
Silnik wentylatora; Siłownik żaluzji chłodnicy. |
7,5 |
| Obowiązuje dla silnika 133:
Pompa obiegowa chłodnicy powietrza doładowującego; Pompa obiegowa chłodnicy powietrza doładowującego. |
7,5 | |
| 236 | Jednostka sterująca SAM | 40 |
| 237 | Elektroniczna jednostka sterująca programu stabilności | 40 |
| 238 | Podgrzewana szyba przednia | 50 |
| 239 | Prędkość wycieraczek 1/2 przekaźnika | 30 |
| 240A | Przekaźnik obwodu rozrusznika 50 | 25 |
| 240B | Przekaźnik obwodu 15 (nie zatrzaśnięty) | 25 |
| 241 | Nieużywany | 7,5 |
| Przekaźnik | ||
| J | Przekaźnik klaksonu fanfary | |
| K | Prędkość wycieraczek 1/2 przekaźnika | |
| L | Przekaźnik włączania/wyłączania wycieraczek przedniej szyby | |
| M | Przekaźnik obwodu rozrusznika 50 | |
| N | Przekaźnik obwodu87M | |
| O | ECO start/stop: przekaźnik pompy obiegowej chłodziwa skrzyni biegów | |
| P | Przekaźnik rezerwowy (F58kP) | |
| Q | Przekaźnik obwodu 15 (nie zatrzaśnięty) | |
| R | Obwód 15 przekaźnik | |
| S | Obwód 87 przekaźnik | |
| T | Podgrzewany przekaźnik szyby przedniej | |

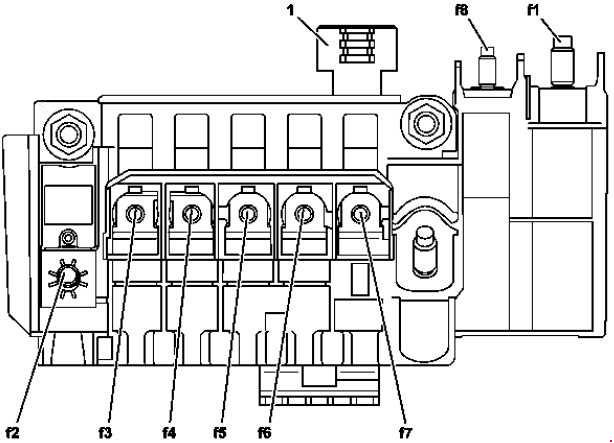

Przednia skrzynka bezpieczników elektrycznych
| Nr | Opis | Ampery [A] |
| 1 | Alternator | 300 |
| 2 | Skrzynka bezpieczników wnętrza pojazdu | 200 |
| Dotyczy silnika wysokoprężnego:
Wewnętrzna skrzynka bezpieczników pojazdu |
250 | |
| 3 | Sterownik elektrycznego wspomagania kierownicy | 100 |
| 4 | Jednostka sterująca SAM | 40 |
| 5 | Silnik wentylatora | 80 |
| 6 | Obowiązuje dla silnika 607:
Jednostka sterująca podgrzewaniem paliwa |
70 |
| 7 | Obowiązuje dla silnika 607 (norma emisji EU5):
Jednostka sterująca wspomagająca nagrzewnicę regeneracyjną DPF |
125 |
| 8 | Obowiązuje dla silników 607, 651:
Stopień wyjściowy jarzenia |
100 |
| Przekaźnik | ||
| F32k1 | Przekaźnik odsprzęgający | |
