Alfa Romeo Brera (2005-2010) – skrzynka bezpieczników

Alfa Romeo Brera (2005-2010) – schemat skrzynki bezpieczników

Rok produkcji: 2005, 2006, 2007, 2008, 2009, 2010.

Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo Brera (2005-2010) to bezpiecznik F44 w skrzynce bezpiecznikowej na desce rozdzielczej.

Skrzynka bezpieczników na desce rozdzielczej

Alfa Romeo Brera – bezpieczniki – bagażnik

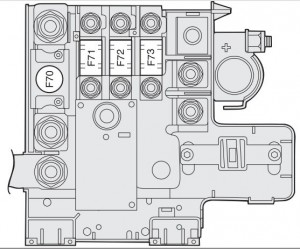

Skrzynka bezpieczników na biegunie dodatnim akumulatora

Alfa Romeo Brera – bezpieczniki – akumulator (biegun dodatni)

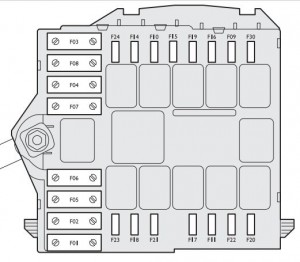

Skrzynka bezpieczników w pobliżu akumulatora

Alfa Romeo Brera – bezpieczniki – akumulator

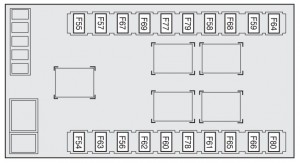

Skrzynka bezpieczników w bagażniku (lewa strona)

Alfa Romeo Brera – bezpieczniki – bagażnik

Tabela zbiorcza bezpieczników

Opis Nr Ampery [A] Lokalizacja
Prawe światło drogowe F14 10 Akumulator
Lewe światło drogowe F15 10 Akumulator
Prawe światła mijania F12 15 Deska rozdzielcza
Lewe światło mijania F13 15 Deska rozdzielcza
Przednie światło przeciwmgielne F30 15 Bateria (biegun dodatni)
Światło cofania F35 7,5 Deska rozdzielcza
Trzecie światło stop F37 10 Deska rozdzielcza
Przednie światło sufitowe F39 10 Deska rozdzielcza
Przednie światło sufitowe F49 7,5 Deska rozdzielcza
Kierunkowskazy F53 10 Deska rozdzielcza
Światła awaryjne F53 10 Deska rozdzielcza



Opis Nr Ampery [A] Lokalizacja
Jednostka sterująca komory silnika F70 (BEZPIECZNIK MAXI) 150 Deska rozdzielcza
Jednostka sterująca na tablicy przyrządów F71 70 Deska rozdzielcza
Podgrzewacz paliwa (wersje diesel) F73 60 Deska rozdzielcza
Jednostka sterująca rozruchu F01 (BEZPIECZNIK MAXI) 70 Akumulator
Jednostka sterująca na tablicy przyrządów F01 (BEZPIECZNIK MAXI) 70 Akumulator
Wentylator układu klimatyzacji F02 (BEZPIECZNIK MAXI) 40 Akumulator
Elektryczna blokada kierownicy F03 (BEZPIECZNIK MAXI) 20 Akumulator
Punkt odgałęzienia hamulca (pompa) F04 (BEZPIECZNIK MAXI) 40 Akumulator
Punkt odgałęzienia hamulca (zawór elektromagnetyczny) F05 (BEZPIECZNIK MAXI) 40 Akumulator
Wentylator chłodnicy (niska prędkość) F06 (BEZPIECZNIK MAXI) 40 Akumulator
Wentylator chłodnicy (wysoka prędkość) F07 (BEZPIECZNIK MAXI) 40 Akumulator
Spryskiwacz reflektorów F09 20 Akumulator
Klakson F10 15 Akumulator
Dodatkowe usługi elektroniczne wtrysku F11 15 Akumulator
+ INT do elektronicznego systemu wtrysku F 16 7,5 Akumulator
Podstawowe usługi wtrysku elektronicznego F17 10 Akumulator
Punkt rozgałęzienia sterowania silnikiem F18 15 Akumulator
Sprężarka układu klimatyzacji F19 7,5 Akumulator
Ogrzewanie tylnej szyby F20 20 Akumulator
Zasilanie pompy paliwa F21 20 Akumulator
Cewki zapłonowe;

Wtryskiwacze (benzyna).

F22 15 Akumulator
Podstawowe usługi wtrysku elektronicznego (Diesel) F22 20 Akumulator
Zasilanie systemu nagłośnienia i systemu radionawigacji F23 15 Akumulator
Punkt rozgałęzienia komputera pokładowego;

Cewka przekaźnika spryskiwaczy reflektorów.

F31 7,5 Deska rozdzielcza
Odgałęzienie drzwi kierowcy;

Odgałęzienie drzwi pasażera;

Urządzenie zapłonowe.

F32 15 Deska rozdzielcza
Pusty F33 Deska rozdzielcza
Pusty F34 Deska rozdzielcza
Czujnik i przepływomierz wody w filtrze oleju napędowego F35 7,5 Deska rozdzielcza
Włącznik świateł hamowania;

Panel sterowania na konsoli środkowej.

F35 7,5 Deska rozdzielcza
Tempomat F35 7,5 Deska rozdzielcza
Czujnik AQS F35 7,5 Deska rozdzielcza
Pusty F36 Deska rozdzielcza
Punkt rozgałęzienia tablicy rozdzielczej F37 10 Deska rozdzielcza
Sterownik reflektorów przednich;

Zasilanie sterownika reflektorów gazowo-wyładowczych (Bixenon).

F37 10 Deska rozdzielcza
Siłownik blokujący i odblokowujący bagażnik F38 15 Deska rozdzielcza
Gniazdo diagnostyczne systemu EOBD F39 10 Deska rozdzielcza
Jednostka sterująca TPMS F39 10 Deska rozdzielcza
Programowanie telefonu komórkowego F39 10 Deska rozdzielcza
Jednostka sterująca systemem alarmowym F39 10 Deska rozdzielcza
System kontroli klimatyzacji F39 10 Deska rozdzielcza
Ogrzewana szyba tylna F40 30 Deska rozdzielcza
Odmgławiacz dysz spryskiwaczy reflektorów F41 7,5 Deska rozdzielcza
Odmgławiacz podgrzewanego lustra F41 7,5 Deska rozdzielcza
Zasilanie punktu odgałęzienia hamulca (ABS / VDC) – Punkt odgałęzienia kąta skrętu – Czujnik odchylenia F42 7,5 Deska rozdzielcza
Wycieraczka i spryskiwacz szyby przedniej F43 30 Deska rozdzielcza
Zapalniczka na konsoli środkowej F44 10 Deska rozdzielcza
System radionawigacji F49 7,5 Deska rozdzielcza
Jednostka sterująca czujnika deszczu F49 7,5 Deska rozdzielcza
Punkt rozgałęzienia kierownicy F49 7,5 Deska rozdzielcza
Panel przycisków sterujących F49 7,5 Deska rozdzielcza
Punkt rozgałęzienia czujnika parkowania F49 7,5 Deska rozdzielcza
Konsola centralna steruje światłami F49 7,5 Deska rozdzielcza
Sterowanie fotela F49 7,5 Deska rozdzielcza
Szyby przednie F49 7,5 Deska rozdzielcza
Programowanie telefonu komórkowego F49 7,5 Deska rozdzielcza
Przycisk START / STOP F49 7,5 Deska rozdzielcza
System poduszek powietrznych F50 7,5 Deska rozdzielcza
Jednostka sterująca TPMS F51 7,5 Deska rozdzielcza
Wstępne ustawienie systemu dźwiękowego F51 7,5 Deska rozdzielcza
Punkt rozgałęzienia tablicy rozdzielczej F53 10 Deska rozdzielcza
Wzmacniacz systemu dźwiękowego z procesorem DSP F54 30 Bagażnik
+ 30 wzmacniaczy audio HI-FI F54 30 Bagażnik
Kontrola ruchu lewego siedzenia F56 25 Bagażnik
Ogrzewanie lewego siedzenia F57 7,5 Bagażnik
Kontrola ruchu prawego siedzenia F60 25 Bagażnik
Pusty F61 Bagażnik
Ogrzewanie prawego siedzenia F67 7,5 Bagażnik
Pusty F58 Bagażnik
Pusty F59 Bagażnik
Górna pompa hydrauliczna F62 30 Bagażnik
Górna jednostka sterująca i zawory elektromagnetyczne F63 20 Bagażnik
Pusty F64 Bagażnik
Pusty F66 Bagażnik
Pusty F68 Bagażnik
Pusty F69 Bagażnik
Pusty F77 Bagażnik
Zasilanie lewego okna F78 30 Bagażnik
Pusty F79 Bagażnik
Zasilanie prawego okna F80 30 Bagażnik
