Alfa Romeo 147 FL (2005-2010) – skrzynka bezpieczników
Alfa Romeo 147 FL (2005-2010) – schemat skrzynki bezpieczników
Rok produkcji: 2005, 2006, 2007, 2008, 2009, 2010.
Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo 147 FL (2005-2010) to bezpiecznik F44 w skrzynce bezpiecznikowej na desce rozdzielczej.
Skrzynka bezpieczników w desce rozdzielczej
Skrzynka bezpieczników obok akumulatora

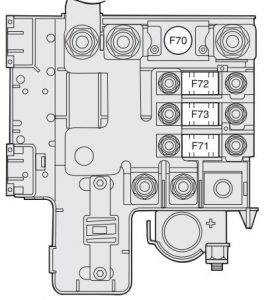

Skrzynka bezpieczników na biegunie dodatnim akumulatora
Zbiorcza tabela bezpieczników
| Światła | Lokalizacja | Nr | Amp [A] |
| Światła awaryjne | Deska
rozdzielcza |
F53 | 10 |
| Światło mijania prawe | Deska
rozdzielcza |
F12 | 10 |
| Światło mijania lewe | Deska
rozdzielcza |
F13 | 10 |
| Światło drogowe prawe | Akumulator | F14 | 15 |
| Światło drogowe lewe | Akumulator | F15 | 10 |
| Przednie światła przeciwmgielne | Akumulator | F30 | 15 |
| Światła stop | Deska
rozdzielcza |
F37 | 10 |
| Światła cofania | Deska
rozdzielcza |
F35 | 7,5 |
| +30 światła kierunkowskazów | Deska
rozdzielcza |
F53 | 10 |
| Opis | Lokalizacja | Nr | Amp [A] |
| Pompa skrzyni biegów Selespeed/
Easy Speed. |
Akumulator | F03
(MAXI) |
30 |
| Nagrzewnica dodatkowa | Akumulator (+) | F73
(MAXI) |
30 |
| Korektor ustawienia świateł reflektorów | Deska rozdzielcza | F13 | 10 |
| Klimatyzacja | Deska rozdzielcza | F31 | 7,5 |
| Klimatyzacja | Deska rozdzielcza | F39 | 15 |
| Sprężarka klimatyzacji | Akumulator | F19 | 7,5 |
| Cewki przekaźnika zespołu
ogrzewania i wentylacji |
Deska rozdzielcza | F31 | 7,5 |
| Zasilanie poprzez wyłącznik zapłonu +30 | Deska rozdzielcza | F32 | 15 |
| Skrzynia biegów Selespeed/
Easy Speed |
Deska rozdzielcza | F32 | 15 |
| Skrzynia biegów Selespeed/
Easy Speed |
Deska rozdzielcza | F51 | 15 |
| Radioodtwarzacz | Deska rozdzielcza | F39 | 15 |
| Nawigator | Deska rozdzielcza | F39 | 15 |
| Wycieraczka szyby tylnej | Deska rozdzielcza | F52 | 15 |
| Tylny lewy podnośnik szyb | Deska rozdzielcza | F33 | 20 |
| Tylny prawy podnośnik szyb | Deska rozdzielcza | F34 | 20 |
| Tylna szyba ogrzewana | Deska rozdzielcza | F40 | 30 |
| Spryskiwacz szyby przedniej;
Spryskiwacz szyby tylnej (pompa dwukierunkowa). |
Deska rozdzielcza | F43 | 30 |
| Zapalniczka | Deska rozdzielcza | F44 | 20 |
| Siedzenia ogrzewane elektrycznie | Deska rozdzielcza | F45 | 15 |
| Lusterka wsteczne zewnętrzne ogrzewane;
Dysze ogrzewane. |
Deska rozdzielcza | F41 | 7,5 |
| Sterowanie cruise control | Deska rozdzielcza | F35 | 7,5 |
| Zamek centralny | Deska rozdzielcza | F38 | 20 |
| Spryskiwacze reflektorów | Akumulator | F09 | 20 |
| Obwody servizi+30 | Deska rozdzielcza | F39 | 15 |
| Obwody główne servizi
(wtrysk elektroniczny). |
Akumulator | F17 | 7,5 |
| Obwody pośrednie servizi
(wtrysk elektroniczny). |
Akumulator | F11 | 15 |
| Obwody pośrednie servizi | Deska rozdzielcza | F49 | 7,5 |
| Czujniki objętościowe | Deska rozdzielcza | F39 | 15 |
| Czujniki instalacji VDC | Deska rozdzielcza | F42 | 7,5 |
| Czujnik kąta skrętu | Deska rozdzielcza | F42 | 7,5 |
| Gniazdko diagnostyczne układu EOBD | Deska rozdzielcza | F39 | 15 |
| Przystosowanie do zamontowania
telefonu komórkowego. |
Deska rozdzielcza | F39 | 15 |
| Zasilanie centralki drzwi
po stronie kierowcy. |
Deska rozdzielcza | F47 | 20 |
| Zasilanie centralki drzwi
po stronie pasażera. |
Deska rozdzielcza | F48 | 20 |
| Podświetlenie sterowań | Deska rozdzielcza | F49 | 7,5 |
| Podświetlenie sterowań klimatyzacji | Deska rozdzielcza | F35 | 7,5 |
| Zestaw wskaźników | Deska rozdzielcza | F37 | 10 |
| Zestaw wskaźników | Deska rozdzielcza | F53 | 10 |
| Centralka drzwi po stronie kierowcy | Deska rozdzielcza | F39 | 15 |
| Centralka ABS | Deska rozdzielcza | F42 | 7,5 |
| Centralka ABS | Akumulator | F04
(MAXI) |
50 |
| Skrzynka bezpieczników
w desce rozdzielczej. |
Akumulator | F02
(MAXI) |
50 |
| Centralka w bagażniku | Deska rozdzielcza | F39 | 15 |
| Centralka poduszki powietrznej | Deska rozdzielcza | F50 | 7,5 |
| Centralka wtrysku elektronicznego +30 | Akumulator | F18 | 7,5 |
| Centralka w komorze silnika
(wersje benzynowe). |
Akumulator (+) | F70
(MEGA) |
125 |
| Centralka w desce rozdzielczej | Akumulator (+) | F71
(MAXI) |
70 |
| Centralka ewentualnej przyczepy | Deska rozdzielcza | F36 | 10 |
| Elektrowentylator klimatyzacji | Akumulator | F05
(MAXI) |
40 |
| Elektrowentylator chłodnicy
(1 prędkość – wersje benzynowe). |
Akumulator | F06
(MAXI) |
30 |
| Elektrowentylator chłodnicy
(2 prędkość – wersje benzynowe. |
Akumulator | F07
(MAXI) |
50 |
| Sygnał dźwiękowy | Akumulator | F10 | 15 |
| Pompa paliwa | Akumulator | F21 | 15 |
| Wtryskiwacze
(wersje benzynowe). |
Akumulator | F22 | 15 |
| Cewki zapłonowe | Akumulator | F21 | 15 |
| Elektryczne otwarcie pokrywy bagażnika | Deska rozdzielcza | F60(*) | 25 |
| Układ wtrysku elektronicznego | Akumulator | F16 | 7,5 |
| Układ Bose | Deska rozdzielcza | F61(*) | 15 |
| Układ Bose | Deska rozdzielcza | F62(*) | 20 |
| Dach otwierany | Deska rozdzielcza | F63(*) | 20 |
| Dach otwierany | Deska rozdzielcza | F46 | 15 |
| Nagrzewnica dodatkowa | Akumulator | F08 | 30 |
| Wyłącznik zapłonu | Akumulator (+) | F72
(MAXI) |
30 |
| Świece żarowe
(wersje JTD). |
Akumulator | F01
(MAXI) |
50 |
| Ogrzewany filtr oleju napędowego
(wersje JTD). |
Akumulator | F20 | 20 |
| Centralka w komorze silnika
(wersje JTD). |
Akumulator (+) | F70
(MEGA) |
150 |
| Elektrowentylator chłodnicy
(pierwsza prędkość – wersje JTD). |
Akumulator | F06
(MAXI) |
40 |
| Elektrowentylator chłodnicy
(druga prędkość – wersje JTD). |
Akumulator | F07
(MAXI) |
60 |
| Wtryskiwacze
(wersje JTD). (*) Bezpiecznik znajdujący się za skrzynką bezpieczników w desce rozdzielczej na wsporniku dodatkowym. |
Akumulator
|
F22
|
20
|
