Alfa Romeo Spider (2006-2011) – skrzynka bezpieczników
Alfa Romeo Spider (2006-2011) – schemat skrzynki bezpieczników
Rok produkcji: 2006, 2007, 2008, 2009, 2010, 2011.
Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo Spider (2006-2011) to bezpiecznik F44 w skrzynce bezpiecznikowej na desce rozdzielczej.
Skrzynka bezpieczników na desce rozdzielczej

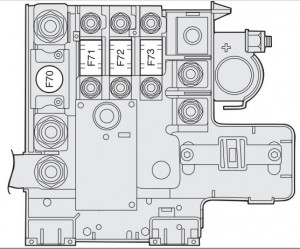

Skrzynka bezpieczników na biegunie dodatnim akumulatora

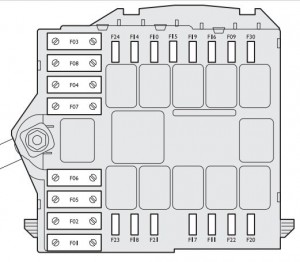

Skrzynka bezpieczników w pobliżu akumulatora
Skrzynka bezpieczników w bagażniku (lewa strona)
Tabela zbiorcza bezpieczników
Światła | Bezpiecznik | Ampery [A] | Lokalizacja |
Prawe światło drogowe | F14 | 10 | Bateria |
Lewe światło drogowe | F15 | 10 | Bateria |
Prawe światła mijania | F12 | 15 | Deska rozdzielcza |
Lewe światło mijania | F13 | 15 | Deska rozdzielcza |
Przednie światło przeciwmgielne | F30 | 15 | Bateria (biegun dodatni) |
Światło cofania | F35 | 7,5 | Deska rozdzielcza |
Trzecie światło stop | F37 | 10 | Deska rozdzielcza |
Przednie światło sufitowe | F39 | 10 | Deska rozdzielcza |
Przednie światło sufitowe | F49 | 7,5 | Deska rozdzielcza |
Kierunkowskazy | F53 | 10 | Deska rozdzielcza |
Światła awaryjne | F53 | 10 | Deska rozdzielcza |
Opis | Bezpiecznik | Ampery [A] | Lokalizacja |
Jednostka sterująca komory silnika | F70 (MEGA-FUSE) | 150 | Deska rozdzielcza |
Jednostka sterująca na tablicy przyrządów | F71 | 70 | Deska rozdzielcza |
Podgrzewacz paliwa (wersje diesel) | F73 | 60 | Deska rozdzielcza |
Jednostka sterująca rozruchu | F01 (BEZPIECZNIK MAXI) | 70 | Bateria |
Jednostka sterująca na tablicy przyrządów | F01 (BEZPIECZNIK MAXI) | 70 | Bateria |
Wentylator układu klimatyzacji | F02 (BEZPIECZNIK MAXI) | 40 | Bateria |
Elektryczna blokada kierownicy | F03 (BEZPIECZNIK MAXI) | 20 | Bateria |
Punkt odgałęzienia hamulca (pompa) | F04 (BEZPIECZNIK MAXI) | 40 | Bateria |
Punkt odgałęzienia hamulca (zawór elektromagnetyczny) | F05 (BEZPIECZNIK MAXI) | 40 | Bateria |
Wentylator chłodnicy (niska prędkość) | F06 (BEZPIECZNIK MAXI) | 40 | Bateria |
Wentylator chłodnicy (wysoka prędkość) | F07 (BEZPIECZNIK MAXI) | 40 | Bateria |
Spryskiwacz reflektorów | F09 | 20 | Bateria |
Hornskowe | F10 | 15 | Bateria |
Dodatkowe usługi elektroniczne wtrysku | F11 | 15 | Bateria |
+ INT do elektronicznego systemu wtrysku | F 16 | 7,5 | Bateria |
Podstawowe usługi wtrysku elektronicznego | F17 | 10 | Bateria |
Punkt rozgałęzienia sterowania silnikiem | F18 | 15 | Bateria |
Sprężarka układu klimatyzacji | F19 | 7,5 | Bateria |
Ogrzewanie tylnej szyby | F20 | 20 | Bateria |
Zasilanie pompy paliwa | F21 | 20 | Bateria |
Cewki zapłonowe / wtryskiwacze (wersje benzynowe) | F22 | 15 | Bateria |
Podstawowe usługi wtrysku elektronicznego (wersje diesel | F22 | 20 | Bateria |
Zasilanie systemu nagłośnienia / systemu radionawigacji | F23 | 15 | Bateria |
Punkt rozgałęzienia Body Computer / Cewka przekaźnika spryskiwaczy reflektorów | F31 | 7,5 | Deska rozdzielcza |
Odgałęzienie drzwi kierowcy / odgałęzienie drzwi pasażera / urządzenie zapłonowe | F32 | 15 | Deska rozdzielcza |
Wolny | F33 | – | Deska rozdzielcza |
Wolny | F34 | – | Deska rozdzielcza |
Czujnik / przepływomierz wody w filtrze oleju napędowego | F35 | 7,5 | Deska rozdzielcza |
Włącznik świateł hamowania / panel sterowania na konsoli środkowej | F35 | 7,5 | Deska rozdzielcza |
Tempomat | F35 | 7,5 | Deska rozdzielcza |
Czujnik AQS | F35 | 7,5 | Deska rozdzielcza |
Wolny | F36 | – | Deska rozdzielcza |
Punkt rozgałęzienia tablicy rozdzielczej | F37 | 10 | Deska rozdzielcza |
Sterownik reflektorów przednich / Zasilanie sterownika reflektorów gazowo-wyładowczych (Bixenon) (gdzie przewidziano) | F37 | 10 | Deska rozdzielcza |
Siłownik blokujący / odblokowujący bagażnik | F38 | 15 | Deska rozdzielcza |
Gniazdo diagnostyczne systemu EOBD | F39 | 10 | Deska rozdzielcza |
Jednostka sterująca TPMS | F39 | 10 | Deska rozdzielcza |
Programowanie telefonu komórkowego | F39 | 10 | Deska rozdzielcza |
Jednostka sterująca systemem alarmowym (dla wersji / rynków, gdzie przewidziano) | F39 | 10 | Deska rozdzielcza |
System kontroli klimatu | F39 | 10 | Deska rozdzielcza |
Ogrzewana szyba tylna | F40 | 30 | Deska rozdzielcza |
Odmgławiacz dysz spryskiwaczy reflektorów | F41 | 7,5 | Deska rozdzielcza |
Odmgławiacz podgrzewanego lustra | F41 | 7,5 | Deska rozdzielcza |
Zasilanie punktu odgałęzienia hamulca (ABS / VDC) – Punkt odgałęzienia kąta skrętu – Czujnik odchylenia | F42 | 7,5 | Deska rozdzielcza |
Wycieraczka / spryskiwacz szyby przedniej | F43 | 30 | Deska rozdzielcza |
Zapalniczka na konsoli środkowej | F44 | 10 | Deska rozdzielcza |
System radionawigacji | F49 | 7,5 | Deska rozdzielcza |
Jednostka sterująca czujnika deszczu | F49 | 7,5 | Deska rozdzielcza |
Punkt rozgałęzienia kierownicy | F49 | 7,5 | Deska rozdzielcza |
Panel przycisków sterujących | F49 | 7,5 | Deska rozdzielcza |
Punkt rozgałęzienia czujnika parkowania | F49 | 7,5 | Deska rozdzielcza |
Konsola centralna steruje światłami | F49 | 7,5 | Deska rozdzielcza |
Fotel steruje światłami | F49 | 7,5 | Deska rozdzielcza |
Usługi związane z szybami przednimi | F49 | 7,5 | Deska rozdzielcza |
Programowanie telefonu komórkowego | F49 | 7,5 | Deska rozdzielcza |
Przycisk START / STOP | F49 | 7,5 | Deska rozdzielcza |
System poduszek powietrznych | F50 | 7,5 | Deska rozdzielcza |
Jednostka sterująca TPMS | F51 | 7,5 | Deska rozdzielcza |
Wstępne ustawienie systemu dźwiękowego | F51 | 7,5 | Deska rozdzielcza |
Punkt rozgałęzienia tablicy rozdzielczej | F53 | 10 | Deska rozdzielcza |
Wzmacniacz systemu dźwiękowego z procesorem DSP | F54 | 30 | Bagażnik |
+ 30 wzmacniaczy audio HI-FI | F54 | 30 | Bagażnik |
Kontrola ruchu lewego siedzenia | F56 | 25 | Bagażnik |
Ogrzewanie lewego siedzenia | F57 | 7,5 | Bagażnik |
Kontrola ruchu prawego siedzenia | F60 | 25 | Bagażnik |
Wolny | F61 | – | Bagażnik |
Ogrzewanie prawego siedzenia | F67 | 7,5 | Bagażnik |
Wolny | F58 | – | Bagażnik |
Wolny | F59 | – | Bagażnik |
Górna pompa hydrauliczna | F62 | 30 | Bagażnik |
Górna jednostka sterująca i zawory elektromagnetyczne | F63 | 20 | Bagażnik |
Wolny | F64 | – | Bagażnik |
Wolny | F66 | – | Bagażnik |
Wolny | F68 | – | Bagażnik |
Wolny | F69 | – | Bagażnik |
Wolny | F77 | – | Bagażnik |
Lewe okno zasilania | F78 | 30 | Bagażnik |
Wolny | F79 | – | Bagażnik |
Prawe okno elektryczne | F80 | 30 | Bagażnik |
