Alfa Romeo 164 (1987-1997) – skrzynka bezpieczników

Rok produkcji: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.

Schematy skrzynek bezpieczników i przekaźników – Alfa Romeo 164

Skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą)

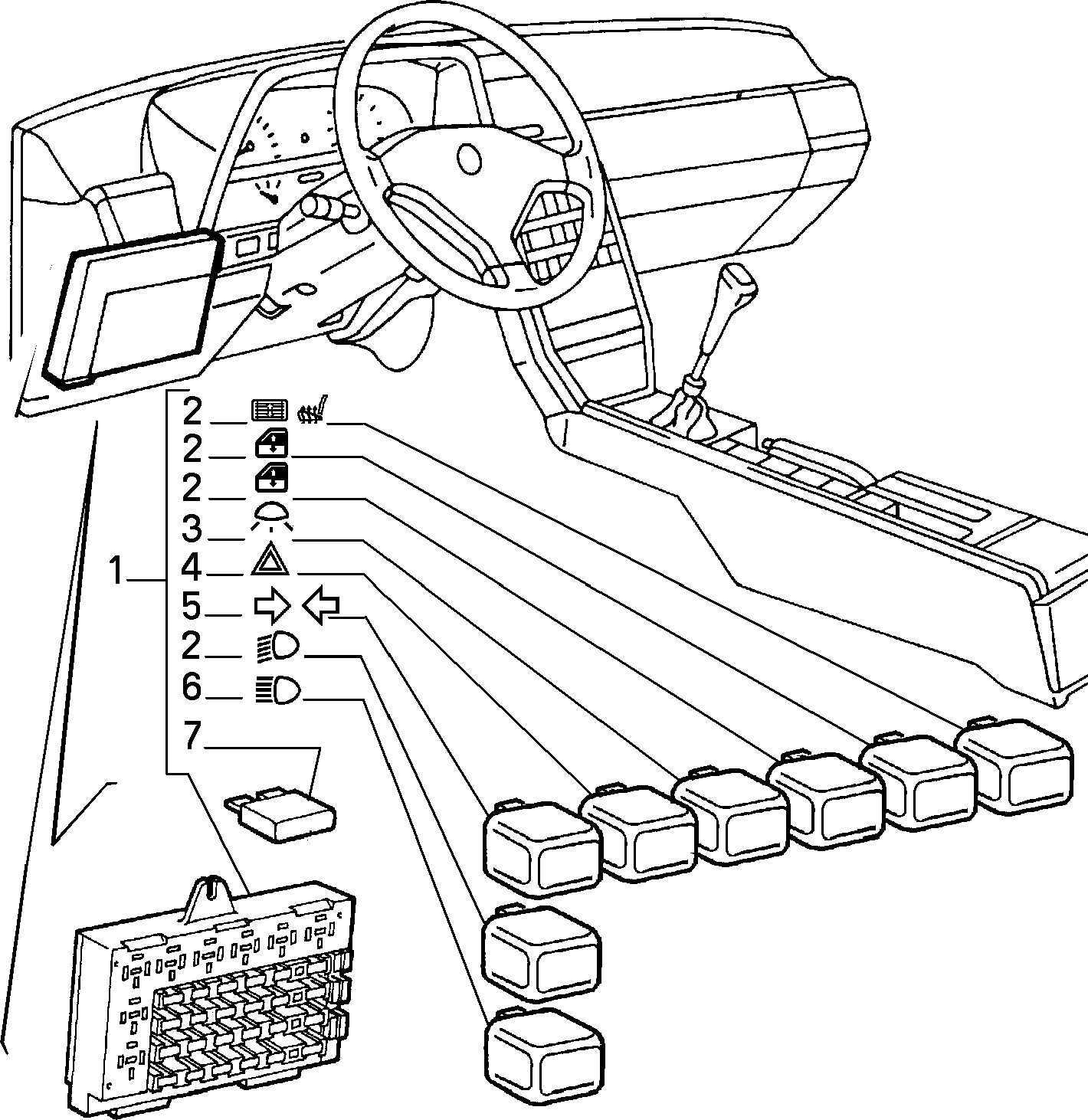

Schemat rozmieszczenia skrzynki bezpieczników w kabinie Alfa Romeo 164 (1987-1997) — Schemat rozmieszczenia bezpieczników i przekaźników w kabinie Alfa Romeo 164 (1987-1997)

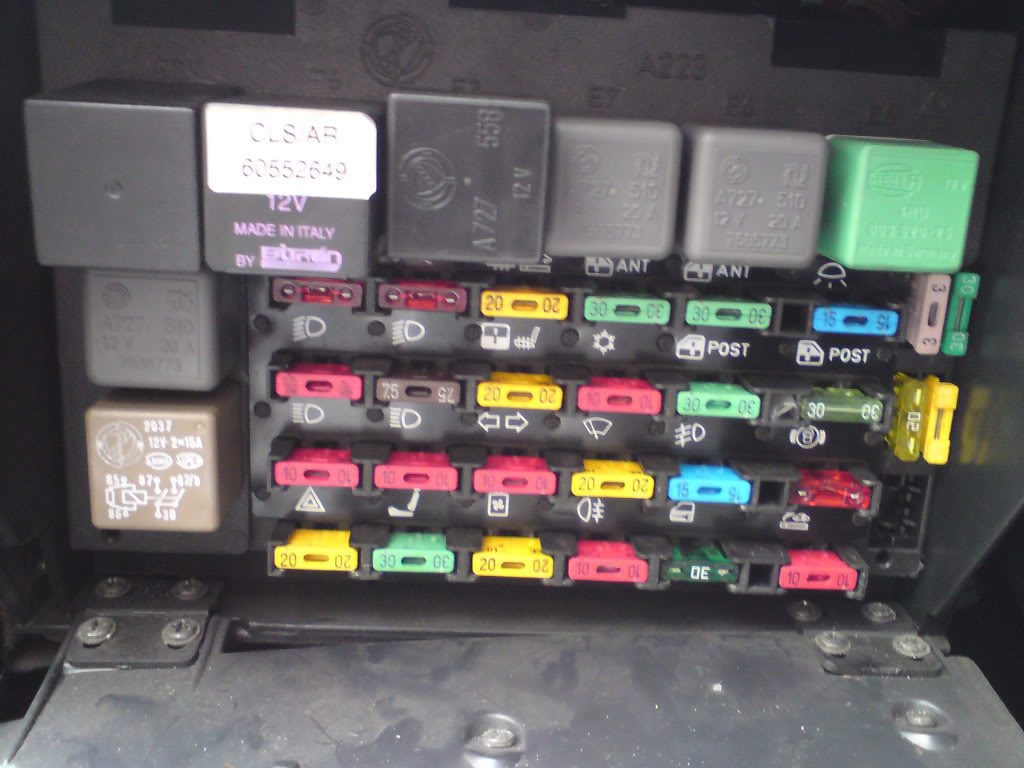

Zdjęcie skrzynki bezpieczników w kabinie Alfa Romeo 164 (1987-1997) — Rzeczywiste zdjęcie skrzynki bezpieczników i przekaźników w kabinie Alfa Romeo 164

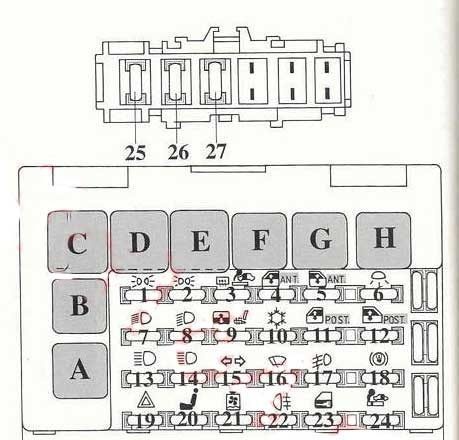

Schemat skrzynki bezpieczników w kabinie Alfa Romeo 164 z oznaczeniami literowymi i numerycznymi — Schemat skrzynki bezpieczników i przekaźników w kabinie Alfa Romeo 164 (oznaczenia liter i numerów)

Szczegółowy opis:

Numer	Ampery [A]	Opis
1	10	Przednie prawe światło postojowe, tylne lewe światło postojowe, oświetlenie tablicy rejestracyjnej, podświetlenie zapalniczki.
2	10	Przednie lewe światło postojowe, tylne prawe światło postojowe, kontrolka świateł postojowych, podświetlenie zegarów (tablicy przyrządów), podświetlenie lusterka kosmetycznego.
3	20	Ogrzewanie lusterek zewnętrznych w drzwiach, ogrzewanie tylnej szyby, ogrzewanie przedniej szyby, zapalniczka przednia.
4	30	Elektryczny podnośnik szyby, przedni lewy.
Reklama
5	30	Elektryczny podnośnik szyby, przedni prawy.
6	10	Oświetlenie wnętrza.
7	10	Reflektor świateł mijania, lewy.
8	10	Reflektor świateł mijania, prawy.
9	20	Szyberdach, podgrzewanie siedzenia.
10	10	Reostat podświetlenia zegarów (tablicy przyrządów), przekaźnik klimatyzacji, przekaźnik sprzęgła elektromagnetycznego kompresora klimatyzacji.
11	30	Elektryczny podnośnik szyby, tylny prawy.
12	30	Elektryczny podnośnik szyby, tylny lewy.
13	10	Reflektor świateł drogowych, lewy.
14	10	Reflektor świateł drogowych, prawy.
15	10	Kierunkowskazy, przekaźnik przednich/tylnych świateł postojowych.
16	20	Światła cofania, wycieraczka przedniej szyby.
17	15	Przednie światła przeciwmgielne.
18	10	Światła stop.
19	20	Spryskiwacz reflektorów, światła awaryjne.
20	30	Elektryczna regulacja siedzenia.
21	10	Przekaźnik silnika wentylatora układu chłodzenia, przekaźnik świec żarowych, przekaźnik podgrzewacza paliwa, tempomat (układ utrzymywania prędkości).
22	10	Tylne światła przeciwmgielne.
23	15	Zamek centralny.
24	10	Zapalniczka, tylna.
Reklama
25	75	Biegun dodatni („+”) akumulatora.
26	10	Obwód zasilania.
27	30	Klapka/pokrywa wlewu paliwa.
28	3	Sprzęgło elektromagnetyczne kompresora klimatyzacji.
29	75	System przeciwkradzieżowy (immobilizer).

Zobacz również: Alfa Romeo Giulia (2020-2021) - skrzynka bezpieczników

Przekaźniki

Numer	Opis
A	Przekaźnik świateł drogowych (długich).
B	Przekaźnik świateł mijania.
C	Przekaźnik kierunkowskazów / świateł awaryjnych.
D	Przekaźnik przednich/tylnych świateł postojowych.
E	Przekaźnik oświetlenia wnętrza.
F	Przekaźnik elektrycznych podnośników szyb przednich.
G	Przekaźnik elektrycznych podnośników szyb tylnych.
H	Przekaźnik podgrzewania siedzeń / elektrycznego napędu szyberdachu.

Za zapalniczkę odpowiada bezpiecznik numer 24, 10A.

Skrzynki bezpieczników i przekaźników w komorze silnika

Pod maską znajduje się kilka niewielkich bloków z przekaźnikami i bezpiecznikami.

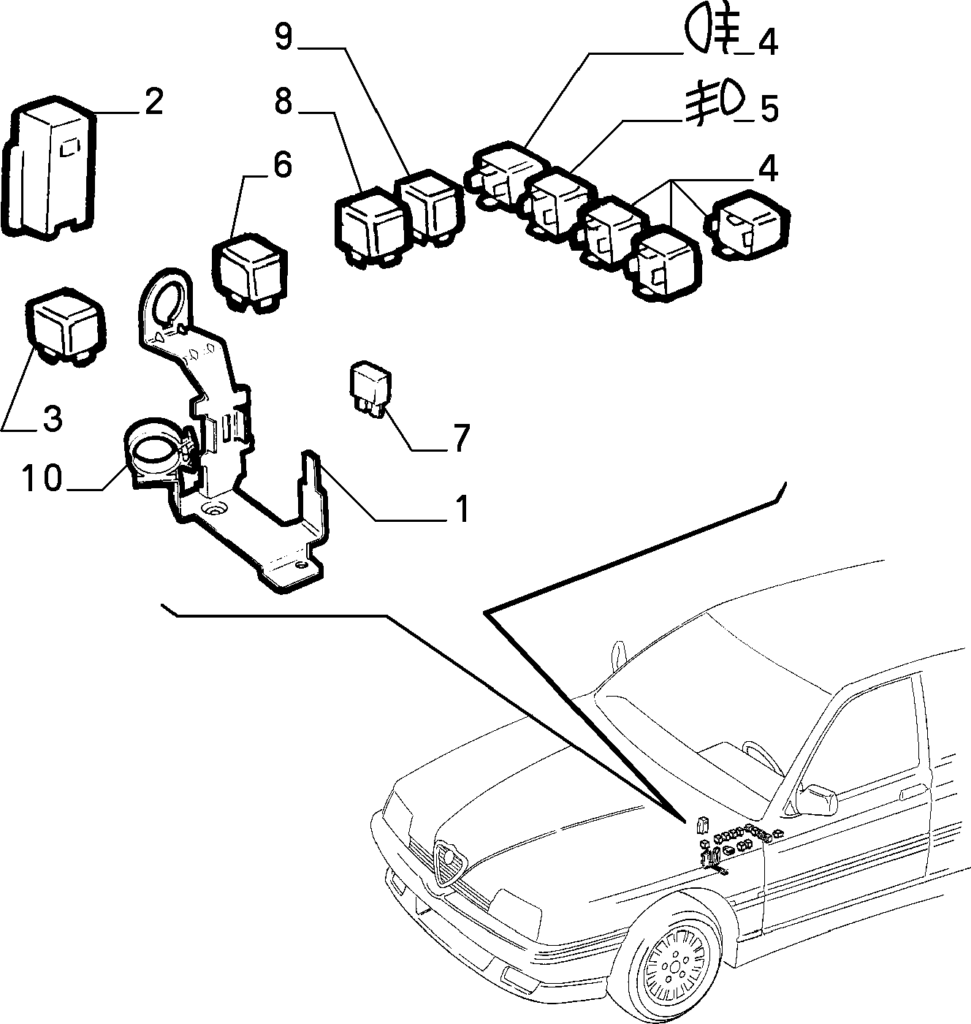

Schemat bloku przekaźników pod maską Alfa Romeo 164 — Schemat bloku przekaźników w komorze silnika Alfa Romeo 164 (1)

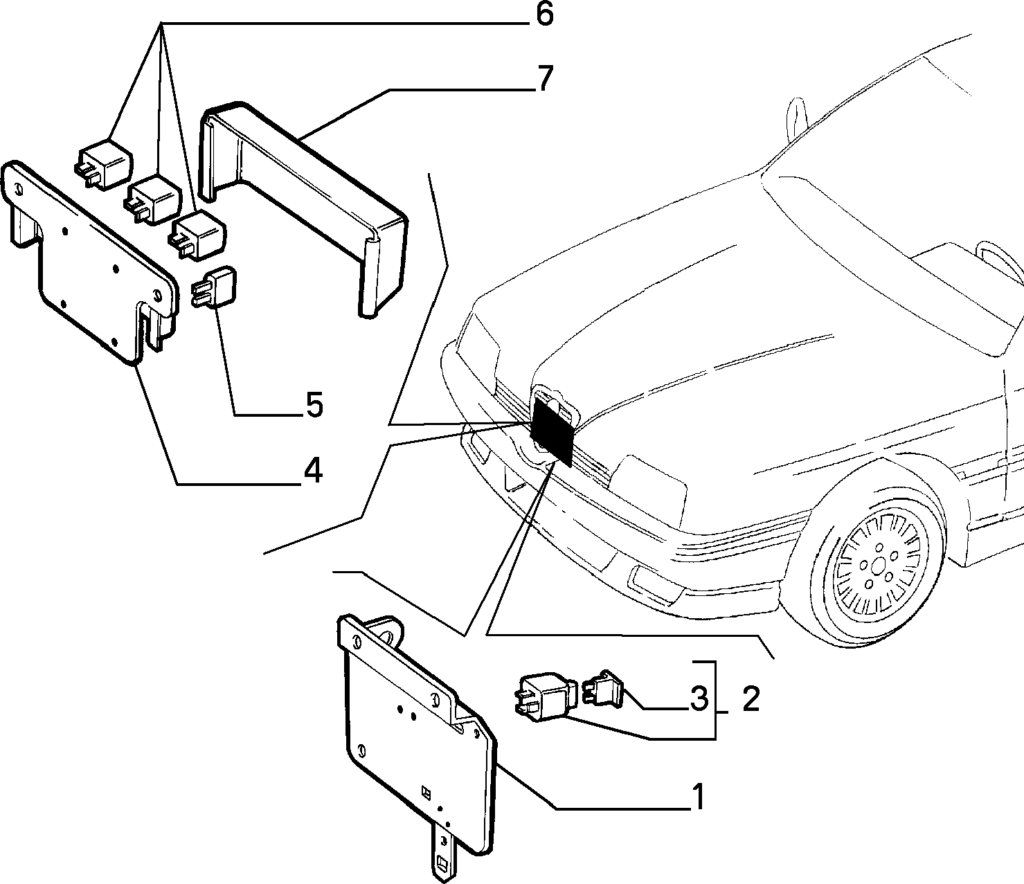

Schemat bloku bezpieczników pod maską Alfa Romeo 164 — Schemat bloku bezpieczników i przekaźników w komorze silnika Alfa Romeo 164 (2)

Przykładowe zdjęcie

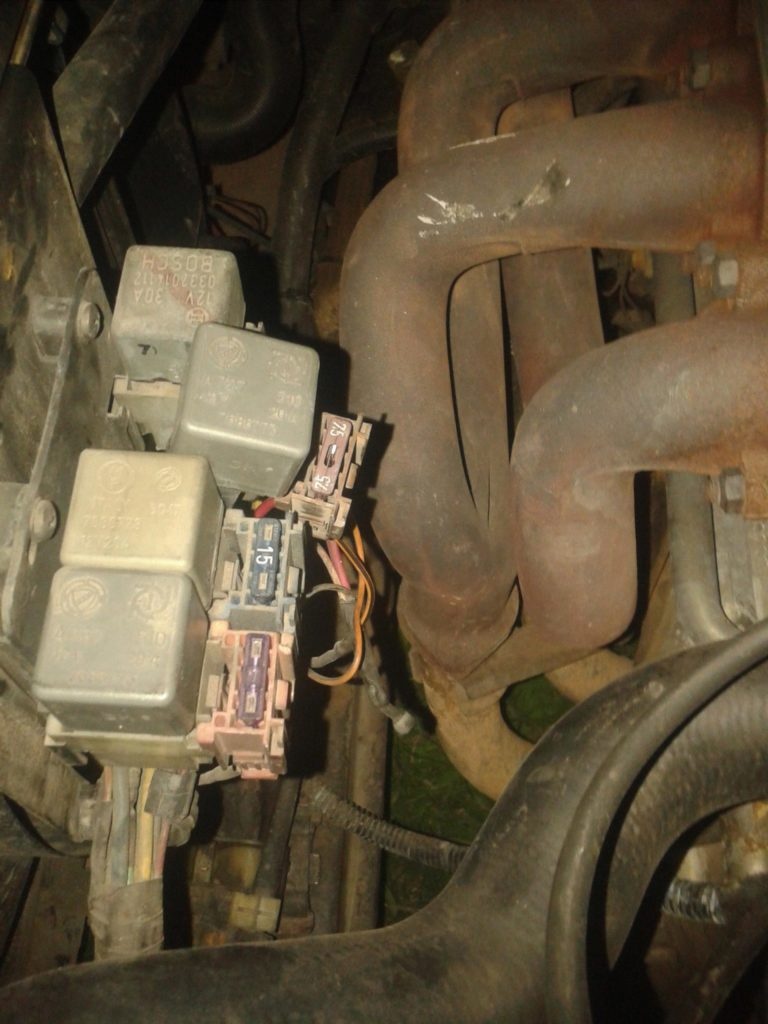

Zdjęcie bloku bezpieczników pod maską Alfa Romeo 164 — Rzeczywiste zdjęcie bloku bezpieczników i przekaźników w komorze silnika Alfa Romeo 164

Numer	Ampery [A]	Opis
Reklama
1	15	Pompa paliwa.
2	3	Sterownik silnika (ECM).
3	75	Czujnik tlenu (sonda lambda).

Przekaźniki

Numer	Opis
1	Przekaźnik ogólny (główny).
2	Przekaźnik pompy paliwa.
3	Przekaźnik napędu systemu zmiany faz rozrządu (VVT).
4	Przekaźnik 2 sterownika silnika (ECM).

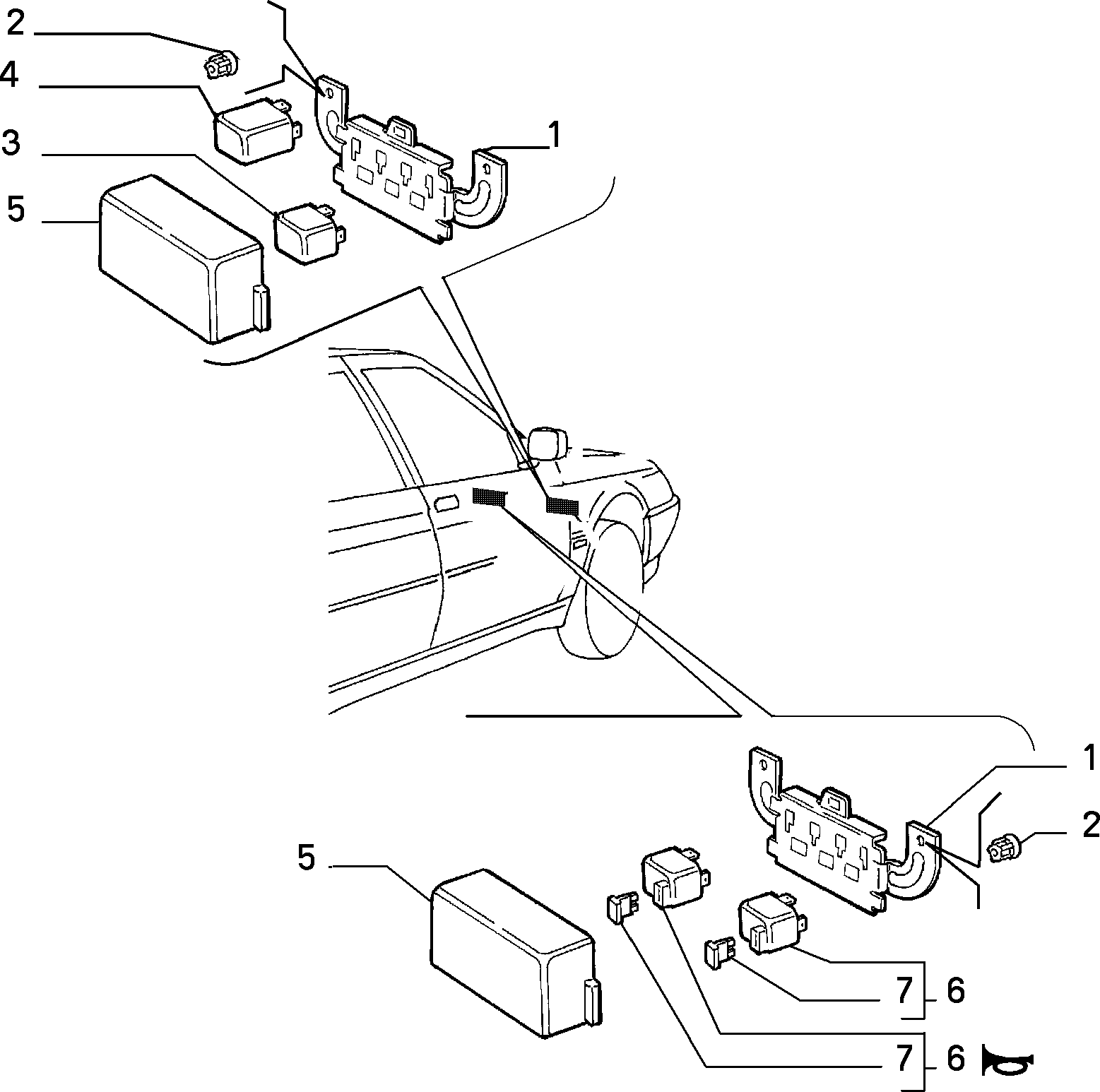

Schemat bloku bezpieczników w komorze silnika Alfa Romeo 164 (3) — Schemat trzeciego bloku bezpieczników w komorze silnika Alfa Romeo 164

Skrzynka bezpieczników w bagażniku

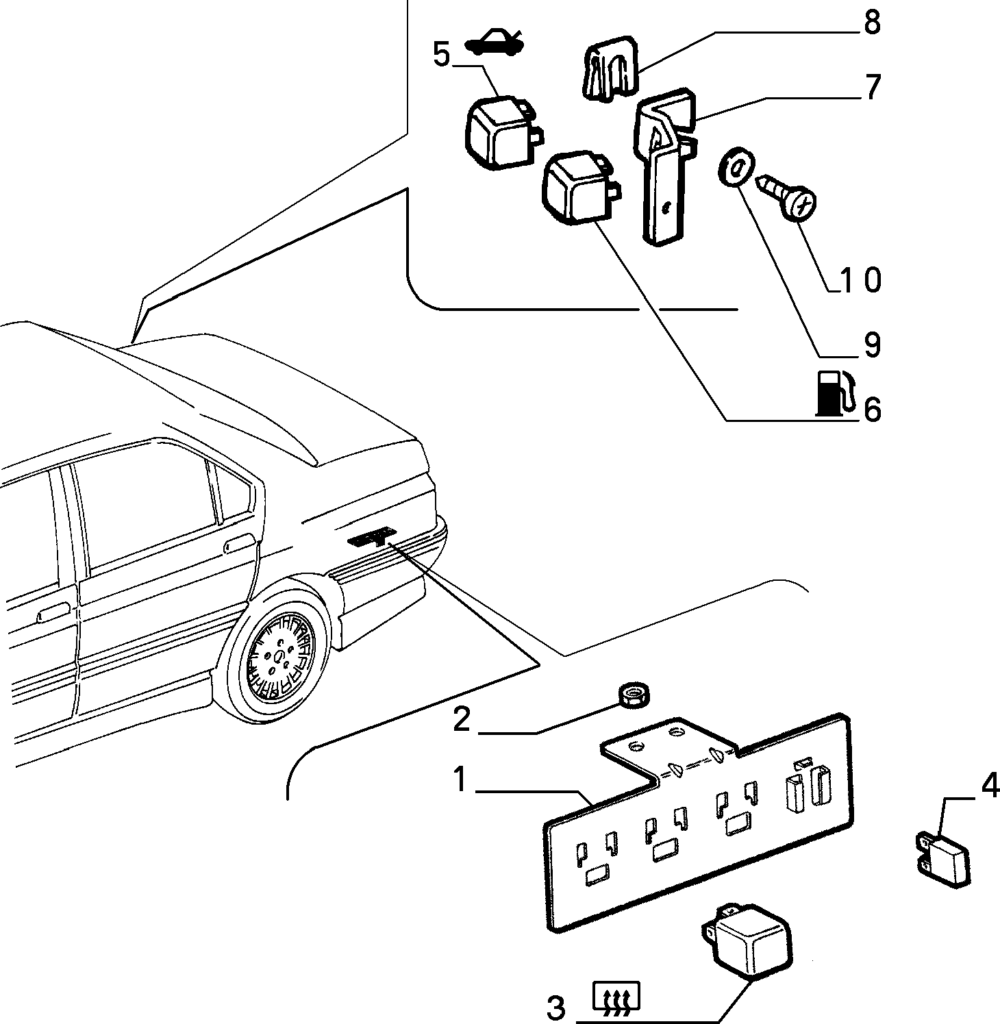

Schemat rozmieszczenia bezpieczników w bagażniku Alfa Romeo 164 — Schemat skrzynki bezpieczników w bagażniku Alfa Romeo 164 (1987-1997)

Opis elementów

Numer	Ampery [A]	Opis
1	10	System przeciwkradzieżowy (immobilizer).
2	3	Sygnał dźwiękowy (syrena) systemu przeciwkradzieżowego.
3	10	Telefon.
4	40	Ogrzewanie tylnej szyby.

Przekaźniki

Numer	Opis
1	Przekaźnik sterowania zawieszeniem.
2	Przekaźnik ogrzewania tylnej szyby.
3	Przekaźnik elektrycznej regulacji tylnego siedzenia.

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników i przekaźników w kabinie znajduje się pod deską rozdzielczą, po lewej stronie (od strony kierowcy). Skrzynki bezpieczników i przekaźników w komorze silnika znajdują się pod maską – źródło nie precyzuje ich dokładnego położenia względem innych elementów. Skrzynka bezpieczników w bagażniku znajduje się w przedziale bagażowym pojazdu.

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Gdzie znajdę bezpiecznik zapalniczki w Alfa Romeo 164 (1987-1997)?

W Alfa Romeo 164 (1987-1997) tego obwodu pilnuje pozycja 1 o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą), pozycja 3 o wartości 20 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą), pozycja 24 o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Zobacz również: Alfa Romeo 4C (2013-2016) – skrzynka bezpieczników

Który bezpiecznik odpowiada za pompę paliwa w Alfa Romeo 164 (1987-1997)?

W modelu Alfa Romeo 164 (1987-1997) znajdziesz go tutaj: pozycja 1 o wartości 15 A w skrzynce: skrzynki bezpieczników i przekaźników w komorze silnika oraz pozycja 2 w skrzynce: skrzynki bezpieczników i przekaźników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika spryskiwaczy — gdzie jest w Alfa Romeo 164 (1987-1997)?

W modelu Alfa Romeo 164 (1987-1997) za ten obwód odpowiada pozycja 19 o wartości 20 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Jak znaleźć bezpiecznik wycieraczek w Alfa Romeo 164 (1987-1997)?

W Alfa Romeo 164 (1987-1997) tego obwodu pilnuje pozycja 16 o wartości 20 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Alfa Romeo 164 (1987-1997) — gdzie jest bezpiecznik klimatyzacji?

W modelu Alfa Romeo 164 (1987-1997) znajdziesz go tutaj: pozycja 10 o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą) oraz pozycja 28 o wartości 3 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Pod którym numerem jest bezpiecznik świateł mijania w Alfa Romeo 164 (1987-1997)?

W modelu Alfa Romeo 164 (1987-1997) za ten obwód odpowiada pozycja 7 o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą), pozycja 8 o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą), pozycja B w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Zobacz również: Alfa Romeo MiTo (2013-2018) – skrzynka bezpieczników

Gdzie znajduje się bezpiecznik ogrzewania tylnej szyby w Alfa Romeo 164 (1987-1997)?

W Alfa Romeo 164 (1987-1997) tego obwodu pilnuje pozycja 3 o wartości 20 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą), pozycja 4 o wartości 40 A w skrzynce: skrzynka bezpieczników w bagażniku, pozycja 2 w skrzynce: skrzynka bezpieczników w bagażniku. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik świateł przeciwmgielnych w Alfa Romeo 164 (1987-1997)?

W modelu Alfa Romeo 164 (1987-1997) znajdziesz go tutaj: pozycja 17 o wartości 15 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą) oraz pozycja 22 o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajdę bezpiecznik podgrzewania foteli w Alfa Romeo 164 (1987-1997)?

W modelu Alfa Romeo 164 (1987-1997) za ten obwód odpowiada pozycja 9 o wartości 20 A w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą) oraz pozycja H w skrzynce: skrzynka bezpieczników i przekaźników w kabinie (pod deską rozdzielczą). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
