Alfa Romeo 4C (2013-2016) – skrzynka bezpieczników
Alfa Romeo 4C (2013-2016) – schemat bezpieczników
Rok produkcji: 2013, 2014, 2015, 2016
Skrzynka bezpieczników na desce rozdzielczej
Skrzynka bezpieczników na desce rozdzielczej jest częścią modułu sterującego nadwozia (BCM) i znajduje się po stronie pasażera, pod podłogą pasażera z przodu.
| Wgłęb. | Nr | Mini bez. | Opis |
| 3 | F53 | 7,5 | Węzeł tablicy rozdzielczej |
| 4 | F38 | 15 | Centralny zamek |
| 5 | F36 | 10 | Gniazdo diagnostyczne;
Radio samochodowe; TPMS; Alarm. |
| 6 | F43 | 20 | Podkładka dwukierunkowa |
| 7 | F48 | 20 | Okno zasilania pasażera |
| 9 | F50 | 7,5 | Poduszka powietrzna |
| 10 | F51 | 7,5 | Przekaźnik spryskiwacza reflektorów;
Przekaźnik sprężarki klimatyzacji; Przekaźnik świateł drogowych; Sterownik parkowania; Radio samochodowe; Wyłącznik świateł stop. |
| 11 | F37 | 7,5 | Przełącznik świateł stopu;
Węzeł tablicy rozdzielczej. |
| 12 | F49 | 5 | Moduł zmiany biegów skrzyni biegów;
Lampka zapalniczki samochodowej; Moduł stylu jazdy; Przekaźnik podgrzewanych lusterek. |
| 13 | F31 | 5 | Kontrola klimatyzacji;
Sterownik nadwozia. |
| 14 | F47 | 20 | Okno zasilania sterownika |

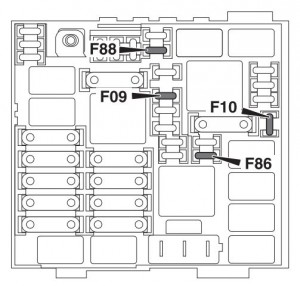

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników komory silnika znajduje się po lewej
stronie komory silnika, obok akumulatora.
| Wgłęb. | Maxi
bez. |
Mini
bez. |
Opis |
| F01 | 70 | – | Kontroler nadwozia |
| F03 | 20 | – | Stacyjka |
| F04 | 40 | – | Pompa zapobiegająca
blokowaniu się hamulców. |
| F05 | 20 | – | Zawór przeciwblokujący hamulca |
| F06 | 40 | – | Wentylator chłodnicy –
niska prędkość. |
| F07 | 50 | – | Wentylator chłodnicy –
duża prędkość. |
| F08 | 20 | – | Silnik dmuchawy |
| F09 | – | 5 | Przełącznik świateł drogowych |
| F10 | – | 10 | Klakson |
| F11 | – | 20 | Układ napędowy |
| F14 | – | 15 | Skrzynia biegów Alfa
z podwójnym sprzęgłem. |
| F15 | – | 15 | Skrzynia biegów Alfa
z podwójnym sprzęgłem. |
| F 16 | – | 5 | Skrzynia biegów Alfa
z podwójnym sprzęgłem; BCM. |
| F17 | – | 10 | Układ napędowy |
| F18 | – | 5 | Układ napędowy |
| F19 | – | 7,5 | Sprężarka klimatyzacji |
| F21 | – | 20 | Pompa paliwowa |
| F22 | – | 20 | Zasilanie jednostki
sterującej silnika. |
| F24 | – | 5 | Układ przeciwblokujący (ABS) |
| F30 | – | 10 | Pompa wodna, HVAC |
| F82 | 30 | – | Spryskiwacz reflektora |
| F83 | 40 | – | Alfa Twin Clutch
Transmission Pump. |
| F84 | – | 5 | Po uruchomieniu pompy |
| F86 | – | 15 | Tylne gniazdo zasilania 12V |
| F88 | – | 7,5 | Podgrzewane lustra |
