Rok produkcji: 1992, 1993, 1994, 1995, 1996, 1997.

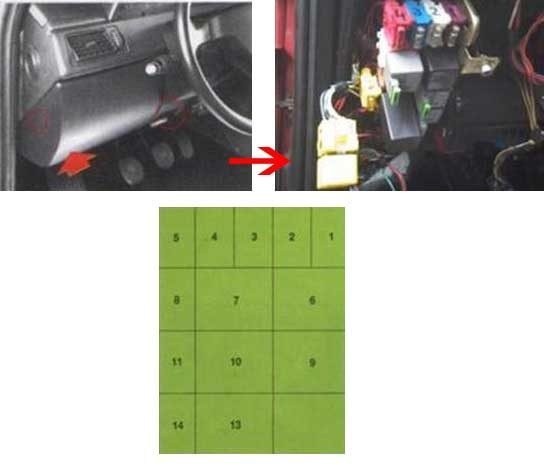

Schemat ogólny
Źródło nie podaje dla tego bloku numeracji poszczególnych bezpieczników i przekaźników – poniżej zestawienie na podstawie opisu producenta, bez numerów pozycji.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| — | 20 | Spryskiwacz / wycieraczka reflektorów. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | 30 | Regulacja zawieszenia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | 30 | Otwieranie klapy bagażnika. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | 30 | Regulacja fotela. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | 25 | Elektryczny podnośnik szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | 25 | Elektryczny podnośnik szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | 25 | Elektryczny podnośnik szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | 10 | ABS. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Przekaźniki
| Numer | Opis |
|---|---|
| — | Przekaźnik świateł do jazdy dziennej I. |
| — | Przekaźnik spryskiwacza reflektorów (czarny). |
| — | Przekaźnik zawieszenia (brązowy). |
| — | Przekaźnik otwierania klapy bagażnika (czerwony). |
| — | Przekaźnik świateł do jazdy dziennej II. |
| — | Przekaźnik silnika wentylatora chłodzenia cieczy (zielony). |
| — | Przekaźnik silnika szyberdachu (biały). |

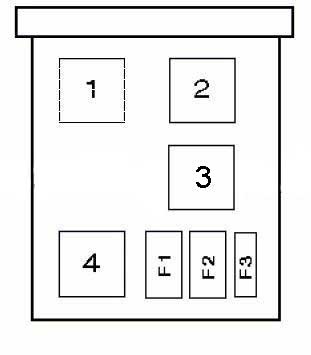

Zwykle są dwa. Pierwszy znajduje się przy reflektorze i pokrywie chłodnicy, pod osłoną ochronną.
Opis schematu przekaźników i bezpieczników
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 7,5 | Pompa paliwa. |
| F2 | 7,5 | Czujnik lambda. |
| F3 | 3 | Sterownik silnika (ECU). |
Przekaźniki
| Numer | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Przekaźnik sterownika silnika 1. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Przekaźnik czasowy rozrządu. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Przekaźnik pompy paliwa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Przekaźnik 2 sterownika silnika. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Drugi blok znajduje się przy czujniku ABS, nad cylindrem hamulcowym.
Legenda
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 30 | Silnik wentylatora klimatyzacji. |
| F2 | 40 | Wentylator chłodzący skraplacza klimatyzacji. |
| F3 | 15 | Kompresor klimatyzacji. |
Przekaźniki
| Numer | Opis |
|---|---|
| 1 | Przekaźnik silnika wentylatora skraplacza klimatyzacji. |
| 2 | Przekaźnik czasowy wentylatora skraplacza klimatyzacji. |
| 3 | Przekaźnik sprzęgła kompresora klimatyzacji. |
| 4 | Przekaźnik klimatyzacji. |
Tylko w wersjach z silnikiem V16 i 2,5 w komorze silnika montowany jest dodatkowo trzeci blok przekaźników i bezpieczników. Źródło nie zamieszcza dla niego osobnego schematu graficznego.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 7,5 | Czujnik lambda. |
| F2 | 15 | System Motronic. |
Przekaźniki
| Numer | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Przekaźnik sterownika silnika I. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Przekaźnik pompy paliwa. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Przekaźnik sterownika silnika II. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Główna skrzynka bezpieczników znajduje się w kabinie pojazdu, po lewej stronie (od strony kierownicy). Dodatkowe bloki przekaźników i bezpieczników umieszczone są w komorze silnika: pierwszy przy reflektorze i pokrywie chłodnicy pod osłoną ochronną, drugi przy czujniku ABS nad cylindrem hamulcowym. W wersjach z silnikiem V16 i 2,5 w komorze silnika montowany jest dodatkowo trzeci blok przekaźników i bezpieczników.
W Alfa Romeo 155 (1992-1997) tego obwodu pilnuje pozycja F1 o wartości 7,5 A w skrzynce: dodatkowe bloki przekaźników i bezpieczników w komorze silnika, pozycja 3 w skrzynce: dodatkowe bloki przekaźników i bezpieczników w komorze silnika, pozycja 2 w skrzynce: dodatkowe bloki przekaźników i bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Alfa Romeo 155 (1992-1997) znajdziesz go tutaj: pozycja — o wartości 20 A w skrzynce: główna skrzynka bezpieczników w kabinie (po lewej stronie) oraz pozycja — w skrzynce: główna skrzynka bezpieczników w kabinie (po lewej stronie). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Alfa Romeo 155 (1992-1997) za ten obwód odpowiada pozycja — o wartości 20 A w skrzynce: główna skrzynka bezpieczników w kabinie (po lewej stronie). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Alfa Romeo 155 (1992-1997) tego obwodu pilnuje pozycja F2 o wartości 40 A w skrzynce: dodatkowe bloki przekaźników i bezpieczników w komorze silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Alfa Romeo 155 (1992-1997) znajdziesz go tutaj: pozycja — o wartości 30 A w skrzynce: główna skrzynka bezpieczników w kabinie (po lewej stronie) oraz pozycja — w skrzynce: główna skrzynka bezpieczników w kabinie (po lewej stronie). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Alfa Romeo 155 (1992-1997) za ten obwód odpowiada pozycja — o wartości 25 A w skrzynce: główna skrzynka bezpieczników w kabinie (po lewej stronie). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
