Alfa Romeo GT (2004-2010) – skrzynka bezpieczników
Alfa Romeo GT (2004-2010) – schemat skrzynki bezpieczników
Rok produkcji: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo GT (2004-2010) to bezpiecznik F44 w skrzynce bezpiecznikowej na desce rozdzielczej.
Skrzynka bezpieczników na desce rozdzielczej

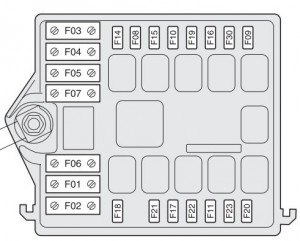

Skrzynka bezpieczników obok akumulatora
Skrzynka bezpieczników na biegunie dodatnim akumulatora
Tabela zbiorcza bezpieczników
| Światła | Lokalizacja | Bezpiecznik | Ampery [A] |
| Światło ostrzegawcze | Deska rozdzielcza | F53 | 10 |
| Prawe światło mijania | Deska rozdzielcza | F12 | 10 |
| Lewe światło mijania | Deska rozdzielcza | F13 | 10 |
| Prawe światło drogowe | Bateria | F14 | 10 |
| Lewe światło drogowe | Bateria | F15 | 15 |
| Światła przeciwmgielne | Bateria | F30 | 15 |
| Światło hamowania | Deska rozdzielcza | F37 | 10 |
| Światło cofania | Deska rozdzielcza | F35 | 7,5 |
| +30 kierunkowskazów | Deska rozdzielcza | F53 | 10 |
| Opis | Lokalizacja | Bezpiecznik | Ampery [A] |
| Pompa przekładni Selespeed | Bateria (biegun dodatni) | F03 (BEZPIECZNIK MAXI) | 30 |
| Dodatkowa grzałka | Bateria (biegun dodatni) | F03 (BEZPIECZNIK MAXI) | 30 |
| Urządzenie do ustawiania reflektorów | Deska rozdzielcza | F13 | 10 |
| System kontroli klimatu | Deska rozdzielcza | F31 | 7,5 |
| System kontroli klimatu | Deska rozdzielcza | F39 | 15 |
| Sprężarka klimatyzacji | Bateria | F1 | 7,5 |
| Cewki przekaźnika zespołu nagrzewnicy | Deska rozdzielcza | F31 | 7,5 |
| Na klucz +30 | Deska rozdzielcza | F32 | 15 |
| Przekładnia Selespeed | Bateria | F11 | 15 |
| Przekładnia Selespeed | Deska rozdzielcza | F51 | 7,5 |
| Radio | Deska rozdzielcza | F39 | 15 |
| Nawigator | Deska rozdzielcza | F39 | 15 |
| Ogrzewanie tylnej szyby | Deska rozdzielcza | F40 | 30 |
| Szyba przednia – spryskiwacz szyby tylnej (pompa) | Deska rozdzielcza | F43 | 30 |
| Zapalniczka | Deska rozdzielcza | F44 | 20 |
| Fotele ogrzewane elektrycznie | Deska rozdzielcza | F45 | 15 |
| Podgrzewane lusterka boczne – podgrzewane dysze | Deska rozdzielcza | F51 | 7,5 |
| Tempomat | Deska rozdzielcza | F35 | 7,5 |
| Centralny zamek | Deska rozdzielcza | F38 | 20 |
| Spryskiwacz reflektorów | Bateria | F5 | 20 |
| Usługi + 30 | Deska rozdzielcza | F39 | 15 |
| Usługi podstawowe (wtrysk elektroniczny) | Bateria | F8 | 7,5 |
| Usługi dodatkowe (wtrysk elektroniczny) | Bateria | F9 | 15 |
| Usługi dodatkowe | Deska rozdzielcza | F49 | 7,5 |
| Czujniki wolumetryczne | Deska rozdzielcza | F39 | 15 |
| Czujnik układu ESP | Deska rozdzielcza | F42 | 7,5 |
| Czujnik kąta skrętu | Deska rozdzielcza | F42 | 7,5 |
| Gniazdo diagnostyczne systemu EOBD | Deska rozdzielcza | F39 | 15 |
| Zaopatrzenie w telefon komórkowy | Deska rozdzielcza | F39 | 15 |
| Zasilanie sterownika drzwi kierowcy | Deska rozdzielcza | F47 | 20 |
| Zasilanie jednostki sterującej drzwiami pasażera | Deska rozdzielcza | F48 | 20 |
| Steruje oświetleniem | Deska rozdzielcza | F49 | 7,5 |
| System klimatyzacji steruje oświetleniem | Deska rozdzielcza | F35 | 7,5 |
| Zestaw wskaźników | Deska rozdzielcza | F37 | 10 |
| Zestaw wskaźników | Deska rozdzielcza | F53 | 10 |
| Sterownik drzwi kierowcy | Deska rozdzielcza | F39 | 15 |
| Jednostka sterująca ABS | Deska rozdzielcza | F42 | 7,5 |
| Jednostka sterująca ABS | Bateria (biegun dodatni) | F04 (BEZPIECZNIK MAXI) | 50 |
| Skrzynka kontrolna na desce rozdzielczej | Bateria (biegun dodatni) | F02 (BEZPIECZNIK MAXI) | 50 |
| Jednostka sterująca poduszką powietrzną | Deska rozdzielcza | F50 | 7,5 |
| Elektroniczna jednostka sterująca wtryskiem +30 | Bateria | F18 | 7,5 |
| Skrzynka sterownicza komory silnika (wersje benzynowe) | Bateria (biegun dodatni) | F70 (MEGA-FUSE) | 125 |
| Jednostka sterująca na desce rozdzielczej | Bateria (biegun dodatni) | F71 (BEZPIECZNIK MAXI | 70 |
| Jednostka sterująca przyczepy | Deska rozdzielcza | F36 | 10 |
| Wentylator klimatyzacji | Bateria (biegun dodatni) | F05 (BEZPIECZNIK MAXI) | 40 |
| Wentylator chłodnicy (pierwsza prędkość – wersje benzynowe) | Bateria (biegun dodatni) | F06 (BEZPIECZNIK MAXI) | 40 |
| Wentylator chłodnicy (druga prędkość – wersje benzynowe) | Bateria (biegun dodatni) | F07 (BEZPIECZNIK MAXI) | 40 |
| Klakson | Bateria (biegun dodatni) | F10 | 15 |
| Pompa paliwowa | Bateria | F21 | 15 |
| Wtryskiwacze (wersje benzynowe) | Bateria | F22 | 15 |
| Cewki zapłonowe | Bateria | F21 | 15 |
| Elektryczne odblokowanie tylnej klapy | Deska rozdzielcza | F60 (*) | 25 |
| Elektroniczny system wtrysku | Bateria | F 16 | 7,5 |
| System Bose | Deska rozdzielcza | F61 (*) | 15 |
| System Bose | Deska rozdzielcza | F62 (*) | 15 |
| Dodatkowa grzałka | Bateria | F08 | 30 |
| Stacyjka | Bateria (biegun dodatni) | F72 (BEZPIECZNIK MAXI) | 30 |
| Ogrzewanie świec żarowych (wersje JTD) | Bateria | F01 (BEZPIECZNIK MAXI) | 50 |
| Podgrzewany filtr oleju opałowego (wersje JTD) | Bateria | F20 | 20 |
| Skrzynka sterownicza komory silnika (wersje JTD) | Bateria (biegun dodatni) | F70 (MEGA-FUSE) | 150 |
| Wentylator chłodnicy (pierwsza prędkość – wersje JTD) | Bateria | F06 (BEZPIECZNIK MAXI) | 40 |
| Wentylator chłodnicy (druga prędkość – wersje JTD) | Bateria | F07 (BEZPIECZNIK MAXI) | 60 |
| Wtryskiwacze (wersje JTD) | Bateria | F22 | 20 |
(*) Bezpiecznik za skrzynką kontrolną na desce rozdzielczej na dodatkowym wsporniku
