Alfa Romeo 145 (1994-2000) – skrzynka bezpieczników

Alfa Romeo 145 (1994–2000) – schemat skrzynki bezpieczników

Rok produkcji: 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo 145 (1994–2000) to numer 6 (25 A) w skrzynce typu 1 albo numer 2 (20 A) w skrzynce typu 2. Obie skrzynki znajdują się w kabinie, na desce rozdzielczej.

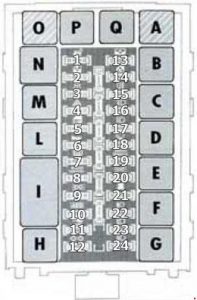

Skrzynka bezpieczników na desce rozdzielczej (typ 1)

Alfa Romeo 145 (1994-2000) – skrzynka bezpieczników
Alfa Romeo 145 – schemat skrzynki bezpieczników – deska rozdzielcza (typ 1)
Numer Ampery [A] Opis
1 7,5 1) Światła przyćmione (Dim-Dip)
30 2) Podgrzewanie foteli
2 25 Przednie szyby elektryczne
3 7,5 1) Kierunkowskazy, przednie szyby elektryczne, sterowanie sprężarką, przekaźnik czasowy wentylatora silnika, sterowanie otwieraniem bagażnika
20 2) Zegar, oświetlenie wnętrza, zestaw wskaźników, pilot centralnego zamka, radio, radiotelefon
20 3) Oświetlenie wnętrza i bagażnika, zegar, radio, przycisk otwierania bagażnika, sprężarka klimatyzacji
4 10 Światła ostrzegawcze, zabezpieczenie antykradzieżowe
5 20 Blokada drzwi (centralny zamek)
6 25 1) Klakson, zapalniczka, światła stopu, radio
20 2) Klakson
7 30 Ogrzewanie tylnej szyby, kontrolka ogrzewania tylnej szyby, odszranianie lusterek
8 15 1) Zestaw wskaźników, pompa spryskiwacza przedniej szyby, światła cofania, poduszka powietrzna, regulacja lusterek zewnętrznych, zegar, panel kontrolny, system Alfa Romeo Code, zawór recyrkulacji spalin (EGR)
15 2) Zestaw wskaźników, panel kontrolny, otwieranie bagażnika, regulacja lusterek zewnętrznych, poduszka powietrzna, recyrkulacja powietrza, sterowanie sprężarką, zawór recyrkulacji spalin (EGR, wersje TD), ABS, radiotelefon, dodatkowy sterownik ogrzewania (JTD)
15 3) Światła stopu, trzecie światło stopu, światło cofania, światło stopu przyczepy, spryskiwacz i wycieraczka tylnej szyby, kontrolka ładowania alternatora, kontrolka niskiego ciśnienia oleju, oświetlenie kontrolek
9 10 1) Prawe tylne światło pozycyjne, lewe oświetlenie tablicy rejestracyjnej, lewe przednie światło pozycyjne, kontrolka świateł pozycyjnych, oświetlenie zestawu wskaźników, oświetlenie kontrolek
10 2) Prawe przednie światło pozycyjne i kontrolka, lewe tylne światło pozycyjne, prawe oświetlenie tablicy rejestracyjnej, lewe światło pozycyjne przyczepy, zestaw wskaźników, sterowanie oświetleniem
10 10 1) Zegar, oświetlenie wnętrza, zestaw wskaźników, pilot centralnego zamka
10 2) Układ ABS
11 30 1) Podgrzewanie foteli
7,5 2) Wentylator silnika, sterownik systemu Code, sterownik sprężarki (TD)
7,5 3) System Alfa Romeo Code (silniki T.SPARK), wentylator chłodnicy silnika, układ wtryskowy
12 30 1) Wentylator silnika (silnik Boxer)
7,5 2) Przekaźnik blokady drzwi i alarmu, zasilanie systemu TELEPASS (elektroniczny pobór opłat)
7,5 3) Kierunkowskazy
13 30 Szyberdach elektryczny
14 25 Tylne szyby elektryczne
15 7,5 1) Tylne światło przeciwmgielne (samochód i przyczepa), kontrolka tylnego światła przeciwmgielnego
16 15 Prawe światło drogowe
17 15 Lewe światło drogowe, kontrolka świateł drogowych
18 20 Wycieraczka przedniej szyby, podgrzewanie foteli
19 25 1) Wycieraczka tylnej szyby, sterownik sprężarki (TD), wentylator chłodnicy (TD i T.SPARK), podgrzewanie foteli
10 2) Zapalniczka
10 3) Oświetlenie schowka, przednie szyby elektryczne, tylne szyby elektryczne, ogrzewanie tylnej szyby, regulacja lusterek zewnętrznych, szyberdach, sprężarka klimatyzacji, odcięcie obciążeń podczas rozruchu
20 10 1) Oświetlenie zestawu wskaźników, oświetlenie kontrolek, lewe tylne światło pozycyjne, prawe oświetlenie tablicy rejestracyjnej, prawe przednie światło pozycyjne, kontrolka świateł pozycyjnych
10 2) Zapalniczka, lewe przednie światło pozycyjne, prawe tylne światło pozycyjne, lewe oświetlenie tablicy rejestracyjnej, prawe światło pozycyjne przyczepy, światła przeciwmgielne i kontrolka, przednie szyby elektryczne, tylne szyby elektryczne, regulacja lusterek zewnętrznych, radio
21 20 1) Nagrzewnica, wentylator
30 2) Nagrzewnica, wentylator
22 20 Światła przeciwmgielne, kontrolka świateł przeciwmgielnych
23 10 1) Prawe światło mijania, regulacja zasięgu reflektorów
10 2) Lewe światło mijania
24 10 1) Lewe światło mijania
10 2) Prawe światło mijania, regulacja zasięgu reflektorów
Przekaźnik
a Przekaźnik szyberdachu
b Sterownik tylnego światła przeciwmgielnego
c 1) Przekaźnik tylnego światła przeciwmgielnego
2) Przekaźnik szyberdachu
d Przekaźnik świateł drogowych
e Przekaźnik zasilania po włączeniu zapłonu
f Przekaźnik świateł przeciwmgielnych
g Przekaźnik świateł mijania
h Przekaźnik ogrzewania tylnej szyby
i Sterownik blokady drzwi (centralny zamek)
j Przekaźnik klaksonu
M Przekaźnik świateł pozycyjnych
N Elektroniczny przerywacz wycieraczek przedniej szyby
O –
P. 1) Przekaźnik świateł przyćmionych (Dim-Dip)
2) Przekaźnik wentylatora chłodnicy silnika
Q 1) Przekaźnik wentylatora chłodnicy silnika
2) Przekaźnik kierunkowskazów i świateł awaryjnych
1)… lub 2)… lub 3)…

Skrzynka bezpieczników na desce rozdzielczej (typ 2)

Alfa Romeo 145 (1994-2000) – skrzynka bezpieczników
Alfa Romeo 145 – schemat skrzynki bezpieczników – deska rozdzielcza (typ 2)
Numer Ampery [A] Opis
1 10 Światła awaryjne
2 20 Klakson, zapalniczka, światła stopu, radio
3 20 Wycieraczki
4 20 Ogrzewanie tylnej szyby
5 10 Oświetlenie zestawu wskaźników, oświetlenie kontrolek, lewe tylne światło pozycyjne, prawe oświetlenie tablicy rejestracyjnej, prawe przednie światło pozycyjne, kontrolka świateł pozycyjnych
6 10 Prawe tylne światło pozycyjne, lewe oświetlenie tablicy rejestracyjnej, lewe przednie światło pozycyjne
7 10 Prawe światło mijania
8 10 Lewe światło mijania
9 10 Prawe światło drogowe
10 10 Lewe światło drogowe, kontrolka świateł drogowych
11 7,5 Tylne światło przeciwmgielne, kontrolka tylnego światła przeciwmgielnego
12 30 Ogrzewanie tylnej szyby, kontrolka ogrzewania tylnej szyby
13 20 Nagrzewnica, wentylator
14 25 Wentylator silnika
15 10 Zestaw wskaźników, spryskiwacz reflektorów, światła cofania, poduszka powietrzna, zegar, wentylator silnika, system Alfa Romeo Code
16 20 Zegar, oświetlenie wnętrza, zestaw wskaźników, zamki drzwi
17 7,5 Kierunkowskazy, sterowanie sprężarką, przekaźnik czasowy wentylatora silnika, sterowanie szyberdachem
Przekaźnik
I2 Przekaźnik ogrzewania tylnej szyby
I3 Przekaźnik klaksonu
I25 Przekaźnik tylnego światła przeciwmgielnego
I35 Przekaźnik zasilania po włączeniu zapłonu
I49 Przekaźnik świateł mijania
I50 Przekaźnik świateł drogowych
I64 Przekaźnik świateł pozycyjnych
N14 Elektroniczny przerywacz wycieraczek przedniej szyby

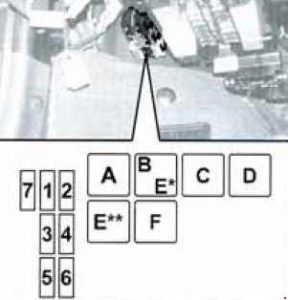

Alfa Romeo 145 (1994-2000) – skrzynka bezpieczników
Alfa Romeo 145 – schemat skrzynki bezpieczników – deska rozdzielcza (typ 2)

* – lokalizacja dla silników T.SPARK
** – lokalizacja dla silnika 1.9 JTD

Numer Ampery [A] Opis
1 10 Sprężarka klimatyzacji
2 20 Spryskiwacz reflektorów
3 30 Szyby elektryczne i centralny zamek
4 10 Poduszki powietrzne, zestaw wskaźników
5 7,5 Odszranianie lusterek zewnętrznych
6 20 Alarm
7 7,5 System Alfa Romeo Code (silniki T.SPARK)
Przekaźnik
a Przekaźnik kierunkowskazów
b Przekaźnik sterujący podgrzewaniem paliwa (tylko 1.9 JTD)
c Przekaźnik spryskiwaczy reflektorów (zależnie od wersji i rynku)
d Przekaźnik szyby elektrycznej pasażera
e Przekaźnik odszraniania lusterek zewnętrznych (zależnie od wersji i rynku)
f Przekaźnik otwierania klapy bagażnika (zależnie od wersji i rynku)

Skrzynka bezpieczników w komorze silnika

T.SPARK

Alfa Romeo 145 (1994-2000) – skrzynka bezpieczników
Alfa Romeo 145 – schemat skrzynki bezpieczników – komora silnika T.SPARK)

1.9 JTD

Alfa Romeo 145 (1994-2000) – skrzynka bezpieczników
Alfa Romeo 145 – schemat skrzynki bezpieczników – komora silnika (1.0 JTD)
Numer Ampery [A] Opis
1 30 Odbiorniki zasilane po włączeniu zapłonu (kluczyk w pozycji MAR)
2 40 Wentylator chłodnicy silnika
3 60 Główne zasilanie niemal całej instalacji elektrycznej
4 60 Główne zasilanie niemal całej instalacji elektrycznej
5 60 Układ ABS
6 30 Elektroniczny układ wtryskowo-zapłonowy (tylko silniki benzynowe)
7 70 Dodatkowa nagrzewnica (wersja 1.9 JTD, zależnie od wersji i rynku)
8 60 Świece żarowe i podgrzewanie filtra paliwa (wersja 1.9 JTD)

Dodatkowe bezpieczniki (T.SPARK)

Alfa Romeo 145 (1994-2000) – skrzynka bezpieczników
Alfa Romeo 145 – schemat skrzynki bezpieczników – dodatkowe bezpieczniki (T.SPARK)
Numer Ampery [A] Opis
1 15 Układ wtryskowy
2 15 Układ wtryskowy
Przekaźnik
a Przekaźnik główny
b Przekaźnik pompy paliwa i przekaźnik serwisowy
c Przekaźnik sprężarki klimatyzacji (zależnie od wersji i rynku)
d Przekaźnik drugiego biegu wentylatora chłodnicy

Dodatkowe bezpieczniki (1,9 JTD)

W wersji 1.9 JTD na specjalnym wsporniku pod wykładziną podłogi po stronie pasażera, przy sterowniku wtrysku, znajduje się komplet bezpieczników i przekaźników.

Alfa Romeo 145 (1994-2000) – skrzynka bezpieczników
Alfa Romeo 145 – schemat bezpieczników – dodatkowe bezpieczniki (1,9 JTD)
Numer Ampery [A] Opis
1 7,5 System Alfa Romeo Code
2 7,5 Układ wtryskowy
Przekaźnik
a Przekaźnik pompy paliwa
b Przekaźnik układu wtryskowego
Alfa Romeo 145 (1994-2000) – skrzynka bezpieczników
Alfa Romeo 145 – schemat bezpieczników – dodatkowe bezpieczniki (1,9 JTD)
Numer Ampery [A] Opis
1 40 Wentylator chłodnicy silnika
Przekaźnik
a Przekaźnik drugiego biegu wentylatora chłodnicy (wersja z nagrzewnicą)
b Przekaźnik pierwszego biegu wentylatora
c Przekaźnik drugiego biegu wentylatora
d Przekaźnik sprężarki klimatyzacji

W wersji 1.9 JTD (zależnie od wersji i rynku) w pobliżu prawego reflektora znajdują się przekaźniki:
– dodatkowej nagrzewnicy w kabinie, poziom 1,
– dodatkowej nagrzewnicy w kabinie, poziom 2,
– wyłącznik bezpieczeństwa dodatkowej nagrzewnicy.
Ponadto w wersjach z klimatyzacją na kanale wentylatora silnika znajduje się przełącznik drugiego biegu wentylatora silnika.

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Pod którym numerem jest bezpiecznik zapalniczki w Alfa Romeo 145 (1994–2000)?

Zapalniczkę zabezpiecza numer 6 (25 A) w skrzynce w kabinie, na desce rozdzielczej (typ 1) albo numer 2 (20 A) w skrzynce typu 2. Sprawdź naklejkę pod pokrywą swojej skrzynki, bo obie występowały w tym modelu.

Gdzie jest bezpiecznik świateł mijania w Alfa Romeo 145 (1994–2000)?

Światła mijania zabezpieczają numery 7 (10 A, prawe) i 8 (10 A, lewe) w skrzynce typu 2. W skrzynce typu 1 odpowiadają za nie numery 23 i 24 (po 10 A).

Który bezpiecznik odpowiada za światła przeciwmgielne w Alfa Romeo 145 (1994–2000)?

Przednie światła przeciwmgielne zabezpiecza numer 22 (20 A) w skrzynce w kabinie, na desce rozdzielczej (typ 1). Tylne światło przeciwmgielne to numer 15 (7,5 A) w skrzynce w kabinie, na desce rozdzielczej (typ 1) albo numer 11 (7,5 A) w skrzynce typu 2.

Który bezpiecznik odpowiada za wycieraczki w Alfa Romeo 145 (1994–2000)?

Wycieraczkę przedniej szyby zabezpiecza numer 18 (20 A) w skrzynce w kabinie, na desce rozdzielczej (typ 1), a w skrzynce typu 2 numer 3 (20 A).

Który bezpiecznik odpowiada za ogrzewanie tylnej szyby w Alfa Romeo 145 (1994–2000)?

Ogrzewanie tylnej szyby zabezpiecza numer 7 (30 A) w skrzynce w kabinie, na desce rozdzielczej (typ 1). W skrzynce typu 2 jest to numer 4 (20 A) oraz numer 12 (30 A).
