BMW Z3 (1995-2002) – skrzynka bezpieczników

11/12/2020

Spis treści

BMW Z3 (1995-2002) – schemat skrzynki bezpieczników

Rok produkcji: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Bezpiecznik zapalniczki (gniazdo zasilania) w BMW Z3 (1995-2002) to bezpiecznik 4 w skrzynce bezpiecznikowej

Przednia skrzynka rozdzielcza

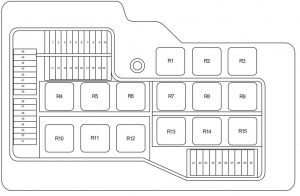

BMW Z3 – schemat skrzynki bezpieczników – przednia skrzynka rozdzielcza
Nr
Amp [A]
Opis
1
2
3
4
5 5 ’95 -’99:

Przekaźnik klaksonowy.

15 ’99 -’02:

Przekaźnik klaksonowy.

6 5 Oświetlenie lusterka do makijażu;

Sterownik miękkiego dachu.

7 5 Jednostka sterująca radiem;

Wzmacniacz antenowy AM/FM (z centralnym zamkiem pilota)

Jednostka sterująca monitora pokładowego

Przełącznik dźwięku przestrzennego

Interfejs
Komputer nawigacyjny

Odbiornik GPS

Elektronika nadawczo-odbiorcza/ładująca

Przycisk, otwierany miękki dach zamknięty

Podstawowy interfejs telefoniczny

Wejście głosowe

Skrzynka wysuwania

Jednostka sterująca telematyka (TCU-Everest)

Uniwersalny moduł ładowania elektronicznego i

zestawu głośnomówiącego (ULF)

8 5 Sekwencyjna przekładnia mechaniczna
9 5 Jednostka sterująca modułu ogólnego

Jednostka sterująca centrum przełączania świateł

Moduł tempomatu

Przełącznik świateł hamowania

Sprężyna spiralna

Moduł przełącznika sprzęgła

10 5 Jednostka sterująca zestawu wskaźników
11 5 Czujnik bocznej poduszki powietrznej LH (satelita)

Czujnik bocznej poduszki powietrznej RH (satelita)

Jednostka sterująca wielu systemów bezpieczeństwa

Czujnik Halla, zapięcie pasów

Elektroniczne sterowanie fotelem

12 7,5 Centrum przełączników
13 7,5 Czujnik dachowania
14 5 Elektroniczna jednostka sterująca immobilizera

Blokada zmiany biegów

15 5 Czujnik deszczu

Sterownik przerywanej pracy wycieraczek/spryskiwaczy z tyłu

16
17 30 Ogólna jednostka sterująca modułu
18 20 Zapalniczka
19
20
21
22 15 ’95 -’99:

Sekwencyjna mechaniczna skrzynia biegów

25 ’99 -’02:

Sekwencyjna mechaniczna skrzynia biegów;

Kompensator.

23 25 Pomocnicza pompa wodna
24 10 Elektrochromowe wewnętrzne lusterko wsteczne

Jednostka odległości parkowania (PDC)

25 15 Lusterko zewnętrzne, strona pasażera

Wyłącznik termiczny, podgrzewane dysze zraszające

26 15 Otwieracz drzwi garażowych
27 10 Przekaźnik światła cofania

Przełącznik zmiany biegów

Jednostka sterująca przekładnią

28 5 Moduł sterujący ogrzewaniem i klimatyzacją

Przekaźnik dmuchawy grzewczej

Przekaźnik, sprężarka klimatyzacji

Przełącznik dwufunkcyjny

Odmrażacz powietrza obiegowego/tylnej szyby

Przełącznik temperatury

Przekaźnik odmgławiania tylnej szyby (wymienny)

29 20 Cyfrowa jednostka sterująca elektroniką silnika

Zacisk przekaźnika odciążającego 15

Cyfrowa elektronika silnika wysokoprężnego

Jednostka sterująca przekładnią

30 7,5 Czujnik poziomu oleju

Alternator

Przełącznik temperatury

Sterownik skrzyni biegów

Złącze łącza danych

31 5 Przełącznik regulacji lusterka
32 5 Centralny przełącznik świateł

Reflektor ksenonowy – lewy

Reflektor ksenonowy – prawy

Jednostka sterująca reflektora adaptacyjnego

33 5 Przycisk ASC/DSC

Jednostka ABS/DSC (z DSC)

Centrum przełączników

34 5 Zespół sterujący zestawu wskaźników

Sterowanie pompą paliwa (EKPS)

35 50 Przekaźnik modułu ABS / DSC;

Napęd dachu składanego.

36 50 Przekaźnik pompy powietrza wtórnego
37 50 Przekaźnik dmuchawy grzewczej;

Przełącznik dmuchawy (z IHS);

Stopień wyjściowy dmuchawy (z IHKA);

Wentylator elektryczny.

38 10 ’95 -’99:

Przekaźnik świateł przeciwmgielnych.

15 ’99 -’02:

Przekaźnik świateł przeciwmgielnych.

39 5 Elektronika nadawczo-odbiorcza/ładująca
10 Wejście głosowe

Interfejs podstawowy telefon

Skrzynka wyrzutowa

Kompensator

Elektronika nadawczo-odbiorcza/ładująca

Interfejs

Jednostka sterująca telematyka (TCU-Everest)

Rozdzielacz antenowy

40 5 Czujnik kąta skrętu, DSC
41 30 Jednostka sterująca monitora pokładowego

Wzmacniacz

Jednostka sterująca radiem

Zmieniarka CD

Subwoofer

Komputer nawigacyjny

Jednostka sterująca modułu wideo

Centrum przełączników

42 30 Centrum przełączników
43 5 Jednostka sterująca zestawu wskaźników

Złącze łącza danych

44 20 Wzmacniacz
45 20 Sterownik przerywanej pracy wycieraczek/spryskiwaczy z tyłu
46 20 Sterownik składanego dachu

Moduł sterujący modułu szyberdachu

Przekaźnik, dach składany 1

Przekaźnik
R1 Przekaźnik pompy paliwa
R2 Moduł sterujący silnika
R3 Przekaźnik silnika wycieraczek
R4 Przekaźnik klaksonowy
R5 Przekaźnik świateł przeciwmgielnych
R6 Przekaźnik świateł drogowych
R7 Przekaźnik świateł drogowych
R8 Przekaźnik świateł awaryjnych
R9 Przekaźnik dmuchawy
R10 Tylny przekaźnik odmgławiacza
R11 Przekaźnik ABS
R12 Przekaźnik silnika pompy ABS
R13 Pomocniczy przekaźnik stopnia 2 wentylatora

(wysoka prędkość).

R14 Przekaźnik sprężarki klimatyzacji
R15 Pomocniczy przekaźnik stopnia 1 wentylatora

(niska prędkość).

Nośnik przekaźnika pod lewą stroną deski rozdzielczej

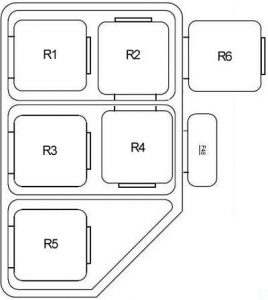

BMW Z3 – schemat skrzynki bezpieczników – wspornik przekaźnika pod lewą stroną deski rozdzielczej
Nr
Amp [A]
Opis
48 40 Sprężarka klimatyzacji
50 5 Klakson bezpieczeństwa
Przekaźnik
R1 Niezależny przekaźnik wentylacji
R2 Podwójny przekaźnik
R3 Czujnik alarmu zderzeniowego
R4 Sztafeta świateł do biegania dziennego
R5 Przekaźnik komfortu składanego szyberdachu
R6 Zacisk przekaźnika odciążającego R

Listwa łączeniowa pod lewą stroną deski rozdzielczej

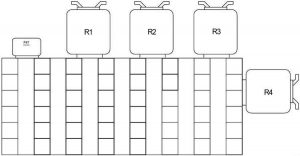

BMW Z3 – schemat skrzynki bezpieczników – listwa złączek pod lewą stroną deski rozdzielczej
Nr
Amp [A]
Opis
47 15 Przekaźnik klaksonowy;

Komputer pokładowy.

Przekaźnik
R1 Zacisk przekaźnika odciążającego 30
R2 Przekaźnik świateł tylnych
R3 Przekaźnik silnika wycieraczek
R4 Przekaźnik unieruchomienia rozrusznika

Listwa łączeniowa pod prawą stroną deski rozdzielczej

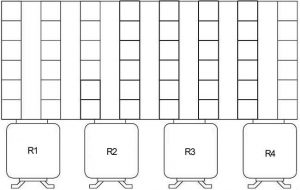

BMW Z3 – schemat skrzynki bezpieczników – listwa złączek pod prawą stroną deski rozdzielczej
Nr Przekaźnik
R1 Przekaźnik przednich świateł przeciwmgielnych
R2 Przekaźnik świateł postojowych
R3 Przekaźnik ogrzewania zamka drzwi
R4 Przekaźnik dmuchawy tylnej szyby

Dodatkowa skrzynka bezpieczników w bagażniku

Nr
Amp [A]
Opis
49 50 Składany moduł z miękkim dachem

Pomocnicza skrzynka przekaźników

Nr
Amp [A]
Opis
111 25 Przekaźnik pompy hydraulicznej
222 5 Jednostka sterująca SMG
