Alfa Romeo 159 (2005-2011) – skrzynka bezpieczników

Alfa Romeo 159 (2005-2011) – schemat skrzynki bezpieczników

Rok produkcji: 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo 159 (2005-2011) to bezpiecznik F44 w skrzynce bezpiecznikowej

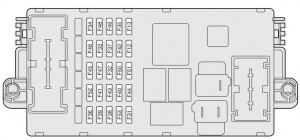

Skrzynka bezpieczników na desce rozdzielczej

Alfa Romeo 159 – bezpieczniki – deska rozdzielcza

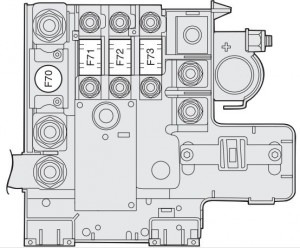

Skrzynka bezpieczników na biegunie dodatnim akumulatora

Alfa Romeo 159 – bezpieczniki – biegun dodatni akumulatora

Skrzynka bezpieczników w pobliżu akumulatora

Alfa Romeo 159 – bezpieczniki – akumulator

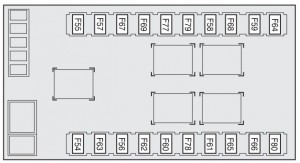

Skrzynka bezpieczników w bagażniku (lewa strona)

Alfa Romeo 159 – bezpieczniki – bagażnik

Tabela zbiorcza bezpieczników

Opis Nr Amp [A] Lokalizacja
Prawe światło drogowe F14 10 Bateria
Lewe światło drogowe F15 10 Bateria
Prawe światła mijania F12 15 Deska

rozdzielcza

Lewe światło mijania F13 15 Deska

rozdzielcza

Przednie światło przeciwmgielne F30 15 Bateria
Światło cofania F35 7,5 Deska

rozdzielcza

Trzecie światło stop F37 10 Deska

rozdzielcza

Oświetlenie sufitowe przednie / tylne F39 10 Deska

rozdzielcza

Przednie światło sufitowe F49 7,5 Deska

rozdzielcza

Kierunkowskazy F53 10 Deska

rozdzielcza

Światła awaryjne F53 10 Deska

rozdzielcza



Opis Nr Amp [A] Lokalizacja
Jednostka sterująca komory silnika F70 (MEGA) 150 Bateria (+)
Jednostka sterująca na tablicy przyrządów F71 70 Bateria (+)
Podgrzewacz paliwa

(Diesel).

F73 60 Bateria (+)
Jednostka sterująca rozruchu F01 (MAXI) 70 Bateria
Jednostka sterująca na tablicy przyrządów F01 (MAXI) 70 Bateria
Wentylator układu klimatyzacji F02 (MAXI) 40 Bateria
Elektryczna blokada kierownicy F03 (MAXI) 20 Bateria
Punkt odgałęzienia hamulca

(pompa).

F04 (MAXI) 40 Bateria
Punkt odgałęzienia hamulca

(zawór elektromagnetyczny).

F05 (MAXI) 40 Bateria
Wentylator chłodnicy

(niska prędkość).

F06 (MAXI) 40 Bateria
Wentylator chłodnicy

(wysoka prędkość).

F07 (MAXI) 50 Bateria
Spryskiwacz reflektorów F09 20 Bateria
Klakson F10 15 Bateria
Dodatkowe usługi elektroniczne wtrysku F11 15 Bateria
+INT do elektronicznego systemu wtrysku F 16 7,5 Bateria
Podstawowe usługi wtrysku elektronicznego F17 10 Bateria
Punkt rozgałęzienia sterowania silnikiem F18 15 Bateria
Sprężarka układu klimatyzacji F19 7,5 Bateria
Ogrzewanie tylnej szyby F20 20 Bateria
Zasilanie pompy paliwa F21 20 Bateria
Cewki zapłonowe/wtryskiwacze

(wersje benzynowe).

F22 15 Bateria
Podstawowe usługi wtrysku elektronicznego

(Diesla)

F22 20 Bateria
Zasilanie systemu dźwiękowego;

Systemu radionawigacyjnego.

F23 15 Bateria
Punkt rozgałęzienia Body Computer;

Cewka przekaźnika spryskiwaczy reflektorów/

F31 7,5 Deska

rozdzielcza

Odgałęzienie drzwi kierowcy;

Odgałęzienie drzwi pasażera;

Urządzenie zapłonowe.

F32 15 Deska

rozdzielcza

Tylne lewe okno elektryczne F33 20 Deska

rozdzielcza

Szyba tylna prawa F34 20 Deska

rozdzielcza

Czujnik/przepływomierz wody

w filtrze oleju napędowego.

F35 7,5 Deska

rozdzielcza

Włącznik świateł hamowania;

panel sterowania na konsoli środkowej.

F35 7,5 Deska

rozdzielcza

Tempomat F35 7,5 Deska

rozdzielcza

Czujnik AQS F35 7,5 Deska

rozdzielcza

Punkt rozgałęzienia bagażnika;

Punkt rozgałęzienia drzwi przednich

F36 20 Deska

rozdzielcza

Punkt rozgałęzienia tablicy rozdzielczej F37 10 Deska

rozdzielcza

Sterownik reflektorów przednich;

Zasilanie sterownika reflektorów

gazowo-wyładowczych (Bixenon)

F37 10 Deska

rozdzielcza

Siłownik blokujący/

odblokowujący bagażnik.

F38 15 Deska

rozdzielcza

Gniazdo diagnostyczne systemu EOBD F39 10 Deska

rozdzielcza

Jednostka sterująca TPMS F39 10 Deska

rozdzielcza

Programowanie telefonu komórkowego F39 10 Deska

rozdzielcza

Jednostka sterująca systemem alarmowym F39 10 Deska

rozdzielcza

System kontroli klimatu F39 10 Deska

rozdzielcza

Ogrzewana szyba tylna F40 30 Deska

rozdzielcza

Odmgławianie dyszy spryskiwacza

szyby przedniej/tylnej szyby.

F41 7,5 Deska

rozdzielcza

Odmgławiacz podgrzewanego lustra F41 7,5 Deska

rozdzielcza

Zasilanie punktu odgałęzienia

hamulca (ABS/VDC);

Punkt odgałęzienia kąta skrętu;

Czujnik odchylenia.

F42 7,5 Deska

rozdzielcza

Wycieraczka/spryskiwacz szyby przedniej F43 30 Deska

rozdzielcza

Zapalniczka przednia na konsoli środkowej F44 10 Deska

rozdzielcza

Jednostka sterująca szyberdachem F45 20 Deska

rozdzielcza

Szyberdach F46 20 Deska

rozdzielcza

Lewe przednie okno elektryczne F47 20 Deska

rozdzielcza

Sterownik prawej szyby

przedniej/drzwi pasażera.

F48 30 Deska

rozdzielcza

System radionawigacji F49 7,5 Deska

rozdzielcza

Jednostka sterująca czujnika deszczu F49 7,5 Deska

rozdzielcza

Punkt rozgałęzienia kierownicy F49 7,5 Deska

rozdzielcza

Szyberdach F49 7,5 Deska

rozdzielcza

Panel przycisków sterujących F49 7,5 Deska

rozdzielcza

Jednostka sterująca alarmem wolumetrycznym F49 7,5 Deska

rozdzielcza

Punkt rozgałęzienia czujnika parkowania F49 7,5 Deska

rozdzielcza

Panel przycisków konsoli środkowej F49 7,5 Deska

rozdzielcza

Lampka kontrolna przedniego siedzenia F49 7,5 Deska

rozdzielcza

Usługi związane z szybami przednimi F49 7,5 Deska

rozdzielcza

Programowanie telefonu komórkowego F49 7,5 Deska

rozdzielcza

Przycisk START / STOP F49 7,5 Deska

rozdzielcza

System poduszek powietrznych F50 7,5 Deska

rozdzielcza

Jednostka sterująca systemem monitorowania

ciśnienia w oponach.

F51 7,5 Deska

rozdzielcza

Wstępne ustawienie systemu dźwiękowego F51 7,5 Deska

rozdzielcza

Spryskiwacz/wycieraczka tylnej szyby F52 15 Deska

rozdzielcza

Tylna zapalniczka F52 15 Deska

rozdzielcza

Punkt rozgałęzienia tablicy rozdzielczej F53 10 Deska

rozdzielcza

Wzmacniacz systemu dźwiękowego

z procesorem DSP.

F54 30 Bagażnik
Sterowanie ruchem przedniego

lewego siedzenia.

F56 25 Bagażnik
Ogrzewanie fotela kierowcy w lewo F57 7,5 Bagażnik
Sterowanie ruchem prawego

przedniego siedzenia.

F60 25 Bagażnik
Wzmacniacz na tylnej półce F61 15 Bagażnik
Ogrzewanie fotela pasażera

z przodu po prawej stronie.

F67 7,5 Bagażnik
Wolny F58 Bagażnik
Wolny F59 Bagażnik
Wolny F62 Bagażnik
Wolny F63 Bagażnik
Wolny F64 Bagażnik
Wolny F66 Bagażnik
Wolny F68 Bagażnik
Wolny F69 Bagażnik
Wolny F77 Bagażnik
Wolny F78 Bagażnik
Wolny F79 Bagażnik
Wolny F80 Bagażnik
