Alfa Romeo 166 facelifting (2003-2007) – skrzynka bezpieczników

01/08/2021

Spis treści

Alfa Romeo 166 facelifting (2003-2007) – schemat skrzynki bezpieczników

Rok produkcji: 2003, 2004, 2005, 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo 166 FL (2003-2007) to bezpiecznik 7 w skrzynce bezpiecznikowej.

Bezpieczniki i przekaźniki w jednostce sterującej

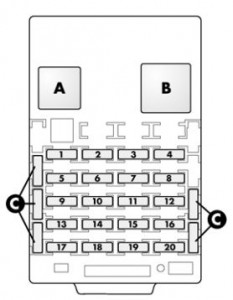

Alfa Romeo 166 – bezpieczniki – jednostka sterująca

Bezpieczniki głównych urządzeń znajdują się w jednostce sterującej pod deską rozdzielczą, po lewej stronie kolumny kierownicy.

Bezpieczniki i przekaźniki w komorze silnika

Alfa Romeo 166 – bezpieczniki – komora silnika
Nr Opis
A Światła mijania
B Wentylator klimatyzacji
C Klakson
D Przednie światło przeciwmgielne
E Wersje benzynowe (pojedynczy wentylator):

chłodnica silnika (wysoka prędkość)

Wersje JTD (z dwoma wentylatorami):

chłodnica silnika (wysoka prędkość).

F Sprężarka do kondycjonera
H Wersje benzynowe:

chłodnica silnika (niska prędkość).

Wersje JTD (z dwoma wentylatorami):

chłodnica silnika (wysoka prędkość).

L . Pompa paliwowa
M Elektroniczny przekaźnik główny wtrysku
N Rozrusznik
P Ogrzewanie filtra oleju napędowego

(wersje JTD).

Wersje JTD (z dwoma wentylatorami):

chłodnica silnika (niska prędkość).



Bezpieczniki i przekaźniki w bagażniku

Alfa Romeo 166 – bezpieczniki – bagażnik
Nr Opis
A Siłownik mieszania powietrza;

Klimatyzator;

Sterowanie dodatkową nagrzewnicą

(wersje JTD).

B Przekaźnik ogrzewania tylnej szyby
C Sterowanie ogrzewaniem siedzenia;

Elektrochromowe lusterko drogowe;

Osłona przeciwsłoneczna;

Czujnik deszczu;

Jednostka sterująca czujnika parkowania;

Lampka kontrolna lusterka bocznego;

Odbiornik pilota;

Jednostka sterująca systemu alarmowego;

Sterowanie szyb kierowcy lampka

ostrzegawcza LOCK.

D Ogrzewanie szyby przedniej;

Rozmrażanie lusterek zewnętrznych.

E Ogrzewanie przednich siedzeń;

Tylne gniazdo prądowe;

Elektryczna regulacja przednich siedzeń;

Elektrycznie sterowany szyberdach.

F Kierunkowskazy;

Ustawienie wstępne przyczepy.



Podsumowanie tabeli bezpieczników

Oświetlenie zewnętrzne Nr Amp [A] Lokalizacja
Światła hamowania (przełącznik) 9 5 86
1 15 86
Kierunkowskazy 12 10 93
Oświetlenie zewnętrzne (sterowanie) 5 10 86
Przednie światła przeciwmgielne 16 15 89
Reflektory i czujnik położenia reflektorów

(reflektory gazowo-wyładowcze)

6 7,5 86
Jednostka sterująca IGE:
– włącznik świateł hamowania 1 15 86
– światła stopu 9 5 86
– reflektor 11 15 86
– światła pozycyjne lewe 17 10 86
– zespoły świateł tylnych 15 10 86
– światła pozycyjne prawe 8 10 86
Lewe światło mijania 12 15 89
Światła cofania

(tylko wersje z manualną skrzynią biegów)

13 10 86
Prawe światła mijania 10 15 89



Oświetlenie wewnętrzne Nr Amp [A] Lokalizacja
Ściemniacz oświetlenia deski rozdzielczej 5 10 86
Lampka kontrolna lusterka bocznego 15 10 93
Oświetlenie schowka podręcznego 5 10 86
Kontrolka ogrzewania siedzenia 15 10 93
Oświetlenie osłony przeciwsłonecznej 15 10 93



System/komponent Nr Amp [A] Lokalizacja
Jednostka sterująca ABI 13 10 86
Jednostka sterująca ABI –

Centralny zamek

19 20 93
Jednostka sterująca ABI –

Szyba przednia lewa

18 20 93
Jednostka sterująca ABI –

Szyba przednia prawa

3 20 93
Jednostka sterująca ABI –

Szyba tylna lewa

14 20 93
Jednostka sterująca ABI –

Tylne prawe okno elektryczne

17 20 93
Jednostka sterująca ABS 9 5 86
7 40 89
3 40 89
Dodatkowa nagrzewnica

(wersje JTD)

17 20 89
13 10 93
System alarmowy

(jednostka sterująca)

12 10 93
15 10 93
System kodów Alfa Romeo 20 5 86
16 5 86
Telefon komórkowy (słuchawka) 18 5 86
5 10 86
Centralny zamek

(jednostka sterująca ABI)

19 20 93
Zapalniczka 7 20 86
Wentylator klimatyzacji 2 30 89
Jednostka kontroli klimatu 19 5 86
Sprężarka do kondycjonera 13 7,5 89
Tempomat 5 10 86
Ogrzewanie filtra oleju napędowego

(wersje JTD)

23 30 89
5 40 89
Rozmrażanie lusterek zewnętrznych 2 7,5 93
Elektrochromowe lusterko do jazdy 15 10 93
Elektroniczna jednostka sterująca wtryskiem 20 10 89
21 15 89
22 20 89
Elektroniczny system wtrysku 16 5 86
Jednostka sterująca silnika 18 7,5 89
Sterownik chłodzenia silnika 16 5 86
Wentylator chłodnicy silnika 4 60 89
Wentylator chłodnicy silnika 5 40 89
System EOBD (gniazdo) 18 5 86
Szyba przednia lewa

(jednostka sterująca ABI)

18 20 93
Szyba przednia prawa RH

(jednostka sterująca ABI)

3 20 93
Elektryczna regulacja fotela przedniego LH 6 30 93
Elektryczna regulacja fotela przedniego prawego 5 30 93
Ocieplenie przedniego siedzenia po lewej stronie 9 10 93
Ogrzewanie fotela przedniego prawego 8 10 93
Pompa paliwowa 19 15 89
Cewka przekaźnika pompy paliwa

(skrzynka silnika)

16 5 86
Świeca żarowa (wersje JTD) 8 60 89
Spryskiwacz reflektorów

(przerywany)

12 20 86
Klaksony 11 15 89
System ICS 5 10 86
6 7,5 86
7 20 86
18 5 86
Tablica przyrządów 6 7,5 86
18 5 86
Nawigator 18 5 86
Czujniki parkowania (jednostka sterująca) 15 10 93
Elektrycznie sterowane szyby

(lampka kontrolna BLOKADA)

15 10 93
Elektryczny szyberdach 10 20 93
Ustawienie wstępne 4 93
11 93
Czujnik deszczu 15 10 93
Tylne gniazdo prądowe 16 20 93
Szyba tylna lewa (jednostka sterująca ABI) 14 20 93
Tylne okno elektryczne prawe

(jednostka sterująca ABI)

17 20 93
Ogrzewanie tylnej szyby 1 30 93
Cewka przekaźnika T21, T22, T23 (bagażnik) 3 5 86
Cewka przekaźnika T24 (bagażnik) 5 10 86
Odbiór zdalnego sterowania 15 10 93
Wzmacniacz dźwięku 20 25 93
System dzwiękowy 4 15 86
Elementy sterujące systemem

dźwiękowym na kierownicy.

5 10 86
Rozrusznik 1 30 89
Wstępne ustawienie przyczepy 12 10 93
Ogrzewanie szyby przedniej 7 15 93
Wycieraczki 14 25 86
