Alfa Romeo Giulietta (2011-2019) – skrzynka bezpieczników

Alfa Romeo Giulietta (2011-2019) – schemat skrzynki bezpieczników

Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo Giulietta (2011-2019) to bezpiecznik F85 i F86 w skrzynce bezpiecznikowej w komorze silnika.

Skrzynka bezpieczników w komorze silnika

Opis Nr Ampery [A]
Zasilanie pompy spryskiwacza reflektorów F09 30
Klakson F10 15
Sprężarka klimatyzacji F19 7,5
Podgrzewana tylna szyba F20 30
Pompa paliwowa F21 15
Zapalniczka;

Gniazdo zasilania akcesoriów.

F85 15
Gniazdo zasilania rozruchowego 12 V F86 15
Czujnik stanu naładowania akumulatora IBS do systemu Start&Stop F87 5
Odmrażacze lusterek zewnętrznych F88 7,5

Skrzynka bezpieczników deski rozdzielczej

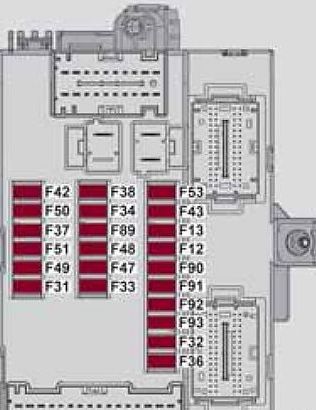

Alfa Romeo Giulietta – schemat skrzynki bezpieczników – deska rozdzielcza
Opis Nr Ampery [A]
Prawy reflektor świateł drogowych F91 7,5
Lewy reflektor świateł drogowych F90 7,5
Reflektor świateł mijania prawy (wersje z reflektorami halogenowymi) F12 7,5
Światło mijania lewe (wersje z reflektorami halogenowymi) F13 7,5
Prawe światła mijania (wersje z reflektorami biksenonowymi) F12 15
Światło mijania lewe (wersje z reflektorami biksenonowymi) F13 15
Prawe światło przeciwmgielne F93 7,5
Lewe światło przeciwmgielne F92 7,5
Oświetlenie sufitowe w przedziale bagażowym;

Oświetlenie sufitowe w osłonie przeciwsłonecznej;

Oświetlenie sufitowe w schowku na rękawiczki;

Przednie i tylne światła dachowe.

F32 10
Różne urządzenia F31 5
Tylna szyba elektryczna (lewa strona) F33 20
Tylna szyba elektryczna (prawa strona) F34 20
+30 F36 10
Różne urządzenia F37 7,5
Centralny zamek F38 20
Zasilanie komputera ciała F42 5
Dwukierunkowa pompa spryskiwacza szyby przedniej F43 20
Elektrycznie sterowana szyba przednia (po stronie kierowcy) F47 20
Elektrycznie sterowana szyba przednia (strona pasażera) F48 20
Różne urządzenia F49 5
Różne urządzenia F50 7,5
Różne urządzenia F51 5
+30 F53 7,5

Skrzynka bezpieczników w bagażniku

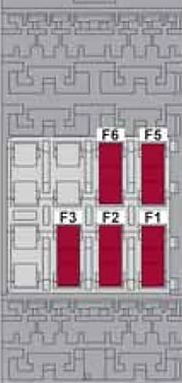

Alfa Romeo Giulietta – schemat bezpieczników – bagażnik
Opis Nr Ampery [A]
Sterowanie lewego przedniego siedzenia F1 15
Sterowanie prawego przedniego siedzenia F2 15
Elektryczny szyberdach F3 15
Urządzenia do regulacji odcinka lędźwiowego F4 15
Ogrzewanie przednich siedzeń F5 15
Wzmacniacz BOSE + Subwoofer F6 20
