Rok produkcji: 2021, 2022, 2023, 2024, 2025.

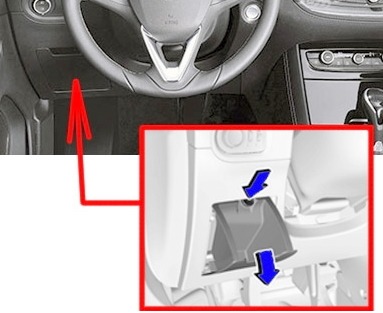

Główna skrzynka bezpieczników znajduje się po lewej stronie, w dolnej części deski rozdzielczej.

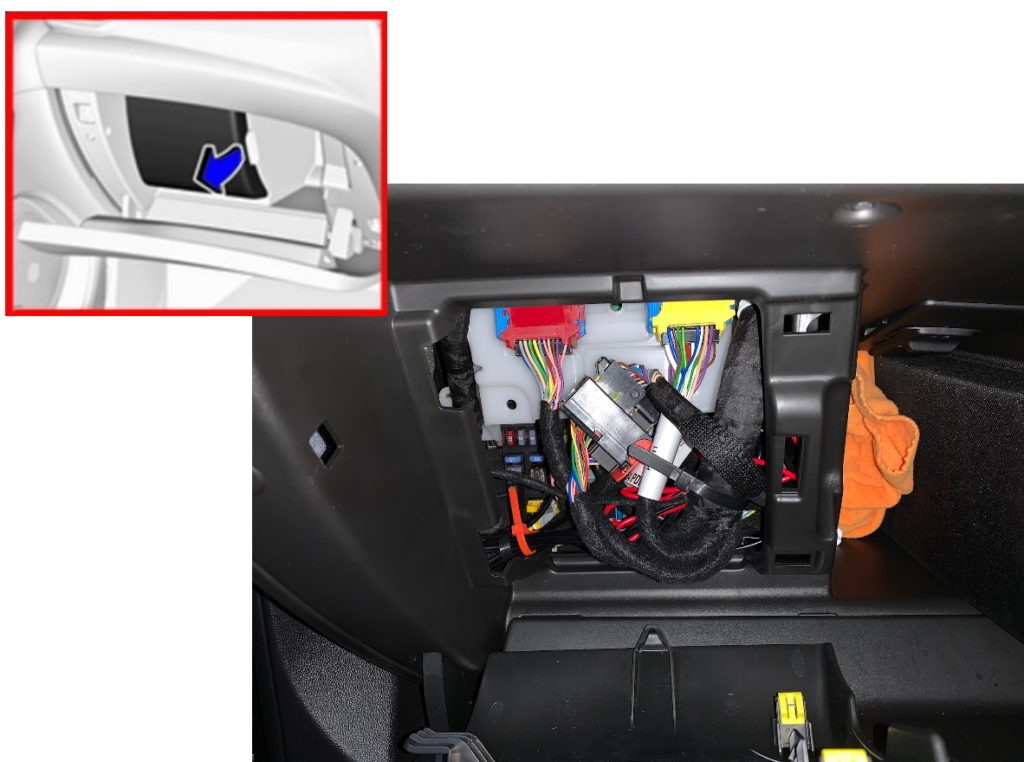

Aby uzyskać dostęp, należy zdjąć osłonę zabezpieczającą lub wyjąć schowek na drobiazgi. W samochodach z kierownicą po prawej stronie ta skrzynka znajduje się w schowku (bardaczku).

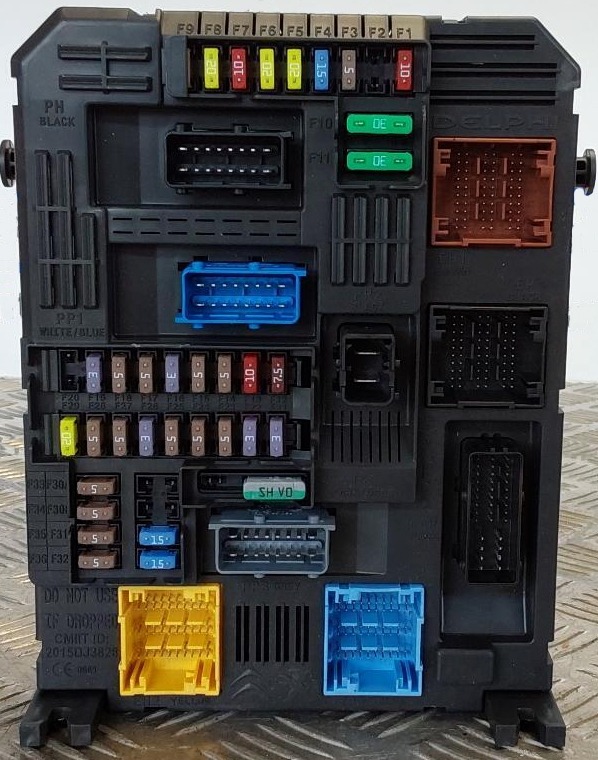

Sama skrzynka bezpieczników wygląda mniej więcej tak.

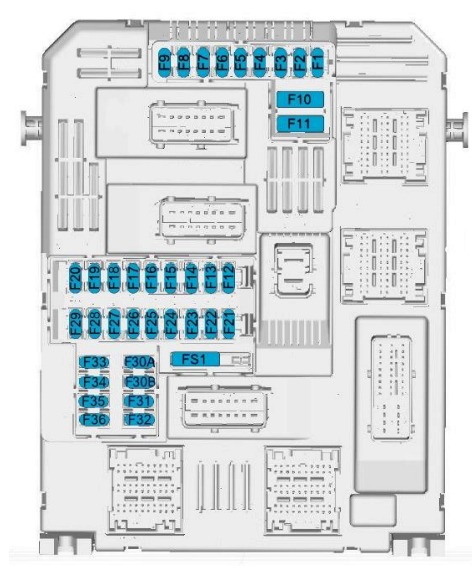

Schemat
Opis
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Lusterko wewnętrzne / kierownica z elektrycznym wspomaganiem układu kierowniczego / selektywny tryb jazdy / radar / układ oczyszczania spalin (diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Sterownik instalacji przyczepy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Sygnał dźwiękowy (klakson) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Spryskiwacz szyby (przedniej / tylnej) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Spryskiwacz szyby (przedniej / tylnej) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Gniazdo zasilania z tyłu (tylne gniazdo 12 V) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Wycieraczka tylnej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Zamek drzwi / zamek klapy tylnej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Zamek drzwi / zamek klapy tylnej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | System start-stop / złącze diagnostyczne (OBD) / układ hamulcowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | System multimedialny / klimatyzacja | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Syrena alarmowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Klimatyzacja | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | System start-stop / układ hamulcowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Tablica przyrządów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Asystent parkowania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Zespół elektryczny kolumny kierownicy / przyciski na kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | System alarmu antywłamaniowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Kamera / czujnik deszczu / automatyczne sterowanie światłami | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Przypomnienie o zapięciu pasów bezpieczeństwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Automatyczna skrzynia biegów / zaawansowany asystent parkowania / system kamer 360 stopni | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Poduszka powietrzna (airbag) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Elektroniczna kontrola stabilności (ESP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Alarm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Moduł OnStar lub BTA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | System multimedialny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Zapalniczka / gniazdo zasilania na desce rozdzielczej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Ogrzewanie tylnej szyby / ogrzewanie przedniej szyby / ładowanie indukcyjne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Przełącznik świateł / złącze diagnostyczne (OBD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Oświetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 3 | Elektroniczny system kluczy — system alarmu antywłamaniowego — stacyjka (wyłącznik zapłonu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 3 | Czujnik kąta skrętu kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 3 | Złącze zestawu wskaźników — system Comelec | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 7,5 | Złącze zestawu wskaźników — złącze diagnostyczne (OBD) — podwójny wyłącznik pedału hamulca — centralny stabilizator napięcia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5 | Ekran wielofunkcyjny — kamera cofania — komputer wspomagania parkowania — sterownik skrzyni biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Wolne (rezerwa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Wzmacniacz audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | Wycieraczka tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5 | Masa (uziemienie) przedniego i tylnego oświetlenia wnętrza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Napęd zamków centralnych i wewnętrznych drzwi przednich i tylnych + klapki wlewu paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Zasilanie napędów zamków zewnętrznych i wewnętrznych drzwi przednich i tylnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 3 | System alarmowy (antywłamaniowy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 3 | Moduł włączania dogrzewacza dodatkowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | Brak opisu w dokumentacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Brak opisu w dokumentacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Elektryczne wspomaganie kierownicy (EPS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Gniazdo 12 V w bagażniku lub przestrzeni ładunkowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | Autonomiczny moduł telematyczny — moduł OnStar lub BTA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5 | Brak opisu w dokumentacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Skrzynka bezpieczników w kabinie nr 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 3 | Oświetlenie wnętrza — ładowarka lampki przenośnej — lampki indywidualne (punktowe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 3 | Oświetlenie schowka — lampki indywidualne (punktowe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 3 | System ostrzegania o martwym polu — regulacja lusterek zewnętrznych — ładowanie indukcyjne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 5 | Główny moduł komutacyjny (BSI) — moduł komunikacyjny kolumny kierownicy CV00 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 5 | Przełącznik korektora ustawienia świateł — lusterko wsteczne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 3 | Złącze zestawu wskaźników — wskaźnik niezapiętego pasa kierowcy i pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 3 | Czujnik deszczu i światła — przełącznik pod kierownicą (manetka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Przedni moduł centralny — multipleksowany panel przedni — radioodtwarzacz samochodowy — wyświetlacz przezierny (head-up display) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | Moduł komutacyjny silnika (PSF1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 15 | System audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 5 | Sterownik poduszek powietrznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 5 | Wolne (rezerwa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 15 | Zapalniczka lub gniazdo 12 V na desce rozdzielczej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 3 | Moduł komutacyjny przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 5 | Komputer sterujący tablicą przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 20 | Radioodtwarzacz samochodowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Przekaźniki
| Numer | Opis |
|---|---|
| R1 | Zasilanie „+” obwodu akcesoriów |
| R2 | Zasilanie „+” magistrali CAN „Komfort” |
| R3 | Wycieraczka tylnej szyby |
| R4 — R9 | Silniki napędu zamków zewnętrznych i wewnętrznych drzwi przednich i tylnych |

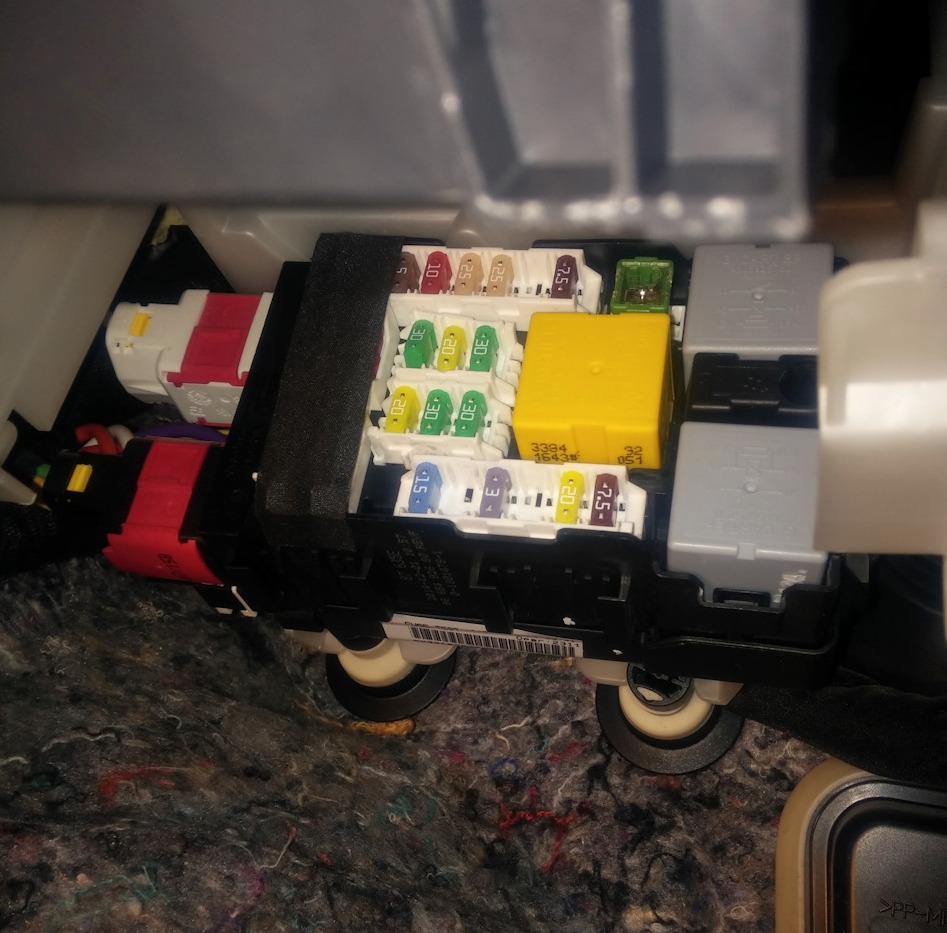

Ta skrzynka znajduje się za główną skrzynką bezpieczników i jest zamocowana na przedniej ścianie kabiny.

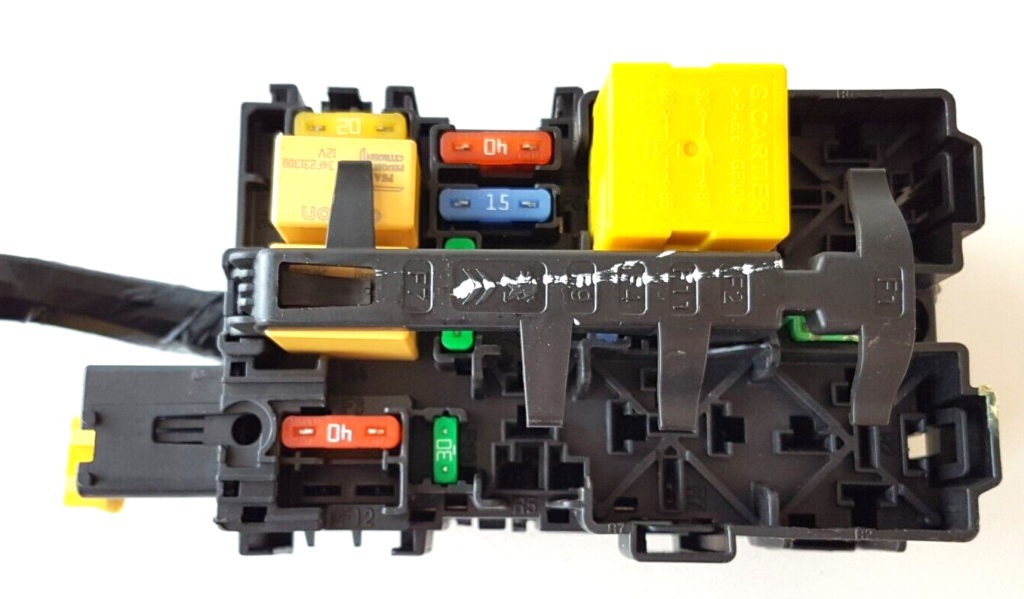

Zdjęcie przykładowe

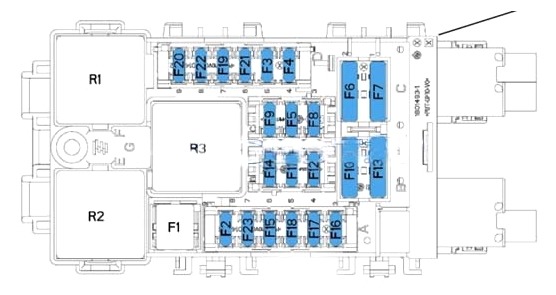

Schemat
Oznaczenia
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 40 | Ogrzewanie tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 7,5 | Lusterka z elektrycznym sterowaniem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 20 | Przekaźnik gniazda 230 A ECO: elektryczne podnośniki szyb przednich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15 | Gniazdo 12 V w bagażniku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Silniki podnośników szyb tylnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Silniki podnośników szyb przednich | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 25 | Podgrzewane siedzenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Dodatkowy wentylator nawiewu dla tylnych siedzeń | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Moduł elektrycznego napędu klapy bagażnika (6290) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 40 | Cewka pirotechniczna pasa bezpieczeństwa, lewa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 5/20 | Moduł komutacyjny przyczepy, 7/13-pinowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Fotel kierowcy z regulacją elektryczną | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 30 | Szyberdach (właz dachowy) / 40 A – cewka pirotechniczna pasa bezpieczeństwa, prawa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Fotel pasażera z regulacją elektryczną | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Szyberdach (dach panoramiczny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 10 | Moduł lusterka wstecznego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Moduł oświetlenia i pamięci ustawień lusterek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 25 | Wzmacniacz radioodbiornika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30 | Wolne (rezerwa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 3 | Moduł elektrycznego napędu klapy bagażnika (6290) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 3 | Wyłącznik klapy bagażnika (6292) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 | Wolne (rezerwa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 3 | Moduł komutacyjny przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Przekaźniki
| Numer | Opis |
|---|---|
| R1 | Gniazdo 230 A |
| R2 | Gniazdo 12 V w bagażniku |
| R3 | Ogrzewanie tylnej szyby i lusterek zewnętrznych |

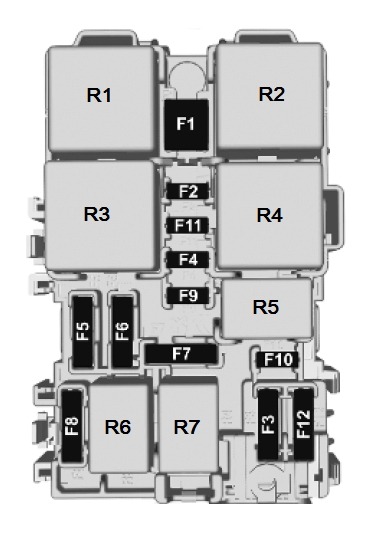

Schemat
Legenda
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 40 | Ogrzewanie tylnej szyby |
| F2 | 10 | Ogrzewanie lusterek zewnętrznych |
| F3 | 30 | Elektryczne podnośniki szyb przednich |
| F4 | 10/15 | Składanie lusterek zewnętrznych / regulacja lusterek zewnętrznych |
| F5 | 30 | Elektryczne podnośniki szyb tylnych |
| F6 | Ogrzewanie siedzeń | |
| F7 | — | Nieużywany |
| F8 | Skrzynka bezpieczników (prawa strona deski rozdzielczej) | |
| F9 | — | Nieużywany |
| F10 | 20 | Podgrzewanie przednich siedzeń |
| F11 | 20 | Funkcja masażu przednich siedzeń |
| F12 | Wolne (rezerwa) |
Przekaźniki
| Numer | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R01 | Przekaźnik podgrzewania siedzeń | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R02 | Przekaźnik elektrycznych podnośników szyb | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R03 | Przekaźnik ogrzewania tylnej szyby | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R04 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R05 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R06 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R07 | Nieużywany | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

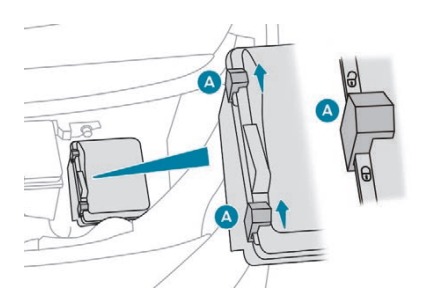

W komorze silnika, pod maską, po lewej stronie, obok akumulatora znajduje się skrzynka bezpieczników i przekaźników. Przykładowy dostęp pokazano na zdjęciu poglądowym.

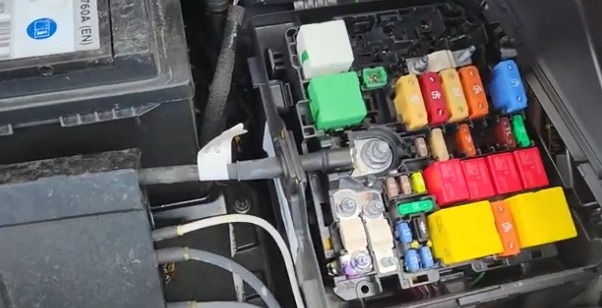

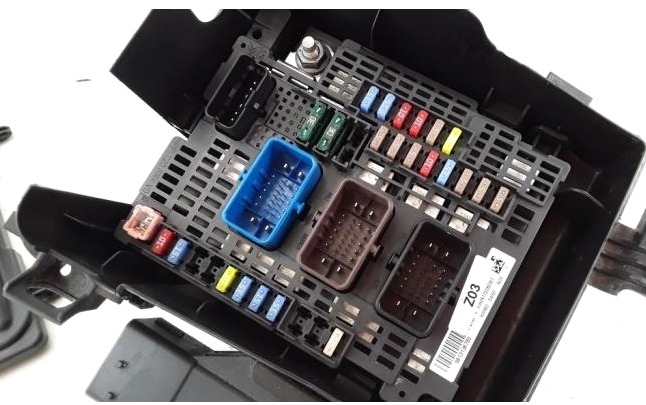

Zdjęcie przykładowe

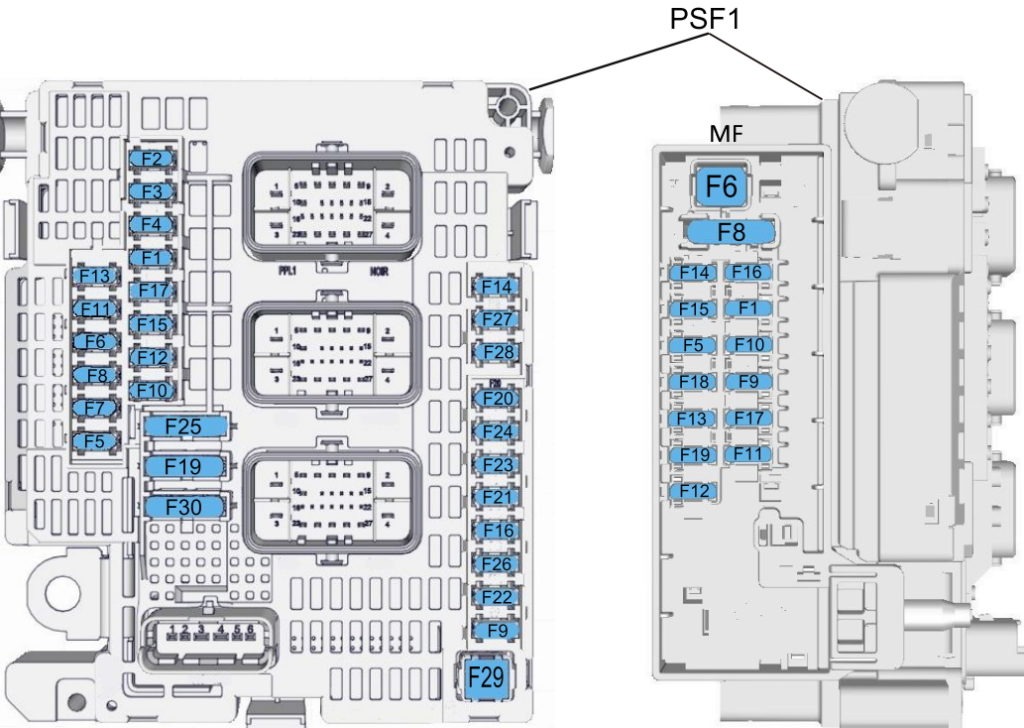

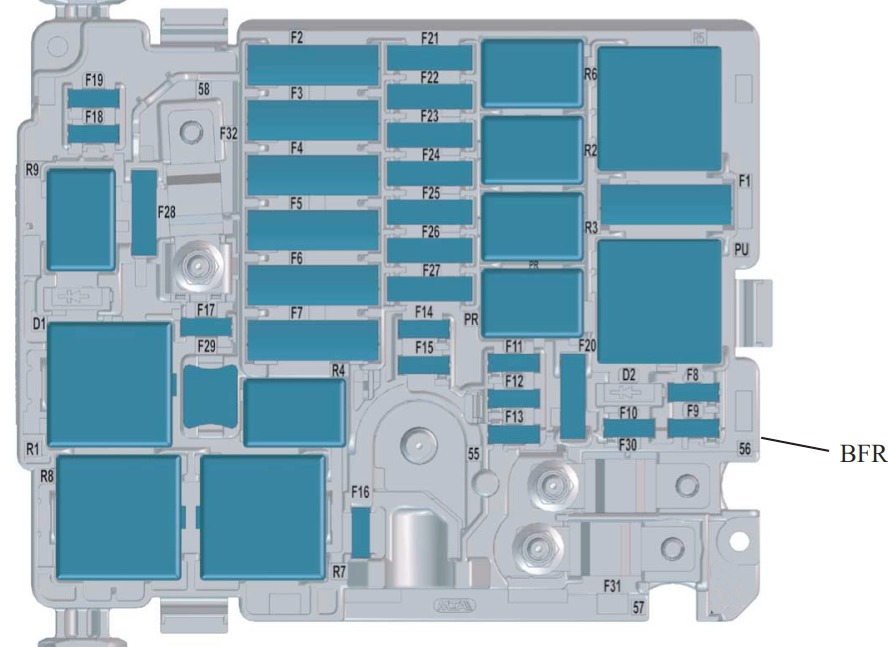

Schemat
Opis
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 15 | Sterowanie silnikiem, włączenie przekaźnika przetwornika ciśnienia (1032) — wtryskiwacze diesla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | Sterowanie przekaźnikiem wentylatora elektrycznego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Rozrusznik / alternator, moduł kontroli akumulatora K207 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | Wtryskiwacz SCR (AdBlue), moduł wyświetlacza informacyjnego P17 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Pompa doładowująca paliwa diesla, pompa paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Sterowanie silnikiem, sterowana pompa paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Elektrozawór pompy regulacji dawki paliwa diesla — proporcjonalny elektrozawór TGV (klapa dolotowa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Czujnik wody w paliwie diesla — elektrozawór pompy oleju — czujnik NOx (silnik DW10F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Elektryczna stacyjka, tablica przyrządów P16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 5 | Przekaźnik Start/Stop KL9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Sterowanie modułem komutacji i zabezpieczeń (BSI) — pompka dodatku do paliwa — przełącznik trybu jazdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 5 | Wolne (rezerwa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Stabilizator napięcia w sieci | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 25 | Cewka sprzęgła kompresora klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Komputer wspomagania kierownicy, złącze diagnostyczne, radar utrzymania odległości | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Pompa modułu klimatyzacji tylnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 | Inteligentny moduł komutacyjny (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Wolne (rezerwa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Zasilanie pompki spryskiwacza przedniej i tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | Pompka spryskiwacza reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 15 | Sygnał dźwiękowy (klakson) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | Prawe reflektory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Lewe reflektory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30 | Wolne (rezerwa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | — | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 5 | Wolne (rezerwa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 5 | Brak opisu w dokumentacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | Rozrusznik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 30 | Podgrzewacz paliwa diesla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 | 5 | Sterowany moduł dolotu powietrza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF11 | 5 | Wolne (rezerwa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF12 | 15 | Komputer automatycznej skrzyni biegów AX6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF13 | 20 | Podgrzewacz (ogrzewanie płynu chłodzącego i wnętrza) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF14 | Automatyczna skrzynia biegów Comelec | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF15 | Wolne (rezerwa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF16 | Wolne (rezerwa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF17 | Wolne (rezerwa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF18 | 5 | Podwójny wyłącznik pedału hamulca | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF19 | 5 | Wolne (rezerwa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Przekaźniki
| Numer | Opis |
|---|---|
| R1 | Komputer sterujący silnikiem diesla |
| R2 | Wyłączanie modułu komunikacyjnego silnika |
| R3 | Wyłączanie modułu komunikacyjnego silnika |
| R4 | Komputer silnika, centralny stabilizator napięcia, wentylator elektryczny, alternator rewersyjny |
| R5 | Pompa paliwa — czujnik NOx |
| R6 | Zasilanie elektryczne ze stacyjki |
| R7 | Rozrusznik |
Zdjęcie przykładowe
Schemat
Oznaczenia
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 40 | Wentylator klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 60 | Komputer układu ABS/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 80 | Skrzynka bezpieczników w kabinie nr 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 30 | komputer układu ABS/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 50 | Inteligentny moduł komutacyjny (prawe kierunkowskazy, przednie prawe światło postojowe, prawe światła STOP, lewe światła cofania, prawe światło przeciwmgielne) / 20 A – ogrzewanie przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 60 | Sterownik dwubiegowego wentylatora chłodnicy (GMV) / 20 A – komputer skrzyni automatycznej BVA AxN8 — komputer skrzyni automatycznej BVA Ax6III (wersja termiczna) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 70 | Inteligentny moduł komutacyjny (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 | Pompa paliwa sterowana przez komputer silnika, termostat sterowany elektronicznie — elektrozawór pompy oleju (przepłukiwanie EGR) — elektryczny elektrozawór — przepływomierz powietrza (MAF) — czujniki tlenu (silnik EP6FADTX), termostat sterowany elektronicznie — przełączany obieg cieczy chłodzącej, elektryczny elektrozawór (silnik EP6FDT) / 20 A – komputer silnika (dla EB2DT lub EP6FDT), sterowana pompa doładowująca (dla DV6F lub DW10F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15 | Elektronicznie sterowana pompa doładowująca (silnik DW10F), elektrozawory zaworu dolotowego i wylotowego — termostat sterowany elektronicznie — elektrozawór pompy oleju (przepłukiwanie EGR) — elektryczny elektrozawór — przepływomierz powietrza (MAF) — czujniki tlenu (silnik EP6FADTX), termostat sterowany elektronicznie — przełączany obieg cieczy chłodzącej, elektryczny elektrozawór (silnik EP6FDT) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Komputer silnika — elektrozawór (magnes) pompy regulacji przepływu paliwa diesla — elektrozawór regulacji ciśnienia turbosprężarki (silniki DV5R i DW10F) — termostat S (silnik DV5R) — podgrzewacz przedmuchu — regulowane elektrozawory zaworu dolotowego i wylotowego (silnik EP6FADTX) — przepłukiwanie zbiornika węglowego — czujniki tlenu, wersja podwyższona (silnik EB2ADTS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | Komputer silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | Przyrządy — przekaźnik GMV — Istars — DMTC, elektryczne chłodzenie cieczą z turbodoładowaniem (silniki EB2ADTS i EP6FADTX), inteligentny moduł serwisowy (silnik EP6FADTX) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Inteligentny moduł komutacyjny (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5 | Moduł poziomu naładowania akumulatora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 20 | Elektryczne ogrzewanie przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 15 | Światła przeciwmgielne przednie / 10 A – światła do jazdy dziennej (DRL) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | Diagnostyka przekaźnika GMP BFRM — BSI1 — komputer silnika — dolny czujnik NOx (wtryskiwacze DV5R i DW10, silnik DV5R) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 | Prawe światło drogowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 | Lewe światło drogowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30 | Komputer silnika, pompa doładowująca (dla ER6EDT) — cewki zapłonowe (silniki EB2ADTS i EP6FADTX) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 30 | Rozrusznik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 40 | Wolne (rezerwa) — instalacja taxi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 40 | Rozrusznik / alternator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 40 | Skrzynka bezpieczników w kabinie nr 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 40 | Skrzynka bezpieczników w kabinie nr 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 15/20 | Nagrzewnica (ogrzewanie postojowe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 25 | Inteligentny moduł komutacyjny (prawe światło mijania, prawe światła cofania, lewe światła przeciwmgielne, tylne lewe światło postojowe, trzecie światło STOP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 30 | Zasilanie pompy płynu AdBlue i rezystor grzewczy przewodów AdBlue (silniki UCE lub DV5R) — czujnik NOx (DW10F) — komputer silnika (EP6FADTX) — (BlueInjection, AdBlue) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 40 | Wycieraczka przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 80 | Moduł podgrzewania wstępnego (świece żarowe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 80 | Moduł komutacji i zabezpieczeń (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 80 | Wspomaganie kierownicy (EPS), lewe światło mijania — statyczne światła doświetlające zakręt — boczne powtarzacze kierunkowskazów — lewe kierunkowskazy — przednie lewe i tylne prawe światło postojowe — lewe światła STOP — oświetlenie tablicy rejestracyjnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Przekaźniki
| Numer | Opis |
|---|---|
| R1 | Komputer sterujący silnikiem / diesel Euro6 (zasilanie modułu SCR) |
| R2 | Kompresor klimatyzacji / elektryczne ogrzewanie przedniej szyby |
| R3 | Rozrusznik / wstępne podgrzewanie termiczne |
| R4 | Światła przeciwmgielne przednie / światła do jazdy dziennej (DRL) |
| R5 | Wentylator klimatyzacji |
| R6 | Rozrusznik |
| R7 | Wycieraczka przedniej szyby |
| R8 | Wycieraczka przedniej szyby |
| R9 | Reflektory |

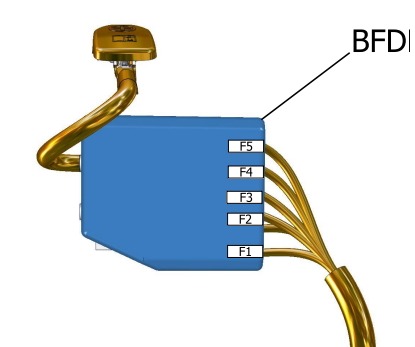

Do bieguna dodatniego akumulatora przymocowany jest blok wysokoprądowych bezpieczników mocy.
Schemat
Przeznaczenie
Główna skrzynka bezpieczników w desce rozdzielczej znajduje się po lewej stronie, w dolnej części tablicy rozdzielczej (w wersjach z kierownicą po prawej stronie – w schowku pasażera). Druga, dodatkowa skrzynka bezpieczników i przekaźników znajduje się za skrzynką główną, zamocowana na przedniej ścianie kabiny. Skrzynka bezpieczników i przekaźników w komorze silnika umieszczona jest pod maską, po lewej stronie, obok akumulatora. Dodatkowo, do bieguna dodatniego akumulatora przymocowany jest blok wysokoprądowych bezpieczników mocy.
W modelu Opel Grandland (2021-2025) za ten obwód odpowiada pozycja 10 oraz pozycja 11. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Opel Grandland (2021-2025) tego obwodu pilnuje pozycja F6 o wartości 60 A. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Opel Grandland (2021-2025) znajdziesz go tutaj: pozycja F9 o wartości 30 A, pozycja F20 o wartości 3 A, pozycja F21 o wartości 3 A. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Opel Grandland (2021-2025) za ten obwód odpowiada pozycja F27 o wartości 25 A oraz pozycja F32 o wartości 80 A. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
Brak komentarzy.
