Alfa Romeo Stelvio (2017-2019…) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Alfa Romeo Stelvio  – schemat skrzynki bezpieczników

Rok produkcji: 2017, 2018, 2019.

Bezpiecznik zapalniczki (gniazdo zasilania) w Alfie Romeo Stelvio to bezpiecznik F94 w skrzynce bezpiecznikowej.

Jednostka sterująca po stronie pasażera

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników znajduje się pod podnóżkiem po stronie pasażera.

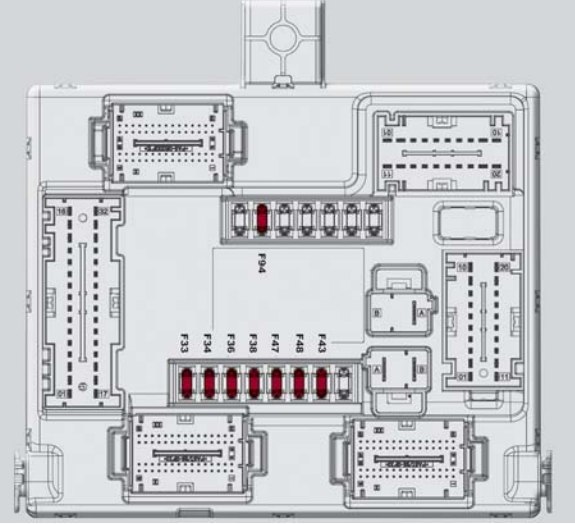

Alfa Romeo – skrzynka bezpieczników – jednostka sterująca pod stopniami po stronie pasażera
OpisNrAmpery [A]
Szyba przednia (strona kierowcy)F3325
Szyba przednia (strona pasażera)F3425
Zasilanie systemu informacyjno-rozrywkowego,

klimatyzacji,

alarmu,

elektrycznie składanego lusterka bocznego,

systemu EOBD,

portu USB.

F3615
Urządzenie Safe Lock

(odblokowanie drzwi po stronie kierowcy – jeśli jest na wyposażeniu);

Odblokowanie drzwi;

Centralny zamek.

F3820
Pompa spryskiwacza przedniej szybyF4320
Tylne lewe okno elektryczneF4725
Szyba tylna prawaF4825
Cewka nagrzewnicy tylnej szyby;

Zapalniczka.

F9415

Przyporządkowanie jednostki sterującej przedziałem bagażowym

Lokalizacja skrzynki bezpieczników

Skrzynka bezpieczników znajduje się po prawej stronie bagażnika za boczną pokrywą.

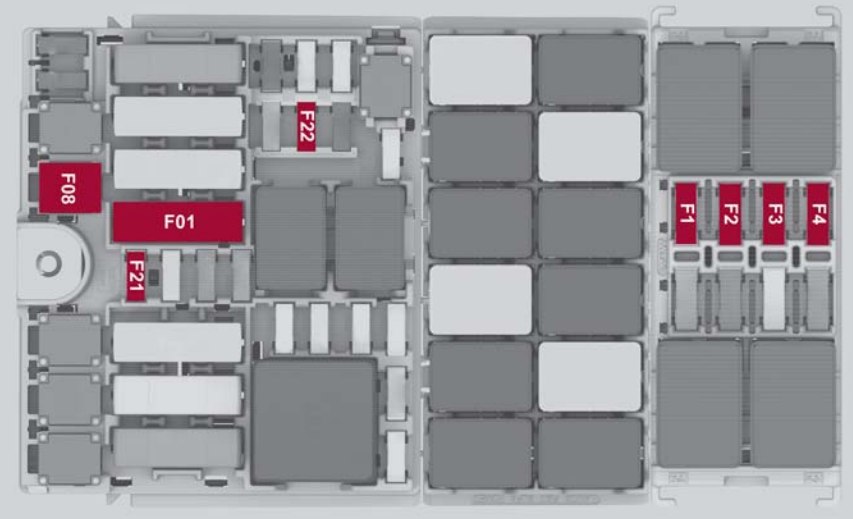

Alfa Romeo – bezpieczniki – bagażnik
OpisNrAmpery [A]
Moduł odbiornika (TTM / TTEBM)F0140
Zestaw audioF0830
I-Drive;

Gniazdo USB;

AUX;

Ładowarka USB.

F2110
Gniazdo zasilania KL15 / a 12V w bagażnikuF2220
Zasilanie sterownika oświetlenia przyczepy (+30)F120
Zasilanie sterownika oświetlenia przyczepy (+30)F215
Gniazdo przyczepy (tylko EMEA) (+30)F310
Hak holowniczy (+15)F410
