Toyota RAV4 XA10 (1997) – skrzynka bezpieczników

Toyota RAV4 XA10 (1997) – schemat skrzynki bezpieczników

Rok produkcji: 1997.


Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie RAV4 XA10 (1997) to bezpiecznik 18 w skrzynce bezpiecznikowej na tablicy przyrządów.

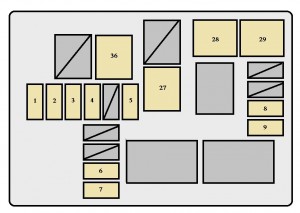

Komora silnika

Toyota RAV4 – bezpieczniki – komora silnika

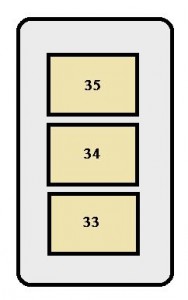

Komora silnika

Toyota RAV4 – bezpieczniki – komora silnika

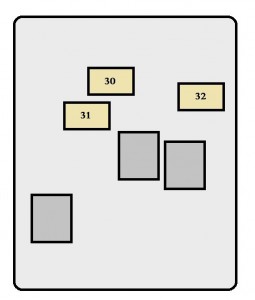

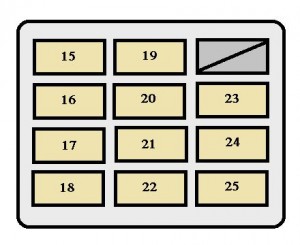

Tablica przyrządów

Toyota RAV4 – bezpieczniki – tablica przyrządów
Toyota RAV4 – bezpieczniki – tablica przyrządów

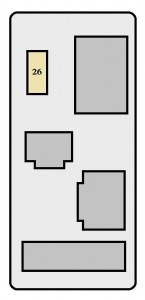

Boczny panel ochronny pasażera

Toyota RAV4 – bezpieczniki – listwa boczna pasażera

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 AM2 20 Wieloportowy układ wtrysku paliwa;


Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ ładowania.

2 DOME 15 Oświetlenie osobiste;

Lampka ostrzegawcza otwartych drzwi;

Zegar.

3 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

4 HAZ-HORN 15 Światła awaryjne;

Klaksony.

5 ALT-S 5 System ładowania
6 SPARE 15 Zapasowy bezpiecznik
7 SPARE 7,5 Zapasowy bezpiecznik
8 H-LP (LH) 15 Reflektor lewy
9 H-LP (RH) 15 Reflektor prawy
10 DRL 7,5 System świateł do jazdy dziennej
11 H-LP LH-L 10 Reflektor lewy (światło mijania)
12 H-LP RH-L 10 Reflektor prawy (światło mijania)
13 H-LP LH-H 10 Reflektor lewy (światło drogowe)
14 H-LP RH-H 10 Healight prawe (światło drogowe)
15 TAIL 10 Światła tylne;

Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie wewnętrzne.

16 GAUGE 10 Wskaźniki i mierniki;

Wskaźniki przypomnień serwisowych

(z wyjątkiem lampek ostrzegawczych o

wyładowaniu i otwartych drzwiach);

Światła cofania;

System klimatyzacji;

Elektryczne szyby;

Odmgławiacz tylnej szyby;

Centralna blokada mechanizmu różnicowego;

Elektronicznie sterowana automatyczna skrzynia biegów.

17 TURN 7,5 Włącz światła sygnalizacyjne
18 CIG & RAD 15 Zapalniczka;

Zegar;

Samochodowy system audio;

Elektryczne lusterka wsteczne.

19 DEF-I / UP 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

20 IGN 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Lampka ostrzegawcza wyładowania.

21 ECU-IG 7,5 Układ przeciwblokujący;

Elektronicznie sterowana automatyczna skrzynia biegów.

22 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

23 SRS 7,5 System poduszek powietrznych SRS
24 OBD 7,5 System diagnostyki pokładowej
25 STOP 10 Światła stopu
26 A / C 7,5 System klimatyzacji

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
27 MAIN No. 1 30 System startowy;

Reflektory.

28 RDI FAN 30 Elektryczny wentylator chłodzący
29 CDS FAN 30 Elektryczny wentylator chłodzący
30 POWER 30 Elektrycznie sterowane szyby;

Elektrycznie sterowany system zamka drzwi.

31 DEF 30 Odmgławiacz tylnej szyby
32 AM 1 40 Bezpieczniki „CIG & RAD”, „WIPER”, „GAUGE”,

„ECU-IG”, „TURN”, „TAIL”,

„PANEL”.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
33 MAIN 80 Bezpieczniki „AM 2”, „HAZ-HORN”, „EFI”,

„DOME”, „RADIO”, „ALT-S”

34 ALT 100 Światła tylne;

Bezpieczniki „ABS”, „RADIO”, „HTR”,

„AM 1”, „POWER”, „STOP”,

„DEF”.

35 HTR 50 System klimatyzacji
36 ABS 60 System zapobiegania blokady kół
