Toyota RAV4 XA10 (1994-1996) – skrzynka bezpieczników

Toyota RAV4 XA10 (1994-1996) – schemat skrzynki bezpieczników

Rok produkcji: 1994, 1995, 1996.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie ProAce (2016-2017) to bezpiecznik F32 w skrzynce bezpiecznikowej

Komora silnika

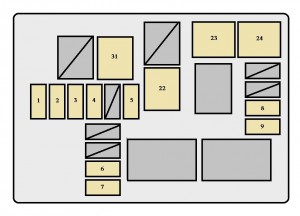

Toyota RAV4 – bezpieczniki – komora silnika

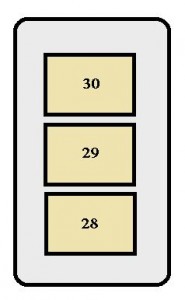

Toyota RAV4 – bezpieczniki – komora silnika

Tablica przyrządów

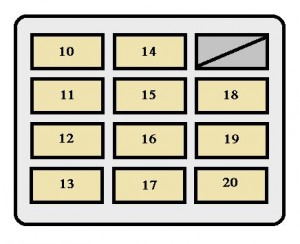

Toyota RAV4 – bezpieczniki – tablica przyrządów
Toyota RAV4 – bezpieczniki – tablica przyrządów

Boczny panel ochronny pasażera

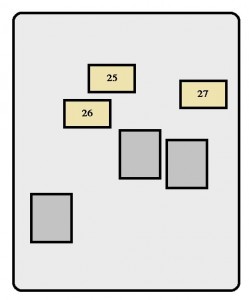

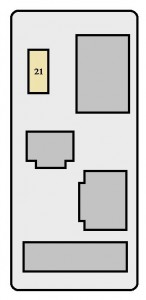

Toyota RAV4 – bezpieczniki – listwa boczna pasażera

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 AM2 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Układ ładowania.

2 DOME 15 Oświetlenie osobiste;

Lampka ostrzegawcza otwartych drzwi;

Zegar.

3 EFI 15 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

4 HAZ-HORN 15 Światła awaryjne;

Klaksony.

5 ALT-S 5 System ładowania
6 SPARE 15 Zapasowy bezpiecznik
7 SPARE 7,5 Zapasowy bezpiecznik
8 H-LP (LH) 15 Reflektor lewy
9 H-LP (RH) 15 Reflektor prawy
10 TAIL 10 Światła tylne;

Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie wewnętrzne.

11 WSKAŹNIK 10 Wskaźniki i mierniki;

Wskaźniki przypomnień serwisowych

(z wyjątkiem lampek ostrzegawczych o

wyładowaniu i otwartych drzwiach);

Światła cofania;

System klimatyzacji;

Elektryczne szyby;

Odmgławiacz tylnej szyby;

Centralna blokada mechanizmu różnicowego;

Elektronicznie sterowana automatyczna skrzynia biegów.

12 GAUGE 7,5 Włącz światła sygnalizacyjne
13 CIG & RAD 15 Zapalniczka;

Zegar;

Samochodowy system audio;

Elektryczne lusterka wsteczne.

14 DEF-I / UP 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

15 IGN 7,5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Lampka ostrzegawcza wyładowania.

16 ECU-IG 7,5 Układ przeciwblokujący;

Elektronicznie sterowana automatyczna skrzynia biegów.

17 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

18 SRS 7,5 System poduszek powietrznych SRS
19 OBD 7,5 System diagnostyki pokładowej
20 STOP 10 Światła stopu
21 A / C 7,5 System klimatyzacji

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
22 MAIN No. 1 30 System startowy;

Reflektory.

23 RDI FAN 30 Elektryczny wentylator chłodzący
24 CDS FAN 30 Elektryczny wentylator chłodzący
25 POWER 30 Elektrycznie sterowane szyby;

Elektrycznie sterowany system zamka drzwi

26 DEF 30 Odmgławiacz tylnej szyby
27 AM 1 40 Bezpieczniki „CIG & RAD”, „WIPER”,

„GAUGE”, „ECU-IG”, „TURN”,

„TAIL”, „PANEL”.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
28 MAIN 80 Bezpieczniki „AM 2”, „HAZ-HORN”,

„EFI”, „DOME”, „RADIO” i „ALT-S”

29 ALT 100 Światła tylne;

Bezpieczniki „ABS”, „RADIO”, „HTR”,

„AM 1”, „POWER”, „STOP” i „DEF”.

30 HTR 50 System klimatyzacji
31 ABS 60 System zapobiegania blokady kół
