Toyota RAV4 XA10 (1998-1999) – skrzynka bezpieczników

Toyota RAV4 XA10 (1998-1999) – schemat skrzynki bezpieczników

Rok produkcji: 1998, 1999.

Bezpiecznik zapalniczki (gniazdo zasilania) w Toyocie RAV4 XA10 (1998-1999) to bezpiecznik 17 i 23 w skrzynce bezpiecznikowej na tablicy przyrządów.

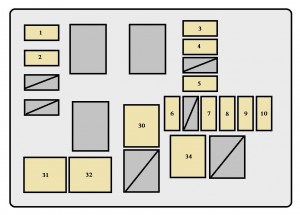

Komora silnika

Toyota RAV4 – bezpieczniki – komora silnika

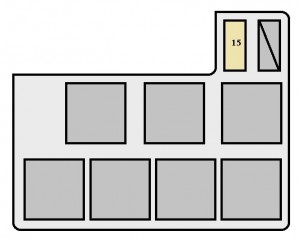

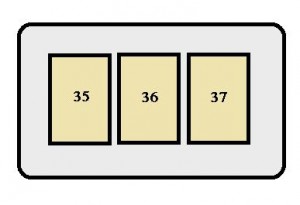

Komora silnika

Toyota RAV4 – bezpieczniki – komora silnika

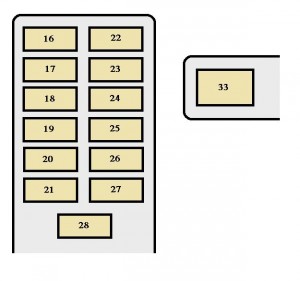

Tablica przyrządów

Toyota RAV4 – bezpieczniki – tablica przyrządów
Toyota RAV4 – bezpieczniki – tablica przyrządów

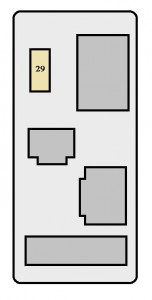

Boczny panel ochronny pasażera

Toyota RAV4 – bezpieczniki – listwa boczna pasażera

Bezpieczniki (typ A)

Bezpiecznik Amp [A] Opis
1 H- LP (RH) 15 Reflektor prawy
2 H- LP (LH) 15 Reflektor lewy
3 SPARE 10 Zapasowy bezpiecznik
4 SPARE 15 Zapasowy bezpiecznik
5 AM2 5 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa;

Układ rozruchowy;

Lampka ostrzegawcza rozładowania.

6 ALT- S 5 System ładowania
7 HAZ 10 Światła awaryjne
8 EFI 20 Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa.

15
9 DOME 15 Oświetlenie wewnętrzne;

Oświetlenie osobiste;

Zegar;

System świateł do jazdy dziennej;

Wskaźnik i mierniki;

Samochodowy system audio.

10 IGN 20 System ładowania
11 H- LP RH- H 10 Reflektor prawy (światło drogowe)
12 H- LP LH- H 10 Reflektor lewy (światło drogowe)
13 H- LP RH- L 10 Reflektor prawy (światło mijania)
14 H- LP LH- L 10 Reflektor lewy (światło mijania)
15 SEAT- HTR 10 Brak obwodu
16 PWR OUTLET 15 Gniazdo zasilania
17 CIG 15 Zapalniczka;

Zegar;

Samochodowy system audio;

Elektrycznie sterowane lusterka wsteczne;

Elektronicznie sterowana automatyczna skrzynia biegów.

18 SRS- ACC 10 System poduszek powietrznych SRS;

Napinacze pasów bezpieczeństwa.

19 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

20 ECU-IG 10 Elektronicznie sterowana automatyczna skrzynia biegów;

Odmgławiacz tylnej szyby;

Centralna blokada mechanizmu różnicowego;

Elektryczny szyberdach

Wieloportowy układ wtrysku paliwa;

Sekwencyjny wieloportowy układ wtrysku paliwa;

Elektryczny wentylator chłodzący;

Układ przeciwblokujący;

Tempomat.

21 TURN & GAUGE 10 Kierunkowskazy;

Wskaźniki i mierniki;

Światła cofania;

Wskaźniki przypominające o przeglądach;

System klimatyzacji;

System świateł do jazdy dziennej.

22 STOP 10 Światła stopu;

Wysoko zamontowane światło stopu;

Elektronicznie sterowana automatyczna skrzynia biegów;

Układ przeciwblokujący.

23 TAIL 15 Wskaźniki i mierniki;

Światła awaryjne;

Zapalniczka;

Centralna blokada mechanizmu różnicowego;

Zegar;

Odmgławiacz tylnej szyby;

System klimatyzacji;

Elektronicznie sterowana automatyczna skrzynia biegów;

Samochodowy system audio;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe;

Sterowanie oświetleniem tablicy przyrządów;

Boczne światła obrysowe.

24 OBD 10 System diagnostyki pokładowej
25 SRS- B 10 Lampka ostrzegawcza poduszki powietrznej SRS
26 HORN 10 Klakson
27 DEFOG 20 Odmgławiacz tylnej szyby
28 AM1 10 Bezpieczniki „CIG”, „PWR OUTLET”, „SRS-ACC”,

„WIPER”, „ECU-IG”, „TURN & GAUGE”.

29 A / C 10 System klimatyzacji

Bezpieczniki (typ B)

Bezpiecznik Amp [A] Opis
30 MAIN No. 1 30 System startowy,

Bezpieczniki „HLP (RH)”, „H- LP (LH)”, „H- LP RH- H”,

„H- LP LH- H”, „H- LP RH- L” i „H- LP LH-L ”.

31 RDI FAN 30 Elektryczny wentylator chłodzący
32 CDS FAN 30 Elektryczny wentylator chłodzący
33 PWR 30 Elektryczny zamek do drzwi;

Elektryczny szyberdach;

Elektryczne szyby.

Bezpieczniki (typ C)

Bezpiecznik Amp [A] Opis
34 ABS 50 System zapobiegania blokady kół
35 MAIN 80 Bezpieczniki „IGN”, „HAZ”, „DOME”,

„ALT-S”, „MAIN nr 1”, „AM2”,

„EFI”.

36 ALT 100 Bezpieczniki „HTR”, „ABS”, „RDI FAN”,

„CDS FAN”, „CIG”, „SRS-ACC”,

„WIPER”, „ECU-IG”, „TURN & GAUGE”,

„DEFOG”, „TAIL  „,” STOP ”,

„ HORN ”,„ OBD ”,„ SRS-B ”,

„ PWR OUTLET ”,„ PWR ”i„ AM1 ”.

37 HTR 50 Klimatyzacja;

Bezpiecznik „A / C”.
