Mazda CX-7 (2006-2009) – skrzynka bezpieczników

04/07/2021

Spis treści

Mazda CX-7 (2006-2009) – schemat skrzynki bezpieczników

Rok produkcji: 2006, 2007, 2008, 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-7 (2006-2009) to bezpiecznik 1 i 2 w skrzynce bezpiecznikowej na tablicy przyrządów.

Nr Opis Amp [A] Opis
1 IGN 2 40 System zapłonu
2 BLOWER 40 Silnik dmuchawy
3 BTN 60 Do ochrony różnych obwodów
4 FAN 2 40 Wentylator chłodzący
5 IGN 1 40 System zapłonu
6 FAN 1 40 Wentylator chłodzący
7 P.SEAT 40 Fotel elektryczny *
8 INJ 30 Wtryskiwacz
9 ROOF 20 Szyberdach *
10 BOSE 30 System audio Bose
11 ENGINE 30 System sterowania silnikiem
12 D.LOCK 20 Elektryczne zamki do drzwi
13 P.WIND 30 Elektrycznie sterowane szyby
14 FUEL 30 Pompa paliwowa
15 ABS 1 40 ABS
16 ABS 2 20 ABS
17 DSC 7.5 DSC
18 FOG 20 Światła przeciwmgielne *
19 DEF 30 Odmrażacz tylnej szyby
20 TNS 15 Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Podświetlany system wjazdowy.

21 A / C 10 Klimatyzator *
22 ITP 20 Czujnik położenia przyspieszacza
23 H / LHI 15 Poziomowanie reflektorów *
24 DRL 15 DRL *
25 H / L LO RH 15 Światła mijania (prawe)
26 H / L LO LH 15 Światła mijania (lewe)
27 ENG BAR 2 7.5 PCM
28 ECM 10 System sterowania silnikiem
29 ENG BAR 1 15 Czujnik przepływu powietrza;

Zawór sterujący EGR.

30 P.W1ND 2 20 Elektrycznie sterowane szyby
31 STOP 10 Światła stopu
32 HORN 20 Klakson
33 ENGB + 25 PCM
34 HAZARD 10 Światła awaryjne;

Kierunkowskazy.

* Niektóre modele

Skrzynka bezpieczników w komorze silnika

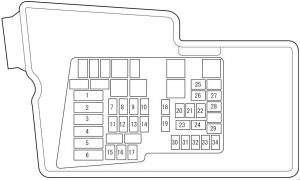

Mazda CX-7 – schemat skrzynki bezpieczników – komora silnika

Panel bezpieczników tablicy rozdzielczej

Mazda CX-7 – schemat skrzynki bezpieczników – tablica przyrządów

Nr Opis Amp [A] Opis
1 OUTLET 15 Gniazdo akcesoriów
2 OUTLET 2 15 Gniazdo akcesoriów
3 P.MIR 7.5 Sterowanie lusterkiem
4 WIPER 30 Wycieraczka i spryskiwacz szyby przedniej
5 M.DEF 7.5 Odmrażacz lusterek *
6 ENG BAR 3 7.5 Czujnik przepływu powietrza;

Zawór sterujący EGR.

7 P.W1ND 15 Elektrycznie sterowane szyby
8 A / B 7.5 Advance Restraint System

(Zaawansowany układ bezpieczeństwa).

9 ENGINE 15 System sterowania silnikiem
10 METER 10 Zestaw wskaźników
11 ROOM 15 System audio;

Oświetlenie górne.

12 ILLUMI 10 Oświetlenie deski rozdzielczej
13 SEAT 20 Podgrzewacz siedzenia *
14 A / C 10 Klimatyzator *
15 R.WIP 10 Wycieraczka i spryskiwacz tylnej szyby
* Niektóre modele
