Mazda CX-3 (2017) – skrzynka bezpieczników
Mazda CX-3 (2017) – schemat skrzynki bezpieczników
Rok produkcji: 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-3 (2017) to bezpiecznik 5 w skrzynce bezpiecznikowej po lewej stronie.

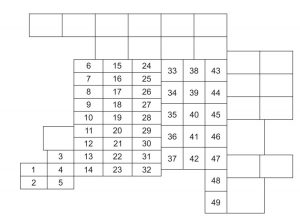

Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | C / U IG1 | 15 | Do ochrony różnych obwodów |
| 2 | ENGINE IG1 | 7,5 | System sterowania silnikiem |
| 3 | SUNROOF | 10 | Szyberdach * |
| 4 | INTERIOR | 15 | Światło górne |
| 5 | ENG + B | 7,5 | System sterowania silnikiem |
| 6 | AUDIO2 | 15 | System nagłośnieniowy |
| 7 | METER1 | 10 | Zestaw wskaźników |
| 8 | SRS1 | 7,5 | Poduszka powietrzna |
| 9 | METER2 | 7,5 | Zestaw wskaźników * |
| 10 | RADIO | 7,5 | System nagłośnieniowy |
| 11 | ENGINE3 | 15 | System sterowania silnikiem |
| 12 | ENGINE1 | 15 | System sterowania silnikiem |
| 13 | ENGINE2 | 15 | System sterowania silnikiem |
| 14 | AUDIO1 | 25 | System nagłośnieniowy |
| 15 | A / C MAG | 7,5 | Klimatyzator* |
| 16 | AT PUMP | 15 | System kontroli mostu pędnego * |
| 17 | AT | 15 | System kontroli mostu pędnego * |
| 18 | D.LOCK | 25 | Elektryczne zamki do drzwi |
| 19 | H / L RH | 20 | Reflektor (prawy) |
| 20 | ENg + B2 | 7,5 | System sterowania silnikiem |
| 21 | TAIL | 20 | Tylne światła;
Oświetlenie tablicy rejestracyjnej; Światła postojowe. |
| 22 | – | – | – |
| 23 | ROOM | 25 | Światło górne |
| 24 | FOG | 15 | Światła przeciwmgielne* |
| 25 | H / CLEAN | 20 | – |
| 26 | STOP | 10 | Światła stopu |
| 27 | HORN | 15 | Klakson |
| 28 | H / L LH | 20 | Reflektor (lewy) |
| 29 | ABS / DSC S. | 30 | ABS;
System dynamicznej kontroli stabilności *. |
| 30 | HAZARD | 15 | Światała awaryjne;
Popielniczka; Kierunkowskazy. |
| 31 | FUEL PUMP | 15 | System paliwowy |
| 32 | FUEL WARM | 25 | – |
| 33 | WIPER | 20 | Wycieraczka szyby przedniej |
| 34 | CABIN+B | 50 | Do ochrony różnych obwodów |
| 35 | FAN2 | 30 | – |
| 36 | FUEL PUMP | 30 | – |
| 37 | ABS / DSC M | 50 | ABS;
System dynamicznej kontroli stabilności *. |
| 38 | EVVT | 20 | Układ sterowania silnikiem * |
| 39 | – | – | – |
| 40 | FAN1 | 30 | – |
| 41 | FAN3 | 40 | Wentylator chłodzący |
| 42 | ENG.MAIN | 40 | System kontroli silnika |
| 43 | EPS | 60 | – |
| 44 | DEFOG | 40 | Odmgławiacz tylnej szyby |
| 45 | IG2 | 30 | Do ochrony różnych obwodów |
| 46 | INJECTOR | 30 | System sterowania silnikiem |
| 47 | HEATER | 40 | Klimatyzator |
| 48 | P.WINDOW1 | 30 | Elektrycznie sterowane szyby |
| 49 | DCDC DE | 40 | – |
| * Niektóre modele | |||

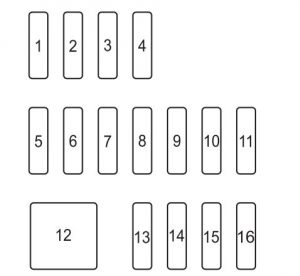

Blok bezpieczników (lewa strona)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Gniazda akcesoriów |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | Wskaźnik zmiany biegów AT * |
| 8 | MIRROR | 7,5 | Sterowanie lusterkiem |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 | Elektrycznie sterowane szyby |
| 11 | R.WIPER | 15 | Wycieraczka i spryskiwacz tylnej szyby |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Podgrzewacz siedzenia * |
| 16 | M.DEF | 7,5 | Odmgławiacz lustra * |
| * Niektóre modele | |||
