Mazda CX-7 (2011) – skrzynka bezpieczników

Mazda CX-7 (2011) – schemat skrzynki bezpieczników

Rok produkcji: 2011.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-7 (2011) to bezpiecznik 2 w skrzynce bezpiecznikowej po stronie kierowcy.

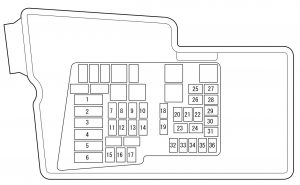

Blok bezpieczników (komora silnika)

Mazda CX-7 – bezpieczniki – komora silnika
Pozycja Opis Amp [A] Opis
1 PCS
2 BLOWER 40 Klimatyzator
3 FUEL PUMP 30 Pompa paliwowa
4 FAN 2 40 Wentylator chłodzący
5 IG KEY 1 40 Do ochrony różnych obwodów
6 FAN 1 40 Główny wentylator chłodzący
7 P.SEAT (D) 40 Fotel elektryczny *
8 INJ 30 Układ sterowania silnikiem *
9 P.SEAT (P) 30 Fotel elektryczny *
10 BOSE 30 System audio Bose *
11 ENGINE 30 System sterowania silnikiem
12 D.LOCK 20 Elektryczne zamki do drzwi
13 P.WIND 30 Elektrycznie sterowane szyby
14 IG KEY 2 40 Do ochrony różnych obwodów
15 ABS 1 40 ABS
16 ABS 2 20 ABS
17 DSC
18 H/L CLEAN/ROOF 20 Szyberdach *
19 DEF 30 Odmrażacz tylnej szyby
20 TNS 15 Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie.

21 A / C 10 Klimatyzator
22 TRAILER/TCM 20 System kontroli mostu pędnego *
23 HEAD HI RH 15 Światła drogowe (prawe)
24 HEAD HI LH 15 Światła drogowe (lewe)
25 HEAD LO RH 15 Światła mijania (prawe)
26 HEAD LO LH 15 Światła mijania (lewe)
27 ITP 10 Układ sterowania silnikiem *
28 ENG BAR 2 7,5 System sterowania silnikiem
29 ECM 10 System sterowania silnikiem
30 INJ 10 Układ sterowania silnikiem *
31 ENG BAR 1 15 System sterowania silnikiem
32 FOG 15 Światła przeciwmgielne*
33 STOP 10 Światła stopu
34 HORN 20 Klakson
35 ENG B + 25 System sterowania silnikiem
36 HAZARD 10 Światła awaryjne;

Kierunkowskazy.

* Niektóre modele

Blok bezpieczników (po stronie kierowcy)

Mazda CX-7 – bezpieczniki – strona kierowcy
Pozycja Opis Amp [A] Opis
1 P.WIND 2 30 Elektrycznie sterowane szyby
2 OUTLET 1 15 Gniazdo akcesoriów
3 P.MIR 7,5 Sterowanie lusterka
4 OUTLET 2 15 Gniazdo akcesoriów
5 SCR
6 WIPER 20 Wycieraczka i spryskiwacz szyby przedniej
7 M.DEF 7,5 Odmrażacz lusterka *
8 P / ST / ENGBAR 3 7,5 System sterowania silnikiem
9 P.WIND
10 A / B 7,5 Poduszka powietrzna
11 ENGINE 15 System sterowania silnikiem
12 METER 15 Zestaw wskaźników
13 ILLUMI 10 Oświetlenie deski rozdzielczej
14 ROOM 15
15 R.FOG
16 SIREN
17 SEAT 20 Podgrzewacz siedzenia *
18 A / C 10 Klimatyzator
19 R.WIP 10 Wycieraczka i spryskiwacz tylnej szyby
* Niektóre modele
