Smart Fortwo (2014-2015) – skrzynka bezpieczników

10/27/2020

Spis treści

Smart Fortwo (2014-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Smarcie Fortwo (2014-2015) to bezpiecznik 12 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się po stronie kierowcy pod deską rozdzielczą.

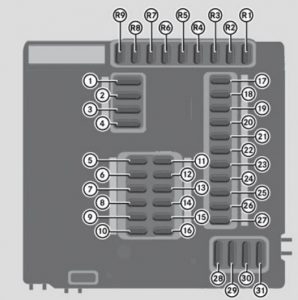

Przód

Smart Fortwo – bezpieczniki – deska rozdzielcza (przód)

1-31 – Bezpiecznik

R1 – R9 – zapasowe gniazda bezpieczników

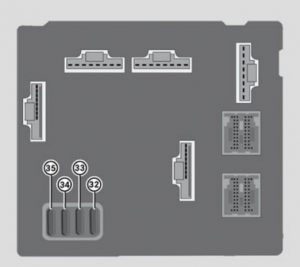

Rewers

Smart Fortwo – bezpieczniki – deska rozdzielcza (tył)

32 – 36 – Bezpiecznik

Bezpiecznik Opis Ampery [A]
1 Silnik 25
2 Wycieraczki 25
3 Okno elektryczne (lewe i prawe) 20
4 Dmuchawa przedziału pasażerskiego (HVAC) 25
5 Przednie światła przeciwmgielne,

światła do jazdy dziennej LED

10
6 Prawe światło postojowe,

prawe światło tylne,

oświetlenie tablicy rejestracyjnej

7,5
7 Lewe światło postojowe, lewe światło tylne 7,5
8 Silnik, wentylacja zbiornika 25
9 Silnik 7,5
10 Silnik, skrzynia biegów, manetka 15
11 Jednostka sterująca ESP® 15
12 Włącznik świateł zewnętrznych,

włącznik świateł kierunkowskazów,

moduł przełącznika kokpitu,

gniazdo diagnostyki pokładowej,

jednostka sterująca skrzyni biegów,

ogrzewanie lusterka wstecznego zewnętrznego,

system ostrzegawczy antykradzieżowy,

czujnik światła deszczowego,

przyrządy pomocnicze,

centralny zamek, zestaw wskaźników,

System monitorowania ciśnienia w oponach (TPMS),

światła hamowania i kierunkowskazy (lewe i prawe)

10
13
14 Sprężarka klimatyzacji 15
15 Audio, subwoofer,

nagłośnienie,

miękki dach (tylko kabriolet),

oświetlenie wewnętrzne

15
16 Pompa paliwa z czujnikiem poziomu paliwa 15
17 Wycieraczka tylnej szyby (tylko coupé) 15
18 Jednostka sterująca ESP®, jednostka sterująca EPS, system bezpieczeństwa 10
19 Jednostka sterująca silnika,

jednostka sterująca skrzyni biegów,

system monitorowania ciśnienia w oponach (TPMS),

gniazdo diagnostyki pokładowej

7,5
20 Układ klimatyzacji, regulacja lusterek zewnętrznych,

pompka spryskiwacza,

system audio,

ogrzewanie siedzenia,

włącznik wycieraczek,

przełącznik miękkiego dachu (tylko kabriolet)

10
21 Dodatkowe gniazdo zasilania 15
22 Lewe światło mijania 7,5
23 Prawe światło mijania 7,5
24 Lampa zapasowa 15
25 Prawe światło drogowe 7,5
26 Lewe światło drogowe 7,5
27 Silnik 7,5
28 Odmrażacz tylnej szyby 40
29 Miękki dach (tylko kabriolet) 30
30 Sterownik skrzyni biegów, wentylator chłodnicy 40
31 Klakson, centralny zamek 20
32
33 Włącznik rozrusznika (zapłon) 50
34 Jednostka sterująca ESP® 40
35 Jednostka sterująca ESP 30
R1 Ogrzewanie lusterek zewnętrznych 7,5
R2 Światła hamowania 7,5
R3
R4
R5 Jednostka przedniej szyby car2go 10
R6
R7 Oświetlenie wewnętrzne 5
R8 System dźwięku przestrzennego 20
R9 Sterownik ogrzewania siedzenia 25
