Mazda CX-5 (2017) – skrzynka bezpieczników

Mazda CX-5 (2017) – schemat skrzynki bezpieczników

Rok produkcji: 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-7 (2007-2008) to bezpiecznik 52 w skrzynce bezpiecznikowej w komorze silnika.

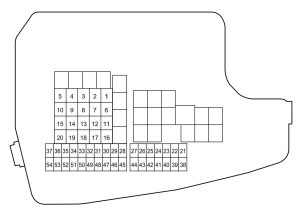

Blok bezpieczników (komora silnika)

Mazda CX-5 – bezpieczniki – komora silnika

Pozycja	Opis	Amp [A]	Opis
1	CABIN+B	50	Do ochrony różnych obwodów
2	IG2	30	Do ochrony różnych obwodów
3	INJECTOR ENG.SUB	30	System sterowania silnikiem
4	SCR1 EVVT	20	System sterowania silnikiem
Reklama
5	P.WINDOW1	30	Elektrycznie sterowane szyby
6	R.HEATER	20	–
7	ADD FAN DE	40	–
8	WIPER.DEI	20	Odmrażacz wycieraczek szyby przedniej *
9	DEFOG	40	Odmrażacz tylnej szyby
10	DCDC DE	–	–
11	EPB R	20	Elektryczny hamulec postojowy (EPB) (prawy)
12	EPB L.	20	Elektryczny hamulec postojowy (EPB) (lewy)
13	AUDIO DCDC REG	30	System nagłośnieniowy*
14	FAN GE	20	Wentylator chłodzący
15	ENG.MAIN	40	System sterowania silnikiem
16	ABS / DSC M	50	ABS; Dynamiczny system kontroli stabilności.
17	FAN DE	40	–
18	WIPER	20	Wycieraczka i spryskiwacz przedniej szyby
19	HEATER	40	Klimatyzator
20	ADD FAN GE	30	Wentylator chłodzący
21	ENGINE.IG1	7,5	System sterowania silnikiem
22	C / U IG1	15	Do ochrony różnych obwodów
23	AUDIO2	7,5	System nagłośnieniowy
24	METER2	7,5	–
Reklama
25	ENGINE3	15	System sterowania silnikiem
26	ENGINE2	15	System sterowania silnikiem
27	ENGINE3	15	System sterowania silnikiem
28	AT	15	Układ sterowania mostem pędnym *; Wyłącznik zapłonu.
29	H / CLEAN	20	–
30	A / C	7,5	Klimatyzator
31	AT PUMP	15	System kontroli mostu pędnego *
32	HORN	15	Klakson
33	R.WIPER	15	Wycieraczka tylnej szyby
34	H / L HI	20	Światła drogowe
35	ST.HEATER	15	Podgrzewana kierownica *
36	FOG	15	Światła przeciwmgielne*
37	ENG + B	7,5	System sterowania silnikiem
38	H / L LOW L	15	Światła mijania (lewe)
39	SILNIK 4	15	–
Reklama
40	–	–	–
41	ENGINE4	10	Zestaw wskaźników
42	SRS1	7,5	Poduszka powietrzna
43	BOSE	25	Model wyposażony w Bose® Sound System *
44	AUDIO1	15	System nagłośnieniowy
45	ABS / DSC S.	30	ABS; Dynamiczny system kontroli stabilności.
46	FUEL PUMP	15	System paliwowy
47	FUEL WARM	–	–
48	TAIL	15	Tylne światła; Oświetlenie tablicy rejestracyjnej.
49	FUEL PUMP2 SCR2	25	–
50	HAZARD	25	Światła awaryjne; Kierunkowskazy; Światła postojowe (przednie światła obrysowe).
51	H / LOW R	15	Światła mijania (prawe)
52	OUTLET	25	Gniazda akcesoriów
53	STOP	10	Światła stopu
54	ROOM	15	Światło górne
* Niektóre modele

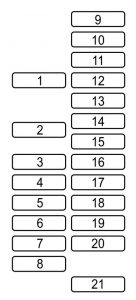

Blok bezpieczników (lewa strona)

Pozycja	Opis	Amp [A]	Opis
1	P.SEAT D	30	Fotel elektryczny *
2	P.WINDOW3	30	–
3	R.OUTLET3	15	Gniazda akcesoriów
Reklama
4	P.WINDOW2	25	Elektrycznie sterowane szyby
5	ESCL	15	Elektroniczna blokada kierownicy *
6	D.LOCK	25	Elektryczne zamki do drzwi
7	SEAT WARM	20	Podgrzewacz siedzenia *
8	SUNROOF	10	Szyberdach *
9	F.OUTLET	15	Gniazda akcesoriów
10	MIRROR	7,5	Sterowanie lusterkiem
11	R.OUTLET1	15	–
12	SCR3	15	–
13	SCR4	15	–
14	R.OUTLET2	15	Gniazda akcesoriów
15	USB	7,5	Gniazdo zasilania USB
16	PLG	20	Elektrycznie podnoszona klapa *
17	M.DEF	7,5	Odmrażacz lusterka *
18	R.SEAT W	20	Podgrzewacz siedzenia *
19	–	–	–
20	AT IND	20	Wskaźnik zmiany biegów AT *
21	P.SEAT P	30	Fotel elektryczny *
* Niektóre modele

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Jak znaleźć bezpiecznik spryskiwaczy w Mazda CX-5 (2017)?

W Mazda CX-5 (2017) tego obwodu pilnuje pozycja 18 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Mazda CX-5 (2017) — gdzie jest bezpiecznik wycieraczek?

W modelu Mazda CX-5 (2017) znajdziesz go tutaj: pozycja 18 w skrzynce: blok bezpieczników (komora silnika) oraz pozycja 33 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Pod którym numerem jest bezpiecznik centralnego zamka w Mazda CX-5 (2017)?

W modelu Mazda CX-5 (2017) za ten obwód odpowiada pozycja 6 w skrzynce: blok bezpieczników (lewa strona). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajduje się bezpiecznik wentylatora chłodnicy w Mazda CX-5 (2017)?

W Mazda CX-5 (2017) tego obwodu pilnuje pozycja 14 w skrzynce: blok bezpieczników (komora silnika) oraz pozycja 20 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik świateł mijania w Mazda CX-5 (2017)?

W modelu Mazda CX-5 (2017) znajdziesz go tutaj: pozycja 38 w skrzynce: blok bezpieczników (komora silnika) oraz pozycja 51 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajdę bezpiecznik świateł przeciwmgielnych w Mazda CX-5 (2017)?

W modelu Mazda CX-5 (2017) za ten obwód odpowiada pozycja 36 w skrzynce: blok bezpieczników (komora silnika). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
