Mazda CX-7 (2009) – skrzynka bezpieczników

Mazda CX-7 (2009) – schemat skrzynki bezpieczników

Rok produkcji: 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-7 (2009) to bezpiecznik 1 i 2 w skrzynce bezpiecznikowej po stronie kierowcy.

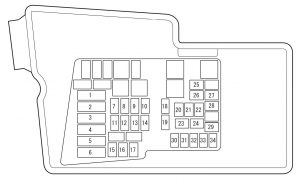

Blok bezpieczników (komora silnika)

Mazda CX-7 – bezpieczniki – komora silnika
Pozycja Opis Amp [A] Opis
1 IGN 2 40 System zapłonu
2 BLOWER 40 Silnik dmuchawy
3 BTN 60 Do ochrony różnych obwodów
4 FAN 2 40 Wentylator chłodzący
5 IGN 1 40 System zapłonu
6 FAN 1 40 Wentylator chłodzący
7 P.SEAT 40 Fotel elektryczny *
8 INJ 30 Wtryskiwacz
9 ROOF 20 Szyberdach *
10 BOSE 30 System audio Bose *
11 ENGINE 30 System sterowania silnikiem
12 D.LOCK 20 Elektryczne zamki do drzwi
13 P.WIND 30 Elektrycznie sterowane szyby
14 FUEL 30 Pompa paliwowa
15 ABS 1 40 ABS
16 ABS 2 20 ABS
17 DSC 7,5 DSC
18 FOG 20 Światła przeciwmgielne *
19 DEF 30 Odmrażacz tylnej szyby
20 TNS 15 Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Podświetlany system wjazdowy.

21 A / C 10 Klimatyzator *
22 ITP 20 Czujnik położenia przepustnicy
23 H / L HI 15 Poziomowanie reflektorów *
24 DRL 15 DRL *
25 H / L LO RH 15 Światła mijania (prawe)
26 H / L LO LH 15 Światła mijania (lewe)
27 ENG BAR 2 7,5 PCM
28 ECM 10 System sterowania silnikiem
29 ENG BAR 1 15 Czujnik przepływu powietrza;

Zawór sterujący EGR.

30 P.WIND 2 20 Elektrycznie sterowane szyby
31 STOP 10 Światła stopu
32 HORN 20 Róg
33 ENG B + 25 PCM
34 HAZARD 10 Światła awaryjne;

Kierunkowskazy.

* Niektóre modele

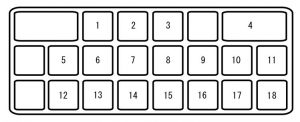

Blok bezpieczników (po stronie kierowcy)

Mazda CX-7 – bezpieczniki – strona kierowcy
Pozycja Opis Amp [A] Opis
1 OUTLET 1 15 Gniazdo akcesoriów
2 OUTLET 2 15 Gniazdo akcesoriów
3 P.MIR 7,5 Sterowanie lusterkiem
4 WIPER 30 Wycieraczka i spryskiwacz szyby przedniej
5 M.DEF 7,5 Odmrażacz lusterka *
6 ENG BAR 3 7,5 Czujnik przepływu powietrza;

Zawór sterujący EGR.

7 P.WIND 15 Elektrycznie sterowane szyby
8 A / B 7,5 Advance Restraint System
9 ENGINE 15 System sterowania silnikiem
10 METER 10 Zestaw wskaźników
11 BBS
12 ROOM 15 System audio;

Oświetlenie górne.

13 OPT
14 ILLUMI 10 Oświetlenie deski rozdzielczej
15 SEAT 20 Podgrzewacz siedzenia *
16 A / C 10 Klimatyzator *
17 R.WIP 10 Wycieraczka i spryskiwacz tylnej szyby
18 R.FOG
* Niektóre modele
