Mazda 2 DE (2007-2014) – skrzynka bezpieczników
Mazda 2 DE (2007-2014) – schemat skrzynki bezpieczników
Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie 2 DE (2007-2014) to bezpiecznik 3 w skrzynce bezpiecznikowej na tablicy rozdzielczej po lewej stronie.
Skrzynka bezpieczników w komorze silnika

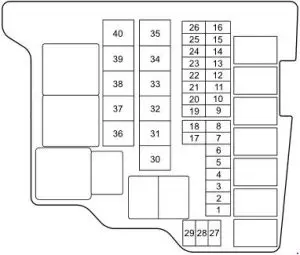

Mazda 2 – schemat skrzynki bezpieczników – komora silnika
| Nr | Bezpiecznik | Amp [A] | Opis |
| 1 | FUEL HEAT | – | – |
| 2 | FUEL PUMP | 15 | Pompa paliwowa |
| 3 | F.FOG | 15 | Światła przeciwmgielne * |
| 4 | P / W | 20 | Elektrycznie sterowane szyby |
| 5 | HORN | 10 | Klakson |
| 6 | EG1 | 10 | System sterowania silnikiem |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7.5 | Klimatyzator |
| 10 | TAIL | 15 | Tylne światła;
Światła postojowe; Oświetlenie tablicy rejestracyjnej. |
| 11 | STOP | 10 | Światła stopu |
| 12 | SWS | 7.5 | Poduszka powietrzna |
| 13 | R.DEF | 20 | Odmrażacz tylnej szyby |
| 14 | HAZARD | 10 | Światła awaryjne;
Kierunkowskazy. |
| 15 | D / L | 20 | Elektryczne zamki do drzwi |
| 16 | EOP | – | – |
| 17 | ENG BAR | 15 | System sterowania silnikiem |
| 18 | ENGINJ | 15 | System sterowania silnikiem |
| 19 | ENG INJ2 | – | – |
| 20 | H / LHI RH | – | – |
| 21 | H / L HI LH | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L LO RII | 15 | Reflektor (prawy) |
| 24 | H / L LO LH | 15 | Reflektor (lewy) |
| 25 | AUDI02 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | HORN2 | – | – |
| 28 | METER | – | – |
| 29 | ROOM | 15 | Światło górne |
| 30 | GLOW | – | – |
| 31 | EWT | – | – |
| 32 | IG KEY 1 | 40 | Do ochrony różnych obwodów |
| 33 | FAN 3 | – | – |
| 34 | FAN 2 | 30 | Wentylator chłodzący |
| 35 | FAN 1 | – | – |
| 36 | INJ | – | – |
| 37 | IG KEY 2 | 30 | Do ochrony różnych obwodów |
| 38 | 4WD | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | BLOWER | 30 | Klimatyzator |
| * Niektóre modele | |||
Panel bezpieczników tablicy rozdzielczej
Mazda 2 – bezpieczniki – lewa strona
| Nr | Bezpiecznik | Amp [A] | Opis |
| 1 | TCM | – | – |
| 2 | ILLUMI | 7.5 | Oświetlenie deski rozdzielczej |
| 3 | CIGAR | 15 | Gniazdo akcesoriów |
| 4 | MIRROR | 7.5 | Sterowanie lusterek |
| 5 | M.DEF | 7.5 | Odmrażacz lusterek * |
| 6 | S.WARM | – | – |
| 7 | A / C | 7.5 | Klimatyzator |
| 8 | F.WIP | 20 | Wycieraczka i spryskiwacz przedniej szyby |
| 9 | R.WIP | 10 | Wycieraczka i spryskiwacz tylnej szyby |
| 10 | STARTER | – | – |
| 11 | METER 2 | – | – |
| 12 | ENG | 10 | System sterowania silnikiem |
| 13 | METER | 10 | Zestaw wskaźników |
| 14 | SAS | 10 | Poduszka powietrzna |
| 15 | AUDIO 3 | – | – |
| 16 | P / W | 30 | Elektrycznie sterowane szyby |
