Mazda CX-7 (2007-2008) – skrzynka bezpieczników
Mazda CX-7 (2007-2008) – schemat skrzynki bezpieczników
Rok produkcji: 2007, 2008.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-7 (2007-2008) to bezpiecznik 1 i 2 w skrzynce bezpiecznikowej po stronie kierowcy.

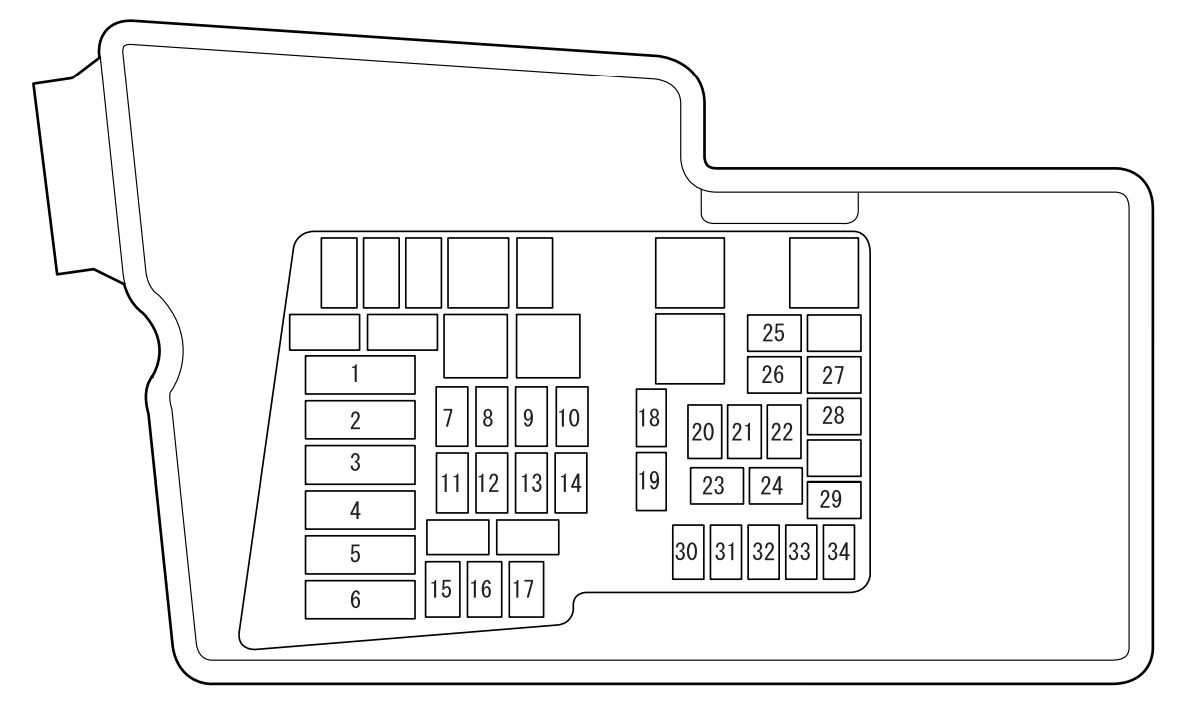

Blok bezpieczników (komora silnika)
| Nr | Opis | Ampery [A] | Opis |
| 1 | IGN 2 | 40 | System zapłonu |
| 2 | BLOWER | 40 | Silnik dmuchawy |
| 3 | BTN | 60 | Do ochrony różnych obwodów |
| 4 | FAN 2 | 40 | Wentylator chłodzący |
| 5 | IGN 1 | 40 | SyStem zapłonu |
| 6 | FAN 1 | 40 | Wentylator chłodzący |
| 7 | P.SEAT | 40 | Fotel elektryczny * |
| 8 | INJ | 30 | Wtryskiwacz |
| 9 | ROOF | 20 | Szyberdach * |
| 10 | BOSE | 30 | System audio Bose * |
| 11 | ENGINE | 30 | System sterowania silnikiem |
| 12 | D.LOCK | 20 | Elektryczne zamki do drzwi |
| 13 | P.WIND | 30 | Elektrycznie sterowane szyby |
| 14 | FUEL | 30 | Pompa paliwowa |
| 15 | ABS 1 | 40 | ABS |
| 16 | ABS 2 | 20 | ABS |
| 17 | DSC | 7,5 | DSC |
| 18 | FOG | 20 | Światła przeciwmgielne * |
| 19 | DEF | 30 | Odmrażacz tylnej szyby |
| 20 | TNS | 15 | Światła postojowe;
Oświetlenie tablicy rejestracyjnej; Podświetlany system wjazdowy. |
| 21 | A / C | 10 | Klimatyzator * |
| 22 | ITP | 20 | Czujnik położenia przepustnicy |
| 23 | H / L HI | 15 | Poziomowanie reflektorów * |
| 24 | DRL | 15 | DRL * |
| 25 | H / L LO RH | 15 | Światła mijania (prawe) |
| 26 | H / L LO LH | 15 | Światła mijania (lewe) |
| 27 | ENG BAR 2 | 7,5 | PCM |
| 28 | ECM | 10 | System sterowania silnikiem |
| 29 | ENG BAR 1 | 15 | Czujnik przepływu powietrza;
Zawór sterujący EGR. |
| 30 | P.WIND 2 | 20 | Elektrycznie sterowane szyby |
| 31 | STOP | 10 | Światła stopu |
| 32 | HORN | 20 | Klakson |
| 33 | ENG B + | 25 | PCM |
| 34 | HAZARD | 10 | Światła awaryjne;
Kierunkowskazy. |
| * Niektóre modele | |||

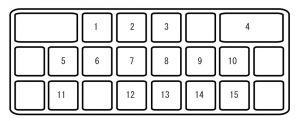

Blok bezpieczników (po stronie kierowcy)
| Pozycja | Opis | Ampery [A] | Opis |
| 1 | OUTLET 1 | 15 | Gniazdo akcesoriów |
| 2 | OUTLET 1 | 15 | Gniazdo akcesoriów |
| 3 | P.MIR | 7,5 | Sterowanie lusterkiem |
| 4 | WIPER | 30 | Wycieraczka i spryskiwacz szyby przedniej |
| 5 | M.DEF | 7,5 | Odmrażacz lusterka * |
| 6 | ENG BAR 3 | 7,5 | Czujnik przepływu powietrza;
Zawór sterujący EGR, |
| 7 | P.WIND | 15 | Elektrycznie sterowane szyby |
| 8 | A / B | 7,5 | Advance Restraint System |
| 9 | ENGINE | 15 | System sterowania silnikiem |
| 10 | METER | 10 | Zestaw wskaźników |
| 11 | ROOM | 15 | System audio;
Oświetlenie górne. |
| 12 | ILLUMI | 10 | Oświetlenie deski rozdzielczej |
| 13 | SEAT | 20 | Podgrzewacz siedzenia * |
| 14 | A / C | 10 | Klimatyzator * |
| 15 | R.WIP | 10 | Wycieraczka i spryskiwacz tylnej szyby |
| * Niektóre modele | |||
