Mazda CX-7 (2012) – skrzynka bezpieczników
Mazda CX-7 (2012) – schemat skrzynki bezpieczników
Rok produkcji: 2012.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-7 (2012) to bezpiecznik 2 w skrzynce bezpiecznikowej po stronie kierowcy.

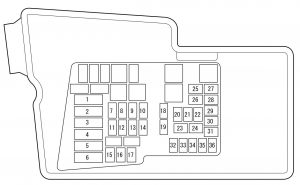

Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | PCS | – | – |
| 2 | BLOWER | 40 | Klimatyzator |
| 3 | FUEL PUMP | 30 | Pompa paliwowa |
| 4 | FAN 2 | 40 | Wentylator chłodzący |
| 5 | IG KEY 1 | 40 | Do ochrony różnych obwodów |
| 6 | FAN 1 | 40 | Główny wentylator chłodzący |
| 7 | P.SEAT (D) | 40 | Fotel elektryczny * |
| 8 | INJ | 30 | Układ sterowania silnikiem * |
| 9 | P.SEAT (P) | 30 | Fotel elektryczny * |
| 10 | BOSE | 30 | System audio Bose * |
| 11 | ENGINE | 30 | System sterowania silnikiem |
| 12 | D.LOCK | 20 | Elektryczne zamki do drzwi |
| 13 | P.WIND | 30 | Elektrycznie sterowane szyby |
| 14 | IG KEY 2 | 40 | Do ochrony różnych obwodów |
| 15 | ABS 1 | 40 | ABS |
| 16 | ABS 2 | 20 | ABS |
| 17 | DSC | – | – |
| 18 | H/L CLEAN/ROOF | 20 | Szyberdach* |
| 19 | DEF | 30 | Odmrażacz tylnej szyby |
| 20 | TNS | 15 | Światła postojowe;
Oświetlenie tablicy rejestracyjnej; Oświetlenie. |
| 21 | A / C | 10 | Klimatyzator |
| 22 | TRAILER/TCM | 20 | System kontroli mostu pędnego * |
| 23 | HEAD HI RH | 15 | Światła drogowe (prawe) |
| 24 | HEAD HI LH | 15 | Światła drogowe (lewe) |
| 25 | HEAD LO RH | 15 | Światła mijania (prawe) |
| 26 | HEAD LO LH | 15 | Światła mijania (lewe) |
| 27 | ITP | 10 | Układ sterowania silnikiem * |
| 28 | ENG BAR 2 | 7,5 | System sterowania silnikiem |
| 29 | ECM | 10 | System sterowania silnikiem |
| 30 | INJ | 10 | Układ sterowania silnikiem * |
| 31 | ENG BAR 1 | 15 | System sterowania silnikiem |
| 32 | FOG | 15 | Światła przeciwmgielne* |
| 33 | STOP | 10 | Światła stopu |
| 34 | HORN | 20 | Klakson |
| 35 | ENG B + | 25 | System sterowania silnikiem |
| 36 | HAZARD | 10 | Światła awaryjne;
Kierunkowskazy. |
| * Niektóre modele | |||

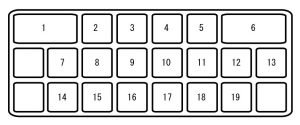

Blok bezpieczników (po stronie kierowcy)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | P.WIND 2 | 30 | Elektrycznie sterowane szyby |
| 2 | OUTLET 1 | 15 | Gniazdo akcesoriów;
Zapalniczka. |
| 3 | P.MIR | 7,5 | Sterowanie lusterkiem |
| 4 | OUTLET 2 | 15 | Gniazdo akcesoriów |
| 5 | SCR | – | – |
| 6 | WIPER | 20 | Wycieraczka i spryskiwacz szyby przedniej |
| 7 | M.DEF | 7,5 | Odmrażacz lusterka * |
| 8 | P / ST / ENGBAR 3 | 7,5 | System sterowania silnikiem |
| 9 | P.WIND | – | – |
| 10 | A / B | 7,5 | Poduszka powietrzna |
| 11 | ENGINE | 15 | System sterowania silnikiem |
| 12 | METER | 15 | Zestaw wskaźników |
| 13 | ILLUMI | 10 | Oświetlenie deski rozdzielczej |
| 14 | ROOM | 15 | System audio;
Oświetlenie górne. |
| 15 | R.FOG | – | – |
| 16 | SIREN | – | – |
| 17 | SEAT | 20 | Podgrzewacz siedzenia * |
| 18 | A / C | 10 | Klimatyzator |
| 19 | R.WIP | 10 | Wycieraczka i spryskiwacz tylnej szyby |
| * Niektóre modele | |||
