Mazda CX-5 (2015) – skrzynka bezpieczników

04/09/2021

Spis treści

Mazda CX-5 (2015) – schemat skrzynki bezpieczników

Rok produkcji: 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-5 (2015) to bezpiecznik 9 w skrzynce bezpiecznikowej po lewej stronie.

Blok bezpieczników (komora silnika)

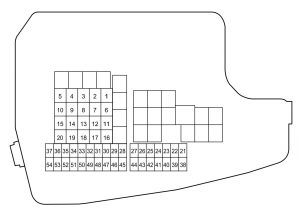

Mazda CX-5 – bezpieczniki – komora silnika
Pozycja Opis Amp [A] Opis
1 ADD FAN GE 30 Wentylator chłodzący
2 IG2 30 Do ochrony różnych obwodów
3 INJECTOR 30 System sterowania silnikiem
4 FAN DE
5 P.WINDOW1 30 Elektrycznie sterowane szyby
6
7 ADD FAN DE
8 EVVT 20 System sterowania silnikiem
9 DEFOG 40 Odmrażacz tylnej szyby
10 DCDC DE
11 FAN GE 30 Wentylator chłodzący
12
13
14
15 ENG.MAIN 40 System sterowania silnikiem
16 ABS / DSC M 50 ABS;

Dynamiczny system kontroli stabilności.

17 CABIN+B 50 Do ochrony różnych obwodów
18 WIPER 20 Wycieraczka i spryskiwacz przedniej szyby
19 HEATER 40 Klimatyzator
20 DCDC REG
21 ENGINE.IG1 7,5 System sterowania silnikiem
22 C / U IG1 15 Do ochrony różnych obwodów
23 H/L LOW L HID L 15 Reflektor (lewy) *;

Światło mijania (lewe) * 2

24 H / LOW R 15 Światła mijania (prawe) * 2
25 ENGINE3 15 System sterowania silnikiem
26 ENGINE3 15 System sterowania silnikiem
27 ENGINE3 15 System sterowania silnikiem
28 AT 15 Układ sterowania mostem pędnym *;

Wyłącznik zapłonu.

29 H / CLEAN
30 A / C 7,5 Klimatyzator
31 AT PUMP
32 STOP 10 Światła stopu
33 R.WIPER 15 Wycieraczka tylnej szyby
34 H / L HI 20 Światła drogowe * 2
35 HID R. 15 Reflektor (prawy) * 1
36 FOG 15 Światła przeciwmgielne*
37 ENG + B 7,5 System sterowania silnikiem
38 AUDIO2 7,5 System nagłośnieniowy
39
40 METER2
41 METER2 10 Zestaw wskaźników
42 SRS1 7,5 Poduszka powietrzna
43 BOSE 25 Model wyposażony w Bose® Sound System *
44 AUDIO1 15 System nagłośnieniowy
45 ABS / DSC S. 30 ABS, dynamiczny system kontroli stabilności
46 FUEL PUMP 15 System paliwowy
47 FUEL WARM
48 TAIL 15 Tylne światła;

Oświetlenie tablicy rejestracyjnej.

49
50 HAZARD 25 Światła awaryjne;

Kierunkowskazy;

Światła postojowe (przednie światła obrysowe).

51 DRL 15 Światła dzienne*
52 R.OUTLET2 15 Gniazda akcesoriów
53 HORN 15 Klakson
54 ROOM 15 Światło górne
* 1 Z reflektorami ksenonowymi

* 2 Z reflektorami halogenowymi

 Blok bezpieczników (lewa strona)

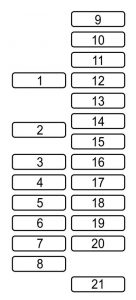

Mazda CX-5 – bezpieczniki – lewa strona
Pozycja Opis Amp [A] Opis
1 P.SEAT D 30 Fotel elektryczny *
2 P.WINDOW3
3 R.OUTLET3 15 Gniazda akcesoriów
4 P.WINDOW2 25 Elektrycznie sterowane szyby
5 SRS2 / ESCL 15 Czujnik wagi siedzenia *
6 D.LOCK 25 Elektryczne zamki do drzwi
7 SEAT WARM 20 Podgrzewacz siedzenia *
8 SUNROOF 10 Szyberdach *
9 F.OUTLET 15 Gniazda akcesoriów
10 R.OUTLET1
11
12
13
14
15
16
17 M.DEF 7,5 Odmrażacz lusterka *
18
19
20 AT IND 20 Wskaźnik zmiany biegów AT *
21 P.SEAT P 30
* Niektóre modele
