Mazda CX-5 (2016) – skrzynka bezpieczników
Mazda CX-5 (2016) – schemat skrzynki bezpieczników
Rok produkcji: 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-5 (2016) to bezpiecznik 9 w skrzynce bezpiecznikowej po lewej stronie.
Blok bezpieczników (komora silnika)
Pozycja | Opis | Amp [A] | Opis |
1 | ADD FAN GE | 30 | Wentylator chłodzący |
2 | IG2 | 30 | Do ochrony różnych obwodów |
3 | INJECTOR | 30 | System sterowania silnikiem |
4 | FAN DE | – | – |
5 | P.WINDOW1 | 30 | Elektrycznie sterowane szyby |
6 | – | – | – |
7 | ADD FAN DE | – | – |
8 | EVVT | 20 | System sterowania silnikiem |
9 | DEFOG | 40 | Odmrażacz tylnej szyby |
10 | DCDC DE | – | – |
11 | FAN GE | 30 | Wentylator chłodzący |
12 | EPB L. | 20 | Elektryczny hamulec postojowy (lewy) |
13 | AUDIO | 40 | System nagłośnieniowy |
14 | EPB R | 20 | Elektryczny hamulec postojowy (prawy) |
15 | ENG.MAIN | 40 | System sterowania silnikiem |
16 | ABS / DSC M | 50 | ABS;
Dynamiczny system kontroli stabilności. |
17 | CABIN+B | 50 | Do ochrony różnych obwodów |
18 | WIPER | 20 | Wycieraczka i spryskiwacz przedniej szyby |
19 | HEATER | 40 | Klimatyzator |
20 | DCDC REG | – | – |
21 | ENGINE.IG1 | 7,5 | System sterowania silnikiem |
22 | C / U IG1 | 15 | Do ochrony różnych obwodów |
23 | H/L LOW L HID L | 15 | Światła mijania (lewe) |
24 | H / LOW R | 15 | Światła mijania (prawe) |
25 | ENGINE3 | 15 | System sterowania silnikiem |
26 | ENGINE2 | 15 | System sterowania silnikiem |
27 | ENGINE1 | 15 | System sterowania silnikiem |
28 | AT | 15 | Układ sterowania mostem pędnym *;
Wyłącznik zapłonu. |
29 | H / CLEAN | – | – |
30 | A / C | 7,5 | Klimatyzator |
31 | AT PUMP | 15 | System kontroli mostu pędnego * |
32 | STOP | 10 | Światła stopu |
33 | R.WIPER | 15 | Wycieraczka tylnej szyby |
34 | H / L HI | 20 | Światła drogowe |
35 | HID R ST.HEATER | 15 | – |
36 | FOG | 15 | Światła przeciwmgielne* |
37 | ENG + B | 7,5 | System sterowania silnikiem |
38 | AUDIO2 | 7,5 | System nagłośnieniowy |
39 | – | – | – |
40 | METER2 | – | – |
41 | METER1 | 10 | Zestaw wskaźników |
42 | SRS1 | 7,5 | Poduszka powietrzna |
43 | BOSE | 25 | Model wyposażony w Bose® Sound System * |
44 | AUDIO1 | 15 | System nagłośnieniowy |
45 | ABS / DSC S. | 30 | ABS;
Dynamiczny system kontroli stabilności. |
46 | FUEL PUMP | 15 | System paliwowy |
47 | FUEL WARM | – | – |
48 | TAIL | 15 | Tylne światła;
Oświetlenie tablicy rejestracyjnej. |
49 | FUEL PUMP2 SCR2 | 25 | – |
50 | HAZARD | 25 | Światła awaryjne;
Kierunkowskazy; Światła postojowe (przednie światła obrysowe). |
51 | DRL | 15 | Światła dzienne* |
52 | R.OUTLET2 | 15 | Gniazda akcesoriów |
53 | HORN | 15 | Klakson |
54 | ROOM | 15 | Światło górne |
* Niektóre modele |

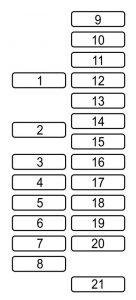

Blok bezpieczników (lewa strona)
Pozycja | Opis | Amp [A] | Opis |
1 | P.SEAT D | 30 | Fotel elektryczny * |
2 | P.WINDOW3 | – | – |
3 | R.OUTLET3 | 15 | Gniazda akcesoriów |
4 | P.WINDOW2 | 25 | Elektrycznie sterowane szyby |
5 | SRS2 / ESCL | 15 | – |
6 | D.LOCK | 25 | Elektryczne zamki do drzwi |
7 | SEAT WARM | 20 | Podgrzewacz siedzenia * |
8 | SUNROOF | 10 | Szyberdach * |
9 | F.OUTLET | 15 | Gniazda akcesoriów |
10 | MIRROR | 7,5 | Sterowanie lusterkiem |
11 | R.OUTLET1 | 15 | – |
12 | – | – | – |
13 | – | – | – |
14 | – | – | – |
15 | – | – | – |
16 | – | – | – |
17 | M.DEF | 7,5 | Odmrażacz lusterka * |
18 | – | – | – |
19 | – | – | – |
20 | AT IND | 20 | Wskaźnik zmiany biegów AT * |
21 | P.SEAT P | 30 | Fotel elektryczny * |
* Niektóre modele |
