Mercedes-Benz Klasa S W221 (2005-2013) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Mercedes-Benz Klasa S w221 (2005-2013) – schemat skrzynki bezpieczników

Rok produkcji: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Klasa S w221 (2005-2013) to bezpiecznik 43 w skrzynce bezpiecznikowej w komorze silnika

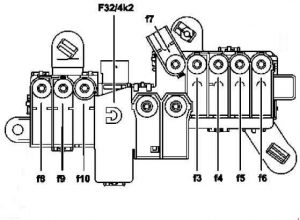

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz S – w221 – schemat skrzynki bezpieczników – komora silnika
NrOpisAmpery [A]
20Obowiązuje dla silników 629, 642, 651:

Jednostka sterująca CDI;

Obowiązuje dla silników 156, 157, 272, 273, 275, 276, 278:

Jednostka sterująca ME-SFI [ME].

10
21Obowiązuje dla silników 156, 157, 272, 273, 275, 276, 278:

Zacisk 87 tulei złącza M1 i;

Obowiązuje dla modelu 221 z silnikiem 629 i silnikiem 642:

Jednostka sterująca CDI;

Przekaźnik pompy paliwa;

Dotyczy modelu 221 z silnikiem 651:

Kontrola ilości zawór.

20
22Dotyczy silników 156, 157, 272, 273, 276, 278:

Tuleja złącza zacisku 87.

15
23do roku 2008:
Tuleja złącza zacisku 87;
Dotyczy silnika 275 (model 216):
Tuleja złącza zacisku 87 M1 i;
Obowiązuje dla silnika 273 (model 216):
Tuleja złącza zacisku 87 M2e;
Obowiązuje dla silnika 272, 273 (model 221):
Złącze zaciskowe 87M2i Tuleja;
Dotyczy silnika 642:
Tuleja złącza zacisku 87;
od 2009 r .:
Obowiązuje dla silnika 156, 157, 272, 273, 275, 276, 278:
Tuleja złącza zacisku 87;
Dotyczy modelu 221 z silnikiem 629 i silnika 642:
Tuleja złącza zacisku 87;
Ważna dla silnika 156, 157, 272, 273, 276, 278:
tuleja złącza zacisku 87M2e;
Obowiązuje dla silnika 275:
tuleja złącza zacisku 87 M2i;
Obowiązuje dla modelu 221 z silnikiem 629 i silnikiem 642:
Tuleja złącza zacisku 87;
Dotyczy modelu 221 z silnikiem 651:
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźników.
20
24Obowiązuje dla silników 157, 272, 273, 276, 278:

Tuleja złącza zacisku 87M1e D;

Dotyczy silnika 642:

Jednostka sterująca CDI.

25
25Zestaw wskaźników7,5
26Zespół lewego przedniego światła10
27Zespół prawego przedniego światła10
28Obowiązuje dla silnika 275:
Jednostka sterująca EGS;
Obowiązuje bez silnika 275: W
pełni zintegrowana jednostka sterująca kontroli skrzyni biegów (VGS).
7,5
29Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika5
30Obowiązuje dla silników 629, 642, 651:

Jednostka sterująca CDI;

Dotyczy silników 156, 157, 272, 273, 275, 276, 278:

Jednostka sterująca ME-SFI [ME];

Jednostka sterująca pompą paliwa.

7,5
31S400 Hybrid:

elektryczna sprężarka czynnika chłodniczego.

5
32Dotyczy modelu z funkcją ECO start/stop:

Sterownik dodatkowej pompy oleju przekładniowego;

S 400 Hybrid:

Sterownik dodatkowej pompy oleju przekładniowego.

15
33Obowiązuje od 1.9.10 bez modelu S 400 Hybrid:

Jednostka sterująca ESP;

S 400 Hybrid:

Jednostka sterująca systemu zarządzania akumulatorem;

Jednostka sterująca przetwornikiem DC/DC;

Jednostka sterująca elektroniki mocy.

5
34S 400 Hybrid:

Jednostka sterująca układu hamulcowego z odzyskiem energii

5
35Sterownik elektrycznego hamulca postojowego 5
36Złącze łącza danych (styk 16)10
37Do jednostki sterującej EIS 7,5
38Centralna jednostka sterująca bramą7,5
39Zestaw wskaźników 7,5
40Jednostka sterująca górnego panelu sterowania7,5
41Podrzędny silnik wycieraczek 30
42Główny silnik wycieraczek 30
43Zapalniczka przednia z podświetleniem popielniczki15
44
45S 400 Hybrid: elektroniczna pompa obiegowa 15
46W221 z Active Body Control (ABC), model 216:

ABC;

W221 bez Active Body Contro (ABC):

AIRmatic z ADS.

15
47Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym;

Silnik podnoszenia i opuszczania kolumny kierownicy.

15
48do roku 2008:

Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika;

od 2009:

Silnik podnoszenia i opuszczania kolumny kierownicy.

15
49Moduł kolumny kierownicy 10
50Jednostka sterująca AAC [KLA]15
51do roku 2008:

Wyświetlacz COMAND

7,5
od 2009:

Wyświetlacz COMAND;

Wyświetlacz SPLITVIEW.

5
52 AW221:

Lewy klakson;

Prawy klakson.

15
52 BW221, C216:

Lewy klakson;

Prawy klakson.

15
53
54Jednostka recyrkulacji powietrza AC40
55Dotyczy silnika benzynowego:

Elektryczna pompa powietrza

60
56W221 bez Active Body Contro (ABC):

Kompresor AIRmatic

40
57do roku 2008:

Ogrzewanie postojowe wycieraczek

40
od 2009 r:

Ogrzewanie postojowe wycieraczek

30
60od 2009 r:

Elektrohydrauliczne wspomaganie kierownicy

5
61C216; W221 – od 2009 r .:

Jednostka sterująca systemami powstrzymywania

7,5
W221; do roku 2008:

Jednostka sterująca systemami powstrzymywania

10
62Jednostka sterująca Night View Assist5
63Obowiązuje dla modelu 221 z silnikiem 629 i silnikiem 642 od 1.9.08:

Czujnik kondensacji filtra paliwa z elementem grzejnym

15
64W221 od 1.9.06:

Elektromagnes zagłówka kierowcy NECK-PRO;

Elektromagnes zagłówka pasażera NECK-PRO.

7,5
W221 od ’09:

Elektromagnes zagłówka kierowcy NECK-PRO;

Elektromagnes zagłówka pasażera NECK-PRO.

10
65Obowiązuje od 1.6.09:

Złącze 12 V w schowku

15
66Jednostka sterująca DTR (Distronic lub Distronic Plus)7,5

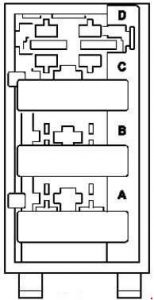

Przekaźnik
APrzekaźnik pompy powietrza
BPrzekaźnik sprężarki zawieszenia pneumatycznego
CPrzekaźnik 87, silnik
DPrzekaźnik zacisku 15
EPrzekaźnik terminala 87, podwozie
FPrzekaźnik klaksonu
GPrzekaźnik zacisku 15R
HObwód 50 przekaźnika, rozrusznik
JObwód 15 przekaźnika, rozrusznik
K.Przekaźnik ogrzewania postojowego wycieraczek

Skrzynka bezpieczników lewej deski rozdzielczej

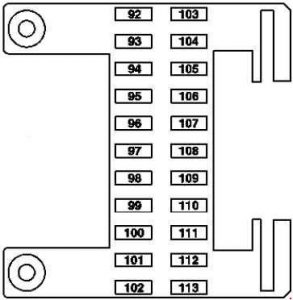

Mercedes-Benz S w221 – schemat skrzynki bezpieczników – lewa tablica przyrządów
NrOpisAmpery [A]
92Sterownik lewego przedniego siedzenia40
93Jednostka sterująca systemów przytrzymujących;

Wersja USA:

Jednostka sterująca  systemu wykrywania masy (WSS).

7,5
94od 2009:

Wielofunkcyjna kamera.

5
95
96Jednostka sterująca monitora ciśnienia w oponach [RDK]5
97W221:

Jednostka sterująca kontrolerem audio/wideo (system rozrywki z tyłu).

7,5
98System rozrywki z tyłu:

Odtwarzacz DVD (od 2009 r.)

7,5
99od 2009:

Wyświetlacz COMAND;

Wyświetlacz SPLITVIEW.

7,5
100od 2009:

Jednostka sterująca interfejsem multimedialnym

5
101System rozrywki z tyłu:

Lewy tylny wyświetlacz;

Prawy tylny wyświetlacz.

10
102Sterownik prawego przedniego siedzenia40
103Jednostka sterująca ESP7,5
104Jednostka sterująca tunerem audio40
105
106Wersja japońska:

Jednostka sterująca elektronicznego poboru opłat (ETC);

Obowiązuje w Korei Południowej od 1.9.10:

Złącze TV/tuner ;

Dotyczy nawigacji; od 2009:

Procesor nawigacji.

1
107Jednostka sterująca SDAR (radio satelitarne SIRIUS) (W221 od 2009 r.);

Radio cyfrowe:

Jednostka sterująca Digital Audio Broadcasting;

Radio HD:

Jednostka sterująca tunerem o wysokiej rozdzielczości.

5
108W221:

Tylna jednostka sterująca klimatyzacją

5
109W221:

Złącze pośrednie dmuchawy tylnej

15
110W221:

Sterownik wielokonturowego oparcia lewego tylnego;

Sterownik wielokonturowego oparcia prawego tylnego.

7,5
111Tylne wielokonturowe siedzenie lub tylny system rozrywki (model 221):

Jednostka sterująca RCP [HBF]

5
112W221; do roku 2008:

Sterownik lewych drzwi przednich;

Sterownik prawych drzwi przednich;

S 400 Hybrid:

Przedni moduł sterujący SAM z bezpiecznikiem i modułem przekaźników.

5
113S 400 Hybrid:

Jednostka sterująca przetwornicą DC / DC

5

Skrzynka bezpieczników prawej tablicy rozdzielczej

Mercedes-Benz S w221 – schemat skrzynki bezpieczników – prawa tablica przyrządów
NrOpisAmpery [A]
70C216:

Sterownik prawych drzwi;

W221:

Sterownik prawych drzwi przednich.

40
71Jednostka sterująca Keyless Go15
72S 400 Hybrid:

Separator pirotechniczny

7,5
73Wersja japońska:

Sterownik COMAND;

System wzywania pomocy TELE AID (od 2009):

Jednostka sterująca systemem wzywania pomocy.

5
74Jednostka sterująca TLC [HDS] (zdalne zamykanie bagażnika)30
75S 400 Hybrid:

Jednostka sterująca systemu zarządzania akumulatorem;

Jednostka sterująca elektroniki mocy.

10
76S 400 Hybrid:

Przekaźnik pompy próżniowej (+)

15
Obowiązuje dla modelu 221 z silnikiem 642.8:

Zasilanie przekaźnika  AdBlue ®.

77Zaawansowany system dźwiękowy:

Wzmacniacz dźwięku (od 2009).

50
78S 65 AMG z silnikiem 275:

Przekaźnik wentylatora (z 2009 roku);

Ważna w modelu 221 z silnikiem 642.8:

AdBlue ®  zasilania przekaźnika (z 2009 roku).

25
S 400 Hybrid, CL 63 AMG z silnikiem 157, 278:

Pompa obiegowa chłodnicy powietrza doładowującego (od 2009).

15
79Sygnalizator alarmowy z dodatkową baterią7,5
80C216:

Sterownik lewych drzwi;

W221:

Sterownik lewych drzwi przednich.

40
81C216:

Tylna jednostka sterująca

30
W221:

Sterownik lewych tylnych drzwi

40
82C216:

Tylna jednostka sterująca

30
W221:

Sterownik lewych tylnych drzwi

40
83Inteligentny moduł serwo dla DIRECT SELECT40
84Zaawansowany system dźwiękowy:

Cyfrowy procesor dźwięku (od 2009 r.)

20
85Obowiązuje dla AMG:

Podświetlane listwy progowe (od 2009 r.)

10
86
87
88
89
90Nagrzewnica stacjonarna:

Nagrzewnica STH (model 216);

Nagrzewnica STH lub HB (model 221).

20
91Nagrzewnica stacjonarna:

Radiowy odbiornik zdalnego sterowania STH;

S 400 Hybrydowy:

Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym.

5

Skrzynka bezpieczników i przekaźników z tyłu

Mercedes-Benz S w221 – schemat skrzynki bezpieczników – tylna komora
NrOpisAmpery [A]
115Ogrzewana szyba tylna50
116Obowiązuje dla silników 157, 275, 278:

Pompa obiegowa chłodnicy powietrza doładowującego;

Dotyczy silnika 156:

Pompa obiegowa płynu chłodzącego silnik;

S 400 Hybrydowa:

Pompa obiegowa elektroniki mocy 2.

10
117Tylna zapalniczka do cygar15
118Obowiązuje dla silnika 272, 273, 642:

Pompa paliwa (do 2008 r.);

Obowiązuje dla modelu 221 z silnikiem 629, 642:

Pompa paliwa (od 2009 r.).

30
S 400 Hybrid:

Pompa obiegowa elektroniki mocy 1;

Obowiązuje dla modelu 642.8 i silnika 651 od 1.6.11:

Sprężarka czynnika chłodniczego z magnesem.

15
119Centralna jednostka sterująca z przodu7,5
120
121Jednostka sterująca tunerem audio10
122Jednostka sterująca COMAND7,5
123W221:

Prawy przedni odwracalny zwijacz napięcia awaryjnego

40
124W221:

Lewy przedni odwracalny zwijacz napięcia awaryjnego

40
125do 31.5.09:

Jednostka sterująca systemem sterowania głosem (VCS)

5
126Jednostka sterująca panelu sterowania podwieszanego25
127Pompa lędźwiowa (od 2009);

Wielokonturowa pompa pneumatyczna siedzenia (Lewy / prawy przedni wielokonturowy fotel);

Pneumatyczna pompa dynamicznej kontroli siedzenia (Lewy i prawy dynamiczny wielokonturowy fotel).

30
128Obowiązuje dla silnika 275 (do 2008 r.):

Jednostka sterująca pompą paliwa;

Obowiązuje dla silnika 156, 157, 272, 273, 275, 276, 278, 642 (od 2009):

Jednostka sterująca pompą paliwa.

25
129do roku 2008 :

Jednostka sterująca panelu sterowania (dach  uchylno -przesuwny
ze szkła);

od 2009:

Jednostka sterująca UPCI (Universal Portable Cell Phone Interface).

25
130Sterownik elektrycznego hamulca postojowego30
131Moduł wzmacniacza anteny tylnej szyby7,5
133Jednostka sterująca rozpoznawania przyczepy;

Kamera cofania (od 1.9.10).

15
134Gniazdo bagażnika15
135Park Assist; do roku 2008:

Jednostka sterująca czujników radarowych (SGR);

Przednia jednostka radarowa krótkiego zasięgu;

Tylna jednostka radarowa krótkiego zasięgu;

DISTRONIC PLUS do 31.8.10 lub Asystent martwego pola lub Adaptacyjny tempomat Plus Light:

Jednostka sterująca czujnikami radarowymi (SGR) (od 2009);

PARKTRONIC lub Exclusive asystent parkowania:

Jednostka sterująca PTS.

7,5
136Obowiązuje dla modelu 221 z silnikiem 642.8:

Jednostka sterująca  AdBlue ®.

7,5
137Kamera cofania (od 1.9.10)7,5
138Procesor nawigacji (od 2009) (do 31.8.10);

Jednostka sterująca systemem połączeń alarmowych (od 2009);

Wersja japońska:

Złącze TV/tuner (od 2009).

5
139Lodówka na tylne oparcie15
140Tylna zapalniczka ze złączem podświetlenia popielniczki;

Gniazdo 115 V (od 2009).

15
141Jednostka sterująca kamerą cofania5
142Jednostka sterująca systemu Parktronic (PTS);

Distronic Plus:

Jednostka sterująca czujników radarowych (SGR);

Obowiązuje od 1.9.10 dla DISTRONIC PLUS i Active Blind Spot Assist lub Active Lane Keeping Assist:

Jednostka sterująca systemem czujników wideo i radarowych.

7,5
143Sterownik tylnych siedzeń25
144Sterownik tylnych siedzeń25
145Jednostka sterująca rozpoznawania przyczepy (do 2008 r.);

Gniazdo zaczepu przyczepy (13-stykowe) (od 2009 r.).

20
146Jednostka sterująca rozpoznawania przyczepy25
147do roku 2008:

Jednostka sterująca TLC [HDS] (zdalne zamykanie bagażnika)

30
148do 2008 r .:

Uniwersalna przenośna jednostka sterująca CTEL (UPCI [UHI])

7,5
od 2009 roku:

Panoramiczny przesuwny dach szyberdachowy, obwód 30 tuleja łącząca

25
149do roku 2008:

Jednostka sterująca systemem sterowania głosem (VCS [SBS])

5
od 2009:

Panoramiczny, przesuwany moduł sterujący szyberdachem

25
150Tuner kombinowany TV (analogowy / cyfrowy);

Wersja japońska:

Złącze TV / tuner (od 2009).

7,5
151W221; do roku 2008:

Sterownik elektrycznego hamulca postojowego

25
W221; od 2009:

Jednostka sterująca rozpoznawaniem przyczepy

20
152W221:

Moduł wzmacniacza anteny tylnej szyby

7,5
Gniazdo 115 V:

Jednostka sterująca przetwornikiem DC / AC

25
Przekaźnik
MPrzekaźnik zacisku 15
NPrzekaźnik zacisku 15R
OPrzekaźnik gniazda zasilania
P.Podgrzewany przekaźnik tylnej szyby
QObowiązuje dla silnika 156, 157, 275, 278, 629:

Przekaźnik pompy obiegowej

S 400 Hybrydowy:

Obowiązuje dla modelu 221.095 / 195:

Przekaźnik pompy obiegowej elektroniki mocy 2

RPrzekaźnik zapalniczki
SPrzekaźnik pompy paliwa
Obowiązuje dla silnika 642.8 i silnika 651 od 1.6.11:

Podłączony przez pompę paliwa:

Sprzęgło magnetyczne sprężarki czynnika chłodniczego;

S 400 Hybrydowy:

Przekaźnik pompy obiegowej elektroniki zasilającej 1.

Wewnętrzna skrzynka wstępna (do 2008)

Mercedes-Benz S – W221 – Schemat skrzynki bezpieczników – wewnętrzna skrzynka bezpieczników
NrOpisAmpery [A]
1Rozrusznik400
2Nie dotyczy silnika 642:

Alternator

150
Obowiązuje dla silnika 642:

Alternator

200
3150
4AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora150
5Obowiązuje dla silnika 642:

Wzmacniacz ogrzewania PTC

200
6Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika200
7Jednostka sterująca ESP40
8Jednostka sterująca ESP25
9Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika20
10Jednostka sterująca zasilaniem pojazdu7,5

Wewnętrzna skrzynka wstępna (od 2009)

Mercedes-Benz S – W221 – Schemat skrzynki bezpieczników – wewnętrzna skrzynka bezpieczników
NrOpisAmpery [A]
3Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
4Funkcja ECO start/stop:

Przekaźnik funkcji ECO start/stop;

S 400 Hybrid:

Sterownik z przetwornikiem DC / DC;

Podgrzewana szyba przednia:

Podgrzewana szyba przednia.

150
5Obowiązuje dla modelu 221 (instalacja elektryczna w wynajętym pojeździe):

Specjalna jednostka sterująca wielofunkcyjna pojazdu (SVMCU [MSS]).

40
S 400 Hybrid:

Pompa próżniowa

80
6Skrzynka bezpieczników prawej deski rozdzielczej80
7Obowiązuje dla modelu 221 z silnikiem 629, 642, 651:

Wzmacniacz nagrzewnicy PTC;

Obowiązuje dla modelu 221
(Wstępna instalacja elektryczna dla wynajętego pojazdu):

Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU [MSS]).

150
8Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika80
9Skrzynka bezpieczników lewej deski rozdzielczej80
10Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150

Skrzynka wstępnego bezpiecznika komory silnika (do 2008 r.)

Mercedes-Benz S – w221 – schemat skrzynki bezpieczników – skrzynka bezpieczników wstępnych komory silnika
NrOpisAmpery [A]
1Przednia skrzynka bezpiecznikowa
(za pośrednictwem pokładowej sieci elektrycznej pirofuse)
2Jednostka sterująca podgrzewanej szyby przedniej125
3Skrzynka bezpieczników prawej tablicy rozdzielczej80
4Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika200
5Wielofunkcyjna jednostka sterująca pojazdu specjalnego (SVMCU [MSS])100
6Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
7Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika100
8Skrzynka bezpieczników lewej deski rozdzielczej80
9Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika5
10C216:

Jednostka sterująca systemem połączeń alarmowych

5

Skrzynka wstępnego bezpiecznika komory silnika (od 2009 r.)

Mercedes-Benz S – w221 – schemat skrzynki bezpieczników – skrzynka bezpieczników wstępnych komory silnika
NrOpisAmpery [A]
2Alternator460
3Elektrohydrauliczne wspomaganie kierownicy;

Obowiązuje dla modelu 221 z silnikiem 629, 642:

Stopień wyjściowy czasu świecenia.

150
4Wewnętrzna skrzynka wstępna (nieużywana)
5AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora100
6Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
7Jednostka sterująca ESP  S 400 Hybrid:

Jednostka sterująca układu hamulcowego z odzyskiem energii.

40
8Jednostka sterująca ESP;

S 400 Hybrid:

Jednostka sterująca układu hamulcowego z odzyskiem energii.

25
9Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika25
10Zapasowy

Blok bezpieczników AdBlue

Mercedes-Benz S – W221 – Schemat skrzynki bezpieczników – blok bezpieczników AdBlue
NrOpisAmpery[A]
AJednostka sterująca AdBlue®7,5
BObieg grzewczy 120
CObieg grzewczy 120
DZapasowy

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
