Mercedes Klasa CL w216 (2005-2013) – skrzynka bezpieczników

Mercedes Klasa CL w216 (2005-2013) – schemat skrzynki bezpieczników

Rok produkcji: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Klasa CL w216 (2005-2013) to bezpiecznik 43 w skrzynce bezpiecznikowej w komorze silnika.

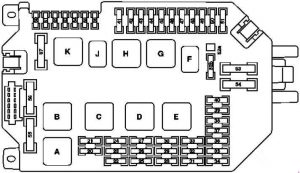

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz CL-Class – c216 – schemat bezpieczników – komora silnika

Numer	Opis	Ampery [A]
20	Obowiązuje dla silników 629, 642, 651: Jednostka sterująca CDI Obowiązuje dla silników 156, 157, 272, 273, 275, 276, 278: Jednostka sterująca ME-SFI [ME]	10
21	Dotyczy silników 156, 157, 272, 273, 275, 276, 278: Zacisk 87 M1 i tuleja złącza Obowiązuje dla modelu 221 z silnikiem 629 i silnikiem 642: Jednostka sterująca CDI Przekaźnik pompy paliwa Dotyczy modelu 221 z silnikiem 651: Kontrola ilości zawór	20
22	Dotyczy silników 156, 157, 272, 273, 276, 278: tuleja złącza zacisku 87	15
23	do roku 2008: Tuleja złącza zacisku 87 Dotyczy silnika 275 (model 216): Tuleja złącza zacisku 87 M1 i Obowiązuje dla silnika 273 (model 216): Tuleja złącza zacisku 87 M2e Obowiązuje dla silnika 272, 273 (model 221): Złącze zaciskowe 87M2i Tuleja Dotyczy silnika 642: Tuleja złącza zacisku 87 od 2009 r .: Obowiązuje dla silnika 156, 157, 272, 273, 275, 276, 278: Tuleja złącza zacisku 87 Dotyczy modelu 221 z silnikiem 629 i silnika 642: Tuleja złącza zacisku 87 Ważna dla silnika 156, 157, 272, 273, 276, 278: tuleja złącza zacisku 87M2e Obowiązuje dla silnika 275: tuleja złącza zacisku 87 M2i Obowiązuje dla modelu 221 z silnikiem 629 i silnikiem 642: Tuleja złącza zacisku 87 Dotyczy modelu 221 z silnikiem 651: Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźników	20
24	Obowiązuje dla silników 157, 272, 273, 276, 278: tuleja złącza zacisku 87M1e Dotyczy silnika 642: jednostka sterująca CDI	25
25	Zestaw wskaźników	7,5
26	Zespół lewego przedniego światła	10
27	Zespół prawego przedniego światła	10
28	Obowiązuje dla silnika 275: Jednostka sterująca EGS Obowiązuje bez silnika 275: W pełni zintegrowana jednostka sterująca kontroli skrzyni biegów (VGS)	7,5
29	Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	5
30	Obowiązuje dla silników 629, 642, 651: Jednostka sterująca CDI Dotyczy silników 156, 157, 272, 273, 275, 276, 278: Jednostka sterująca ME-SFI [ME] Jednostka sterująca pompą paliwa	7,5
31	S 400 Hybrid: elektryczna sprężarka czynnika chłodniczego	5
32	Dotyczy modelu z funkcją ECO start / stop: Sterownik dodatkowej pompy oleju przekładniowego S 400 Hybrid: Sterownik dodatkowej pompy oleju przekładniowego	15
33	Obowiązuje od 1.9.10 bez modelu S 400 Hybrid: jednostka sterująca ESP S 400 Hybrid: jednostka sterująca systemu zarządzania akumulatorem Jednostka sterująca przetwornikiem DC / DC Jednostka sterująca elektroniki mocy	5
34	S 400 Hybrid: jednostka sterująca układu hamulcowego z odzyskiem energii	5
35	Sterownik elektrycznego hamulca postojowego	5
36	Złącze łącza danych (styk 16)	10
37	Do jednostki sterującej EIS	7,5
38	Centralna jednostka sterująca bramą	7,5
39	Zestaw wskaźników	7,5
40	Jednostka sterująca górnego panelu sterowania	7,5
41	Podrzędny silnik wycieraczek	30
42	Główny silnik wycieraczek	30
43	Zapalniczka przednia z podświetleniem popielniczki	15
44	–	–
45	S 400 Hybrid: elektroniczna pompa obiegowa 1	5
46	W221 z Active Body Control (ABC), model 216: ABC W221 bez Active Body Contro (ABC): AIRmatic z ADS	15
47	Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym Silnik podnoszenia / opuszczania kolumny kierownicy	15
48	do roku 2008: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika od 2009: Silnik wejścia / wyjścia kolumny kierownicy	15
49	Moduł kolumny kierownicy	10
50	Jednostka sterująca AAC [KLA]	15
51	do roku 2008: wyświetlacz COMAND	7,5
51	od 2009: Wyświetlacz COMAND Wyświetlacz SPLITVIEW	5
52 A	W221: Lewy klakson Prawy klakson	15
52 B	W221, C216: Lewy klakson Prawy klakson	15
53	–	–
54	Jednostka recyrkulacji powietrza AC	40
55	Dotyczy silnika benzynowego: Elektryczna pompa powietrza	60
56	W221 bez Active Body Contro (ABC): kompresor AIRmatic	40
57	do roku 2008: Ogrzewanie postojowe wycieraczek	40
57	od 2009 r: Ogrzewanie postojowe wycieraczek	30
60	od 2009 r: Elektrohydrauliczne wspomaganie kierownicy	5
61	C216; W221 – od 2009 r .: Jednostka sterująca systemami powstrzymywania	7,5
61	W221; do roku 2008: Jednostka sterująca systemami powstrzymywania	10
62	Jednostka sterująca Night View Assist	5
63	Obowiązuje dla modelu 221 z silnikiem 629 i silnikiem 642 od 1.9.08: Czujnik kondensacji filtra paliwa z elementem grzejnym	15
64	W221 od 1.9.06: Elektromagnes zagłówka kierowcy NECK-PRO Elektromagnes zagłówka pasażera NECK-PRO	7,5
64	W221 od ’09: Elektromagnes zagłówka kierowcy NECK-PRO Elektromagnes zagłówka pasażera NECK-PRO	10
65	Obowiązuje od 1.6.09: Złącze 12 V w schowku	15
66	Jednostka sterująca DTR (Distronic lub Distronic Plus)	7,5
Przekaźnik
A	Przekaźnik pompy powietrza
B	Przekaźnik sprężarki zawieszenia pneumatycznego
C	Przekaźnik 87, silnik
D	Przekaźnik zacisku 15
E	Przekaźnik terminala 87, podwozie
F	Przekaźnik klaksonu
G	Przekaźnik zacisku 15R
H	Obwód 50 przekaźnika, rozrusznik
J	Obwód 15 przekaźnika, rozrusznik
K	Przekaźnik ogrzewania postojowego wycieraczek

Skrzynka bezpieczników lewej deski rozdzielczej

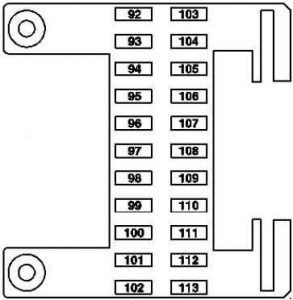

Mercedes-Benz CL-Class c216 – schemat bezpieczników – lewa tablica przyrządów

Numer	Opis	Ampery [A]
92	Sterownik lewego przedniego siedzenia	40
93	Jednostka sterująca systemów przytrzymujących Wersja amerykańska: Jednostka sterująca systemu wykrywania masy (WSS)	7,5
94	od 2009: Wielofunkcyjna kamera	5
95	–	–
96	Jednostka sterująca monitora ciśnienia w oponach [RDK]	5
97	W221: Jednostka sterująca kontrolerem audio / wideo (system rozrywki z tyłu)	7,5
98	System rozrywki z tyłu: odtwarzacz DVD (od 2009 r.)	7,5
99	od 2009: Wyświetlacz COMAND Wyświetlacz SPLITVIEW	7,5
100	od 2009: Jednostka sterująca interfejsem multimedialnym	5
101	System rozrywki z tyłu: Lewy tylny wyświetlacz Prawy tylny wyświetlacz	10
102	Sterownik prawego przedniego siedzenia	40
103	Jednostka sterująca ESP	7,5
104	Jednostka sterująca tunerem audio	40
105	–	–
106	Wersja japońska: jednostka sterująca elektronicznego poboru opłat (ETC). Obowiązuje w Korei Południowej od 1.9.10: Złącze TV / tuner Dotyczy nawigacji; od 2009: Procesor nawigacji	1
107	Jednostka sterująca SDAR (radio satelitarne SIRIUS) (W221 od 2009 r.) Radio cyfrowe : Jednostka sterująca Digital Audio Broadcasting Radio HD: Jednostka sterująca tunerem o wysokiej rozdzielczości	5
108	W221: Tylna jednostka sterująca klimatyzacją	5
109	W221: Złącze pośrednie dmuchawy tylnej	15
110	W221: Sterownik wielokonturowego oparcia lewego tylnego Sterownik wielokonturowego oparcia prawego tylnego	7,5
111	Tylne wielokonturowe siedzenie lub tylny system rozrywki (model 221): jednostka sterująca RCP [HBF]	5
112	W221; do roku 2008: Sterownik lewych drzwi przednich Sterownik prawych drzwi przednich S 400 Hybrid: Przedni moduł sterujący SAM z bezpiecznikiem i modułem przekaźników	5
113	S 400 Hybrid: jednostka sterująca przetwornicą DC / DC	5

Zobacz również: Mercedes E Klasa W212 (2009-2016) - akumulatory

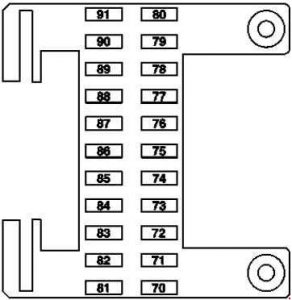

Skrzynka bezpieczników prawej tablicy rozdzielczej

Mercedes-Benz CL-Class c216 – schemat bezpieczników – prawa tablica przyrządów

Numer	Opis	Ampery [A]
70	C216: Sterownik prawych drzwi W221: Sterownik prawych drzwi przednich	40
71	Jednostka sterująca Keyless Go	15
72	S 400 Hybrid: Separator pirotechniczny	7,5
73	Wersja japońska: sterownik COMAND System wzywania pomocy TELE AID (od 2009): Jednostka sterująca systemem wzywania pomocy	5
74	Jednostka sterująca TLC [HDS] (zdalne zamykanie bagażnika)	30
75	S 400 Hybrid: Jednostka sterująca systemu zarządzania akumulatorem Jednostka sterująca elektroniki mocy	10
76	S 400 Hybrid: przekaźnik pompy próżniowej (+)	15
76	Obowiązuje dla modelu 221 z silnikiem 642.8: Zasilanie przekaźnika AdBlue ^®	–
77	Zaawansowany system dźwiękowy: wzmacniacz dźwięku (od 2009)	50
78	S 65 AMG z silnikiem 275: przekaźnik wentylatora (z 2009 roku) Ważna w modelu 221 z silnikiem 642.8: AdBlue ^® zasilania przekaźnika (z 2009 roku)	25
78	S 400 Hybrid, CL 63 AMG z silnikiem 157, 278: Pompa obiegowa chłodnicy powietrza doładowującego (od 2009)	15
79	Sygnalizator alarmowy z dodatkową baterią	7,5
80	C216: Sterownik lewych drzwi W221: Sterownik lewych drzwi przednich	40
81	C216: Tylna jednostka sterująca	30
81	W221: Sterownik lewych tylnych drzwi	40
82	C216: Tylna jednostka sterująca	30
82	W221: Sterownik lewych tylnych drzwi	40
83	Inteligentny moduł serwo dla DIRECT SELECT	40
84	Zaawansowany system dźwiękowy: cyfrowy procesor dźwięku (od 2009 r.)	20
85	Dotyczy AMG: Podświetlane listwy progowe (od 2009 r.)	10
86	–	–
87	–	–
88	–	–
89	–	–
90	Nagrzewnica stacjonarna: Nagrzewnica STH (model 216) Nagrzewnica STH lub HB (model 221)	20
91	Nagrzewnica stacjonarna: radiowy odbiornik zdalnego sterowania STH S 400 Hybrydowy: przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym	5

Zobacz również: Mercedes-Benz Vito III W447 (2014-2021) - skrzynka bezpieczników

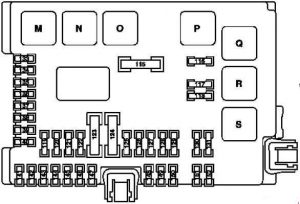

Skrzynka bezpieczników i przekaźników z tyłu

Mercedes-Benz CL-Class c216 – schemat bezpieczników – tylna komora

Numer	Opis	Ampery [A]
115	Ogrzewana szyba tylna	50
116	Obowiązuje dla silników 157, 275, 278: Pompa obiegowa chłodnicy powietrza doładowującego Dotyczy silnika 156: Pompa obiegowa płynu chłodzącego silnik S 400 Hybrid: Pompa obiegowa elektroniki mocy 2	10
117	Tylna zapalniczka do cygar	15
118	Obowiązuje dla silnika 272, 273, 642: Pompa paliwa (do 2008 r.) Obowiązuje dla modelu 221 z silnikiem 629, 642: Pompa paliwa (od 2009 r.)	30
118	S 400 Hybrid: pompa obiegowa elektroniki mocy 1 Obowiązuje dla modelu 642.8 i silnika 651 od 1.6.11: Sprężarka czynnika chłodniczego z magnesem	15
119	Centralna jednostka sterująca z przodu	7,5
120	–	–
121	Jednostka sterująca tunerem audio	10
122	Jednostka sterująca COMAND	7,5
123	W221: prawy przedni odwracalny zwijacz napięcia awaryjnego	40
124	W221: Lewy przedni odwracalny zwijacz napięcia awaryjnego	40
125	do 31.5.09: Jednostka sterująca systemem sterowania głosem (VCS)	5
126	Jednostka sterująca panelu sterowania podwieszanego	25
127	Pompa lędźwiowa (od 2009) Wielokonturowa pompa pneumatyczna siedzenia (Lewy / prawy przedni wielokonturowy fotel) Pneumatyczna pompa dynamicznej kontroli siedzenia (Lewy i prawy dynamiczny wielokonturowy fotel)	30
128	Obowiązuje dla silnika 275 (do 2008 r.): Jednostka sterująca pompą paliwa Obowiązuje dla silnika 156, 157, 272, 273, 275, 276, 278, 642 (od 2009): Jednostka sterująca pompą paliwa	25
129	do roku 2008 : Jednostka sterująca panelu sterowania (dach uchylno -przesuwny ze szkła zasilanego) od 2009: Jednostka sterująca UPCI (Universal Portable Cell Phone Interface)	25
130	Sterownik elektrycznego hamulca postojowego	30
131	Moduł wzmacniacza anteny tylnej szyby	7,5
133	Jednostka sterująca rozpoznawania przyczepy Kamera cofania (od 1.9.10)	15
134	Gniazdo bagażnika	15
135	Park Assist; do roku 2008: Jednostka sterująca czujników radarowych (SGR) Przednia jednostka radarowa krótkiego zasięgu Tylna jednostka radarowa krótkiego zasięgu DISTRONIC PLUS do 31.8.10 lub Asystent martwego pola lub Adaptacyjny tempomat Plus Light: Jednostka sterująca czujnikami radarowymi (SGR) (od 2009 ) PARKTRONIC lub Exclusive asystent parkowania: jednostka sterująca PTS	7,5
136	Obowiązuje dla modelu 221 z silnikiem 642.8: jednostka sterująca AdBlue ^®	7,5
137	Kamera cofania (od 1.9.10)	7,5
138	Procesor nawigacji (od 2009) (do 31.8.10) Jednostka sterująca systemem połączeń alarmowych (od 2009) Wersja japońska: złącze TV / tuner (od 2009)	5
139	Lodówka na tylne oparcie	15
140	Tylna zapalniczka ze złączem podświetlenia popielniczki Gniazdo 115 V (od 2009)	15
141	Jednostka sterująca kamerą cofania	5
142	Jednostka sterująca systemu Parktronic (PTS) Distronic Plus: Jednostka sterująca czujników radarowych (SGR) Obowiązuje od 1.9.10 dla DISTRONIC PLUS i Active Blind Spot Assist lub Active Lane Keeping Assist: Jednostka sterująca systemem czujników wideo i radarowych	7,5
143	Sterownik tylnych siedzeń	25
144	Sterownik tylnych siedzeń	25
145	Jednostka sterująca rozpoznawania przyczepy (do 2008 r.) Gniazdo zaczepu przyczepy (13-stykowe) (od 2009 r.)	20
146	Jednostka sterująca rozpoznawania przyczepy	25
147	do roku 2008: Jednostka sterująca TLC [HDS] (zdalne zamykanie bagażnika)	30
148	do 2008 r .: Uniwersalna przenośna jednostka sterująca CTEL (UPCI [UHI])	7,5
148	od 2009 roku: Panoramiczny przesuwny dach szyberdachowy, obwód 30 tuleja łącząca	25
149	do roku 2008: Jednostka sterująca systemem sterowania głosem (VCS [SBS])	5
149	od 2009: Panoramiczny, przesuwany moduł sterujący szyberdachem	25
150	Tuner kombinowany TV (analogowy / cyfrowy) Wersja japońska: złącze TV / tuner (od 2009)	7,5
151	W221; do roku 2008: Sterownik elektrycznego hamulca postojowego	25
151	W221; od 2009: Jednostka sterująca rozpoznawaniem przyczepy	20
152	W221: Moduł wzmacniacza anteny tylnej szyby	7,5
152	Gniazdo 115 V: jednostka sterująca przetwornikiem DC / AC	25
Przekaźnik
M	Przekaźnik zacisku 15
N	Przekaźnik zacisku 15R
O	Przekaźnik gniazda zasilania
P.	Podgrzewany przekaźnik tylnej szyby
Q	Obowiązuje dla silnika 156, 157, 275, 278, 629: Przekaźnik pompy obiegowej S 400 Hybrydowy: Obowiązuje dla modelu 221.095 / 195: Przekaźnik pompy obiegowej elektroniki mocy 2
R	Przekaźnik zapalniczki
S	Przekaźnik pompy paliwa Obowiązuje dla silnika 642.8 i silnika 651 od 1.6.11: Podłączony przez pompę paliwa: Sprzęgło magnetyczne sprężarki czynnika chłodniczego S 400 Hybrydowy: Przekaźnik pompy obiegowej elektroniki zasilającej 1

Zobacz również: Mercedes-Benz Klasa B W245 (2006-2011) – skrzynka bezpieczników

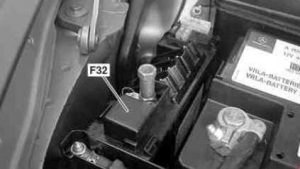

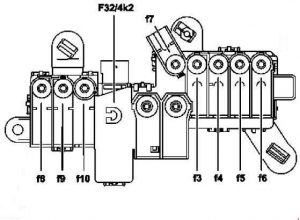

Wewnętrzna skrzynka wstępna (do 2008)

Mercedes-Benz CL-Class – C216 – Schemat skrzynki bezpieczników – wewnętrzna skrzynka bezpieczników

Numer	Opis	Ampery[A]
1	Rozrusznik	400
2	Nie dotyczy silnika 642: Alternator	150
2	Obowiązuje dla silnika 642: Alternator	200
3	–	150
4	AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora	150
5	Obowiązuje dla silnika 642: Wzmacniacz ogrzewania PTC	200
6	Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	200
7	Jednostka sterująca ESP	40
8	Jednostka sterująca ESP	25
9	Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	20
10	Jednostka sterująca zasilaniem pojazdu	7,5

Wewnętrzna skrzynka wstępna (od 2009)

Numer	Opis	Ampery [A]
3	Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	150
4	Funkcja ECO start / stop: przekaźnik funkcji ECO start / stop S 400 Hybrid: sterownik z przetwornikiem DC / DC Podgrzewana szyba przednia: Podgrzewana szyba przednia	150
5	Obowiązuje dla modelu 221 (instalacja elektryczna w wynajętym pojeździe): Specjalna jednostka sterująca wielofunkcyjna pojazdu (SVMCU [MSS])	40
5	S 400 Hybrid: pompa próżniowa	80
6	Skrzynka bezpieczników prawej deski rozdzielczej	80
7	Obowiązuje dla modelu 221 z silnikiem 629, 642, 651: Wzmacniacz nagrzewnicy PTC Obowiązuje dla modelu 221 (instalacja elektryczna w wynajętym pojeździe): (Wstępna instalacja Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU [MSS])	150
8	Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	80
9	Skrzynka bezpieczników lewej deski rozdzielczej	80
10	Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	150

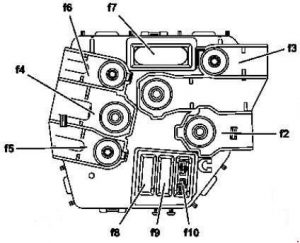

Skrzynka wstępnego bezpiecznika komory silnika (do 2008 r.)

Mercedes-Benz CL-Class – c216 – schemat skrzynki bezpieczników – skrzynka bezpieczników wstępnych komory silnika

Numer	Opis	Ampery [A]
1	Przednia skrzynka bezpiecznikowa (za pośrednictwem pokładowej sieci elektrycznej pirofuse	–
2	Jednostka sterująca podgrzewanej szyby przedniej	125
3	Skrzynka bezpieczników prawej tablicy rozdzielczej	80
4	Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	200
5	Wielofunkcyjna jednostka sterująca pojazdu specjalnego (SVMCU [MSS])	100
6	Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	150
7	Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	100
8	Skrzynka bezpieczników lewej deski rozdzielczej	80
9	Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	5
10	C216: Jednostka sterująca systemem połączeń alarmowych	5

Skrzynka wstępnego bezpiecznika komory silnika (od 2009 r.)

Numer	Opis	Ampery [A]
2	Alternator	460
3	Elektrohydrauliczne wspomaganie kierownicy Obowiązuje dla modelu 221 z silnikiem 629, 642: Stopień wyjściowy czasu świecenia	150
4	Wewnętrzna skrzynka wstępna (nieużywana)	–
5	AAC ze zintegrowanym sterowaniem dodatkowym silnikiem wentylatora	100
6	Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	150
7	Jednostka sterująca ESP S 400 Hybrid: Jednostka sterująca układu hamulcowego z odzyskiem energii	40
8	Jednostka sterująca ESP S 400 Hybrid: Jednostka sterująca układu hamulcowego z odzyskiem energii	25
9	Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	25
10	Zapasowy	–

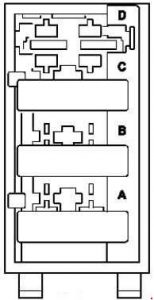

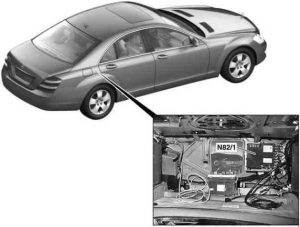

Blok bezpieczników AdBlue

Numer	Opis	Ampery [A]
A	Jednostka sterująca AdBlue®	7,5
B	Obieg grzewczy 1	20
C	Obieg grzewczy 1	20
D	Zapasowy	–

Poprzedni wpis

Następny wpis

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 5 / 5. Liczba głosów: 1

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

O Autorze

Andrzej

Andrzej, 49-letni entuzjasta motoryzacji, dzieli się swoim doświadczeniem i wiedzą na blogu, poruszając tematy związane z mechaniką i technologią samochodową.

Komentarze

Brak komentarzy.
