Mercedes-Benz Klasa E W212 (2009-2016) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Mercedes-Benz Klasa E W212 (2009-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Bezpieczniki zapalniczki (gniazda zasilania) w Mercedesie-Benz Klasy E to bezpieczniki 71 (przednia zapalniczka), 72 (gniazdo w przestrzeni ładunkowej) w skrzynce bezpieczników bagażnika i bezpiecznik 9 (w schowku) w skrzynce bezpiecznikowej komory silnika.

Panel bezpieczników

Mercedes-Benz E W212 – schemat skrzynki bezpieczników

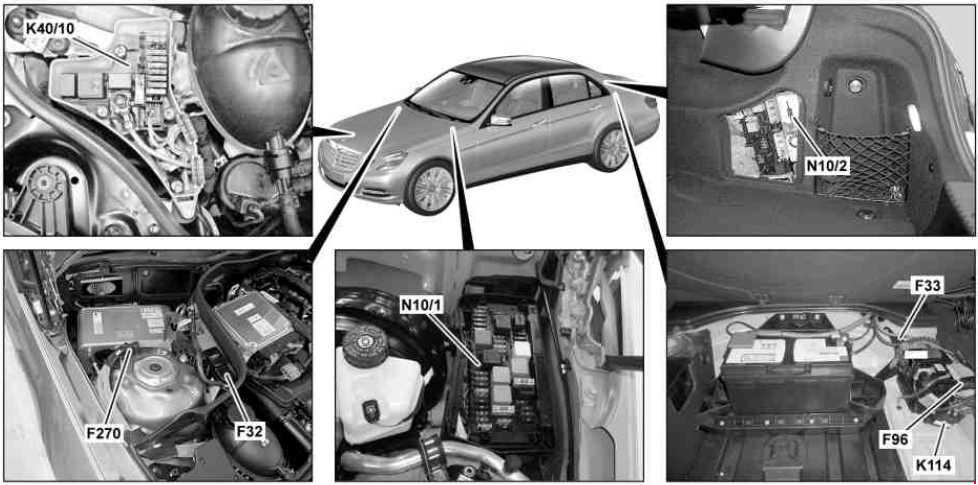

F32 – Przednia elektryczna skrzynka bezpiecznikowa
F33 – Tylna skrzynka bezpieczników (silnik 273,9)
F96 – Dodatkowy obwód akumulatora 30 (7,5 A) (z ECO start / stop)
F270 – Dodatkowe zabezpieczenie akumulatora (hybrydowe)
K40 / 10 – Bezpiecznik HYBRYDOWY i moduł przekaźnikowy (hybrydowy)

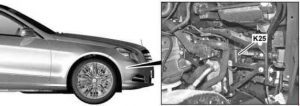

K114 – funkcja ECO start / stop dodatkowy przekaźnik akumulatora
N10 / 1 – przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym
N10 / 2 – tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz Klasa E w212 – schemat skrzynki bezpieczników – komora silnika
NumerAmpery [A]Opis
125Obowiązuje dla pojazdu z kierownicą po lewej stronie:

Elektroniczna jednostka sterująca programem stabilności;

Elektroniczna jednostka sterująca premium programu stabilizacji;

Hybrydowa:

Jednostka sterująca układu hamulcowego z odzyskiem energii;

Dotyczy pojazdów z kierownicą po prawej stronie:

Regulator dmuchawy.

230do 31.05.2010 r:

Sterownik  lewych drzwi przednich;

Obowiązuje dla pojazdów z kierownicą po prawej stronie od 01.06.2010 r:

Sterownik  lewych drzwi tylnych.

330do 31.05.2010 r:

Sterownik  prawych drzwi przednich

Obowiązuje dla pojazdów z kierownicą po lewej stronie od 01.06.2010 r:

Sterownik  prawych drzwi tylnych

420Obowiązuje z silnikiem 157:

Jednostka sterująca układu paliwowego;

Obowiązuje dla silników 642, 651 do 31.05.2010:

Czujnik kondensacji filtra paliwa z elementem grzejnym.

7,5Obowiązuje dla silnika 651 (z zamontowanym podgrzewanym filtrem paliwa) do 31.05.2010:

Jednostka sterująca czujnika kondensacji filtra paliwa z elementem grzejnym.

57,5Zestaw wskaźników;

Przełącznik świateł zewnętrznych;

Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika;

Obowiązuje od 01.03.2013:

Elektroniczna jednostka sterująca programem stabilności;

Obowiązuje od 01.03.2013:

Elektroniczna jednostka sterująca Premium Electronic Stability Program.

610Obowiązuje dla silnika wysokoprężnego:

Jednostka sterująca CDI;

Obowiązuje dla silnika benzynowego:

Jednostka sterująca ME-SFI;

Obowiązuje dla silnika 271.958, 274.920:

Jednostka sterująca CNG.

720Rozrusznik
87,5Dodatkowa jednostka sterująca systemu przytrzymującego
915Gniazdo schowka na rękawiczki
1030Silnik wycieraczek;

Ogrzewanie postojowe wycieraczek.

117,5Wyświetlacz Audio / COMAND;

Panel sterowania Audio / COMAND;

Moduł nawigacyjny;

Podstawka do modułu nawigacji;

Silnik wentylatora COMAND.

127,5Jednostka sterująca i operacyjna ACC;

Górna jednostka sterująca panelu sterowania;

Dotyczy transmisji 722, 724, 725:

Przycisk trybu automatycznej skrzyni biegów;

AIRMATIC:

Grupa przycisków zawieszenia.

137,5Moduł sterujący modułu rurki kierownicy;

Kamera wielofunkcyjna;

Kamera wielofunkcyjna stereo.

147,5Elektroniczna jednostka sterująca programem stabilności;

Elektroniczna jednostka sterująca premium programem stabilności.

157,5Dodatkowa jednostka sterująca systemu przytrzymującego
165Hybrydowy:

Elektryczna sprężarka czynnika chłodniczego

Obowiązuje ze skrzynią biegów 722.930 / 931:

INTERFEJS DIRECT SELECT

Obowiązuje ze skrzynią biegów 722 (z wyjątkiem 722.930 / 931):

Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów

1730Panel sterowania z panelem sterowniczym;

Panel sterowania z panoramicznym dachem przesuwnym.

187,5Wyłącznik świateł zewnętrznych;

Hybrydowy:

Jednostka sterująca elektroniki mocy;

Obowiązuje do 28.02.2013:

Grupa przełączników na tablicy rozdzielczej;

Jednostka sterująca na panelu górnym;

Obowiązuje dla skrzyni biegów 722 z ECO start / stop:

Przekaźnik dodatkowej pompy oleju przekładniowego.

1920Obowiązuje z wyjątkiem przekładni 722.9:

Elektroniczna jednostka sterująca blokadą zapłonu;

Elektryczna jednostka sterująca blokadą kierownicy.

2040Obowiązuje dla pojazdu z kierownicą po lewej stronie:

Elektroniczna jednostka sterująca programem stabilności;

Elektroniczna jednostka sterująca Premium elektronicznym programem stabilizacji;

Dotyczy pojazdu z kierownicą po lewej stronie, Hybrydowa:

Jednostka sterująca układu hamulcowego z odzyskiem energii.

217,5Rozpoznawanie zajętości przedniego siedzenia pasażera i jednostka sterująca ACSR Weight Sensing System (WSS);

z wyjątkiem Hybrydowego do 28.02.2013:

Wyłącznik świateł hamowania

Hybrydowy do 28.02.2013:

Hybrydowy wyłącznik świateł hamowania;

Przełączany przez włącznik światła w schowku na rękawiczki.

2215Obowiązuje dla silnika wentylatora o mocy 650, 800 W:

Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem;

Obowiązuje dla silnika 156:

Złącze elektryczne wiązki przewodów wewnętrznych i zespołu przewodów silnika;

Obwód 87 Tuleja złącza M2e;

Obowiązuje dla silnika 157, 271, 272, 273, 274, 276, 278:

Złącze elektryczne wiązki wewnętrznej i wiązki przewodów silnika;

Obowiązuje dla silnika 271, 272.98, 274.9, 276 i silnika 651 (z wyjątkiem 4MATIC):

Siłownik żaluzji chłodnicy;

Dotyczy silnika 642, 651:

Jednostka sterująca CDI;

Elektryczna złącze wiązki wewnętrznej i wiązki przewodów silnika.

2320Dotyczy silnika wysokoprężnego:

Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika;

Obowiązuje dla silnika 271, 642, 651:

Obwód 87 Tuleja złącza M1e;

Obowiązuje dla silnika 156, 157, 271, 272, 273, 274, 276, 278, 642, 651:

Złącze elektryczne wiązki wewnętrznej i wiązki przewodów silnika;

Dotyczy silnika 271:

Jednostka sterująca ME-SFI.

2415Obowiązuje dla silnika 156, 157, 271, 272, 273, 274, 276, 278, 642, 651:

Złącze elektryczne wiązki przewodów wewnętrznych i zespołu przewodów silnika;

Dotyczy silnika wysokoprężnego:

Jednostka sterująca CDI;

Dotyczy silnika benzynowego:

Jednostka sterująca ME-SFI;

Obowiązuje dla silników 271.958, 274.920:

Jednostka sterująca CNG.

2515Obowiązuje dla silnika 642, 651 z BlueTEC:

Jednostka sterująca tlenkami azotu za filtrem cząstek stałych;

Jednostka sterująca tlenkami azotu za katalizatorem SCR;

Jednostka sterująca czujnika cząstek stałych;

Dotyczy silnika benzynowego:

Jednostka sterująca ME-SFI;

Hybrydowa:

Pompa obiegowa płynu chłodzącego przekładni;

Przekaźnik HYBRID power electronics;

Przekaźnik pompy obiegowej płynu chłodzącego;

Obowiązuje dla silnika 156:

Tuleja złącza, obwód 87 M3e.

2620Radio;

Radio z systemem autopilota;

Jednostka sterująca COMAND.

277,5Obowiązuje dla silnika benzynowego:

Jednostka sterująca ME-SFI;

Obowiązuje dla silnika wysokoprężnego:

Jednostka sterująca CDI;

Elektroniczna jednostka sterująca blokadą zapłonu;

Dotyczy silnika 271.958, 274.920:

Jednostka sterująca CNG.

287,5Zestaw wskaźników
2910Obowiązuje do 28.02.2013 r:

Zespół prawego przedniego światła

3010Obowiązuje do 28.02.2013 r:

Lewy przedni reflektor

31A15Lewy klakson;

Prawy klakson.

31B15Lewy klakson;

Prawy klakson.

3240Obowiązuje dla silnika 272:

Elektryczna pompa powietrza

3310Obowiązuje dla transmisji 722.6:

Elektroniczna jednostka sterująca skrzynią biegów;

Obowiązuje dla transmisji 722.9, 724, 725:

W pełni zintegrowana jednostka sterująca sterująca skrzynią biegów .

347,5Obowiązuje dla silnika 156, 271, 272, 273, 642, 651:

Jednostka sterująca układu paliwowego.

357,5Hybrydowy:

Przekaźnik zasilania jednostki sterującej HYBRID.

367,5Jednostka sterująca – Asystent widzenia nocnego;

Obowiązuje do 28.02.2013:

Sterownik elektryczny DISTRONIC;

Obowiązuje od 01.03.2013:

Przedni czujnik radarowy dalekiego zasięgu;

Obowiązuje od 01.03.2013:

Sterownik COLLISION PREVENTION ASSIST.

Przekaźnik
JPrzekaźnik 15 obwodu
K.Obwód 15R przekaźnik
LPrzekaźnik nagrzewnicy położenia postojowego wycieraczek
MPrzekaźnik 50 rozrusznika
NObwód silnika 87 Przekaźnik
OPrzekaźnik klaksonowy
P.Obowiązuje dla silnika 272:

Przekaźnik wtórnego wtrysku powietrza.

QPrzekaźnik pomocniczej pompy oleju przekładniowego
RObwód podwozia 87 przekaźnik

Skrzynka bezpieczników w bagażniku

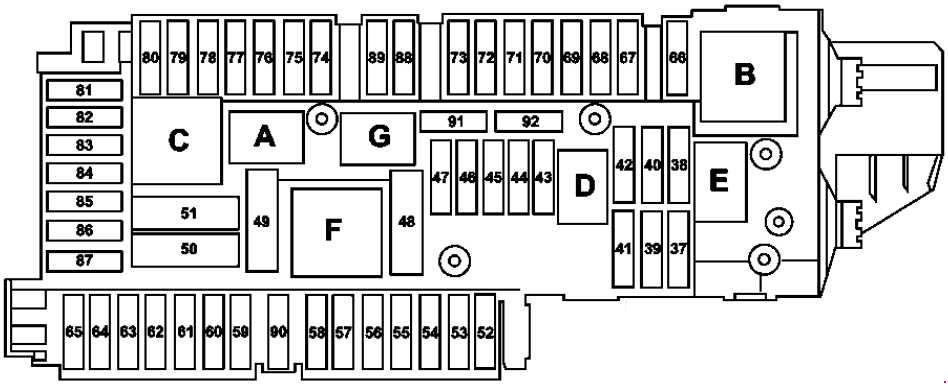

Mercedes-Benz E W212 – bezpieczniki schemat – bagażnik
NumerOpisAmpery [A]
37Fotel kierowcy – Elektromagnes zagłówka NECK-PRO;

Przedni fotel pasażera – Elektrozawór zagłówka NECK-PRO.

7,5
38Obowiązuje dla modelu 212.2:

Silnik wycieraczki tylnej klapy

15
39do 31.05.2010 r:

Sterownik  lewych tylnych drzwi ;

Obowiązuje dla pojazdów z kierownicą po prawej stronie od 01.06.2010:

Sterownik  lewych przednich drzwi.

30
40Zapasowy
41do 31.05.2010 r:

Sterownik  prawych drzwi tylnych;

Obowiązuje dla pojazdów z kierownicą po lewej stronie od 01.06.2010 r:

Sterownik  prawych drzwi przednich.

30
42Przekaźnik pompy paliwa;

Dotyczy silnika 156, 271, 272, 273, 274, 276, 278, 642, 651:

Jednostka sterująca układu paliwowego.

25
43Moduł komunikacyjny usług telematycznych7,5
44Przedni fotel pasażera częściowo elektryczny przełącznik regulacji siedzenia30
45Fotel kierowcy częściowo elektryczny przełącznik regulacji siedzenia30
46Wzmacniacz antenowy FM 1, AM, CL [ZV] i KEYLESS-GO;

Wzmacniacz antenowy tylnej szyby 1 antena pasma III DAB;

Syrena alarmowa;

Jednostka sterująca zabezpieczeniem wnętrza i zabezpieczeniem przed holowaniem;

Obowiązuje od 01.06.2011 dla silnika 157, 276, 278:

Płyn chłodzący przekaźnik pompy obiegowej.

7,5
47Zapasowy
48Zapasowy
49Ogrzewanie tylnej szyby40
50Prawy przedni odwracalny zwijacz napięcia awaryjnego50
51Lewy przedni odwracalny zwijacz napięcia awaryjnego50
52Zapasowy
53Jednostka sterująca rozpoznawania przyczepy30
54Jednostka sterująca rozpoznawania przyczepy15
55Zapasowy
56Gniazdo przyczepy15
57Jednostka sterująca rozpoznawania przyczepy20
Podświetlany lewy przedni próg drzwiowy konwerter napięcia listwy progowej;

Prawy przedni podświetlany próg drzwiowy.

7,5
58Jednostka sterująca rozpoznawania przyczepy25
59Lewy przedni zderzak czujnik DISTRONIC (DTR);

Prawy przedni zderzak czujnik DISTRONIC (DTR).

7,5
60Wielokonturowa pompa pneumatyczna z siedziskiem7,5
Dynamiczna pompa pneumatyczna z wielokonturowym siedzeniem30
61Sterownik pokrywy bagażnika;

Sterownik tylnej klapy.

40
62Jednostka sterująca fotela kierowcy25
63Sterownik ogrzewania tylnego siedzenia25
64Jednostka sterująca przedniego siedzenia pasażera25
65do 28.02.2013 r:

Sterownik ogrzewania kierownicy

7,5
od 01.03.2013 r:

Sterownik modułu lampki kierownicy

10
66Silnik dmuchawy tylnej 7,5
67Jednostka sterująca wzmacniaczem systemu dźwiękowego 40
68Jednostka sterująca AIRmatic;

Elektroniczna jednostka sterująca poziomem tylnej osi.

15
69Wzmacniacz tylnych głośników basowych 25
70Jednostka sterująca monitora ciśnienia w oponach5
71Gniazdo wewnętrzne pojazdu, przód;

Przednia zapalniczka z podświetleniem popielniczki.

15
72Gniazdo bagażnika 15
73Złącze diagnostyczne;

Odbiornik zdalnego sterowania dla nagrzewnicy stacjonarnej;

Obowiązuje z transmisją 722.930 / 931:

Jednostka sterująca trybem transmisji.

5
74Jednostka sterująca KEYLESS-GO;

Obowiązuje od 01.03.2013:

Prawe przednie światło;

Obowiązuje od 01.03.2013:

Lewe przednie światło;

Obowiązuje od 01.12.2011:

Jednostka sterująca przetwornikiem DC / AC.

15
75Stacjonarna nagrzewnica;

Obowiązuje od 01.03.2013 (z dynamicznymi reflektorami LED):

Lewy przedni zespół świateł;

Prawy przedni reflektor.

20
Obowiązuje dla silnika 156:

Przekaźnik silnika wentylatora chłodnicy oleju

25
76Tylny uchwyt na kubek;

Gniazdo tylnej konsoli środkowej ;

Tylne złącze elektryczne USB.

15
77Tylny uchwyt na kubek;

Ważny do 28.02.2013:

Jednostka sterująca systemu wykrywania wagi (WSS);

Obowiązuje dla pojazdów w Chinach i Korei Południowej:

Procesor nawigacji.

7,5
78Jednostka sterująca interfejsem multimedialnym;

Jednostka przyłączeniowa multimediów.

7,5
79Obowiązuje do 31.05.2010 r:

Jednostka sterująca czujników radarowych;

Obowiązuje od 01.06.2010 r .:

Jednostka sterująca systemem czujników wideo i radarowych;

Obowiązuje od 01.03.2013 r .:

Jednostka sterująca bramy podwozia.

5
80Jednostka sterująca systemem parkowania 5
81Wzmacniacz/kompensator antenowy systemu telefonii komórkowej;

Złącze elektryczne telefonu komórkowego;

Procesor nawigacji .

5
82Regulator dmuchawy wentylacji lewego przedniego siedzenia;

Regulator dmuchawy wentylacji prawego przedniego siedzenia.

10
83Tuleja złącza obwodu 15R;

Jednostka sterująca systemem wzywania pomocy;

Ważne do 31.05.2010:

Procesor nawigacji;

Wersja japońska:

Jednostka sterująca elektronicznego poboru opłat.

7,5
84Moduł zasilania kamery cofania;

Jednostka sterująca Digital Audio Broadcasting;

Obowiązuje do 28.02.2013:

Jednostka sterująca kamerą cofania;

Obowiązuje od 01.03.2013:

Kamera cofania;

Obowiązuje do 31.05.2010:

Jednostka sterująca SDAR / tuner wysokiej rozdzielczości;

Obowiązuje od 01.06.2010:

Jednostka sterująca satelitarnym cyfrowym radiem audio (SDAR);

Obowiązuje od 01.03.2013:

Jednostka sterująca kamery 360 °.

5
85Ważne do 28.02.2015:

Tuner TV (analogowy/cyfrowy);

Ważne do 28.02.2015:

Tuner telewizji cyfrowej;

Obowiązuje od 01.03.2015:

Moduł  tunera.

7,5
86Odtwarzacz DVD;

Lewy tylny wyświetlacz;

Prawy tylny wyświetlacz .

7,5
87Jednostka sterująca systemem wzywania pomocy;

Wielofunkcyjna jednostka sterująca pojazdu specjalnego (SVMCU);

Obowiązuje od 01.06.2011 z silnikiem 157, 274, 276, 278:

Przekaźnik pompy obiegowej chłodziwa;

Obowiązuje od 01.03.2015:

Moduł komunikacyjny usług telematycznych.

7,5
88Obowiązuje ze skrzynią biegów 722.9:

Inteligentny moduł serwo dla DIRECT SELECT.

15
89Jednostka sterująca rozpoznawania przyczepy;

Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU);

Obowiązuje do 28.02.2013 z silnikiem 157:

Jednostka sterująca układu paliwowego;

Obowiązuje od 01.03.2013 (ze statycznymi reflektorami LED):

Zespół prawego przedniego światła;

Lewy przedni reflektor.

30
90Przekaźnik pompy obiegowej chłodziwa;

Dotyczy silnika 642.8 z BlueTEC:

Blok bezpieczników AdBlue®.

40
91Dotyczy transmisji 722 z funkcją ECO start / stop:

Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika.

10
92Obowiązuje od 01.03.2013:

Jednostka sterująca KEYLESS-GO;

Obowiązuje od 01.03.2013:

Tylny moduł przełączający;

Obowiązuje do 30.11.2011:

Jednostka sterująca przetwornikiem DC / AC.

15
Przekaźnik
APrzekaźnik 15 obwodu
BObwód 15R przekaźnik (1)
CPrzekaźnik ogrzewania tylnej szyby
DDotyczy silnika wysokoprężnego:

Przekaźnik pompy paliwa

EPrzekaźnik wycieraczek szyby przedniej
FPrzekaźnik regulacji siedzenia
GObwód 15R przekaźnik (2)

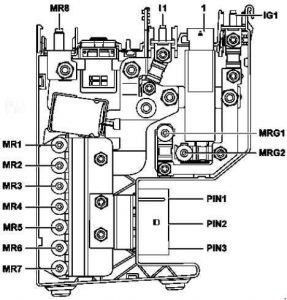

Przednia elektryczna skrzynka bezpiecznikowa

Mercedes-Benz Klasa E W212 – schemat skrzynki bezpieczników – przednia skrzynka elektryczna
NumerOpisAmpery [A]
MR8Pyrofuse, wyzwalany przez jednostkę sterującą dodatkowego systemu zabezpieczającego
MR1Elektryczna jednostka sterująca wspomaganiem kierownicy50
MR2Zapasowy
MR3Zapasowy
MR4Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem100
MR5Obowiązuje dla silnika wysokoprężnego:

Wzmacniacz nagrzewnicy PTC

150
MR6Dotyczy akumulatora układu elektrycznego pokładowego z  przodu:

Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika.

60
MR7Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
PIN1Dotyczy pojazdów z kierownicą po lewej stronie:

Regulator dmuchawy;

Dotyczy pojazdów z kierownicą po prawej stronie:

Elektroniczna jednostka sterująca programem stabilności;

Elektroniczna jednostka sterująca Premium Electronic Stability Program.

50
PIN2Dotyczy pojazdów z kierownicą po prawej stronie:

Elektroniczna jednostka sterująca programem stabilności;

Elektroniczna jednostka sterująca programem stabilności Premium.

50
PIN3Przekaźnik AIRmatic;

Obowiązuje z przekładnią 725:

W  pełni zintegrowana jednostka sterująca skrzynią biegów.

60
MRG1Zapasowy
MRG2Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika100
IG1Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
I1Dotyczy akumulatora układu elektrycznego pokładowego z przodu:

Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika.

100

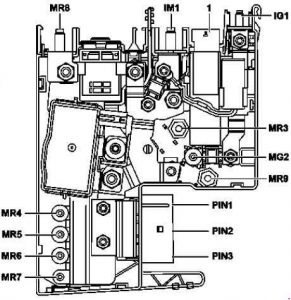

Przednia elektryczna skrzynka bezpiecznikowa (z ECO start / stop)

Mercedes-Benz Klasa E W212 – schemat skrzynki bezpieczników – przednia elektryczna skrzynka bezpieczników (z ECO start / stop)
NumerOpisAmpery [A]
MR8Alternator;

Stacjonarna jednostka sterująca nagrzewnicą.

350
MR4Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem100
MR5Dotyczy silnika wysokoprężnego:

Wzmacniacz nagrzewnicy PTC.

150
MR6Dotyczy akumulatora układu elektrycznego pokładowego z  przodu:

Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika

60
MR7Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
MR9Zapasowy
MG2Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika100
MR3Elektryczna jednostka sterująca wspomaganiem kierownicy80
IG1Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
IM1Dotyczy akumulatora układu elektrycznego pokładowego z przodu:

Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika.

100
PIN1Dotyczy pojazdów z kierownicą po lewej stronie:

Regulator dmuchawy;

Dotyczy pojazdów z kierownicą po prawej stronie:

Elektroniczna jednostka sterująca programem stabilności Premium Electronic Stability Program.

50
PIN2Dotyczy pojazdów z kierownicą po prawej stronie:

Elektroniczna jednostka sterująca programem stabilności;

Elektroniczna jednostka sterująca programem stabilności Premium.

50
PIN3Przekaźnik AIRmatic;

Obowiązuje z przekładnią 725:

W  pełni zintegrowana jednostka sterująca skrzynią biegów.

60

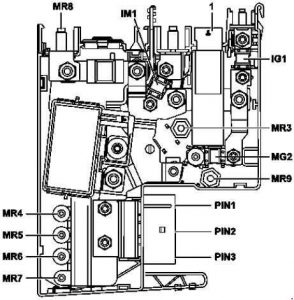

Przednia elektryczna skrzynka bezpiecznikowa (hybrydowa)

Mercedes-Benz E W212 – schemat skrzynki bezpieczników – przednia elektryczna skrzynka bezpiecznikowa (hybrydowa)
NumerOpisAmpery [A]
MR8Pyrofuse, wyzwalany przez jednostkę sterującą dodatkowego systemu zabezpieczającego
MR4Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem100
MR5Obowiązuje dla silnika wysokoprężnego:

Wzmacniacz nagrzewnicy PTC

150
MR6Dotyczy akumulatora układu elektrycznego pokładowego z  przodu:

Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika

60
MR7Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
MR9Moduł bezpieczników i przekaźników HYBRID150
MG2Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika100
MR3Elektryczna jednostka sterująca wspomaganiem kierownicy80
IG1Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika150
IM1Dotyczy akumulatora układu elektrycznego pokładowego z przodu:

Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika.

100
PIN1Dotyczy pojazdów z kierownicą z lewej strony:

Regulator dmuchawy;

Dotyczy pojazdów z kierownicą po prawej stronie:

Jednostka sterująca układu hamulcowego z odzyskiem energii.

50
PIN2Dotyczy pojazdów z kierownicą po prawej stronie:

Jednostka sterująca układu hamulcowego z odzyskiem energii

50
PIN3AIRmatic60

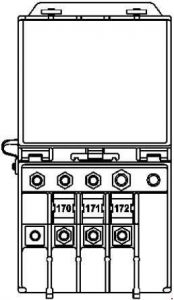

Tylna skrzynka wstępna

Mercedes-Benz E W212 – schemat skrzynki bezpieczników – tylna skrzynka prefabrykowana
NumerOpisAmpery [A]
170Rezerwa
171Przedni moduł sterujący SAM z bezpiecznikiem i modułem przekaźnika60
172Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika100

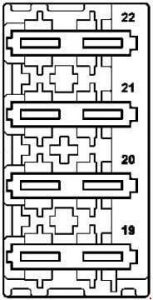

Blok bezpieczników AdBlue

Mercedes-Benz E W212 – schemat skrzynki bezpieczników – blok bezpieczników AdBlue
NumerOpisAmpery [A]
19Jednostka sterująca AdBlue®15
20Jednostka sterująca AdBlue®20
21Jednostka sterująca AdBlue®7,5
22Jednostka sterująca AdBlue®5

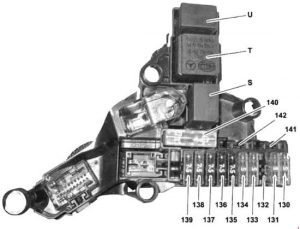

Moduł bezpieczników i przekaźników HYBRID

Mercedes-Benz E W212 – schemat skrzynki bezpieczników – moduł bezpieczników i przekaźników hybrydowych
NumerOpisAmpery [A]
130Jednostka sterująca układu hamulcowego z odzyskiem energii5
131Jednostka sterująca układu hamulcowego z odzyskiem energii5
132Zapasowy
133Jednostka sterująca elektroniką mocy5
134Przekaźnik pompy próżniowej (-)5
135Jednostka sterująca systemu zarządzania baterią7,5
136Separator pirotechniczny7,5
137Pompa obiegowa elektroniki mocy 17,5
138Pompa obiegowa elektroniki mocy 27,5
139Obowiązuje dla silnika 651:

Pompa obiegowa chłodziwa przekładniowego.

7,5
140Przekaźnik pompy próżniowej (+)40
141Zapasowy
142Zapasowy
Przekaźnik
SPrzekaźnik pompy obiegowej chłodziwa skrzyni biegów
TPrzekaźnik zasilania jednostki sterującej HYBRID
UHYBRID power electronics przekaźnik pompy obiegowej chłodziwa

Przekaźnik silnika wentylatora chłodnicy oleju (silnik 157)

Mercedes-Benz E W212 – schemat skrzynki bezpieczników – przekaźnik silnika wentylatora chłodnicy oleju (silnik 157)

Przekaźnik

Mercedes-Benz E W212 – schemat skrzynki bezpieczników – przekaźnik

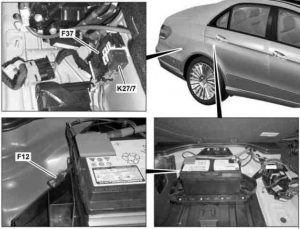

F12 – Stacjonarny bezpiecznik nagrzewnicy (hybrydowy)
F37 –  Blok bezpieczników AdBlue ® (z silnikiem 642.8 z BlueTEC)
K27 / 7 –  Przekaźnik zasilania AdBlue ® (z silnikiem 642.8 z BlueTEC)

Mercedes-Benz E W212 – schemat skrzynki bezpieczników – przekaźnik

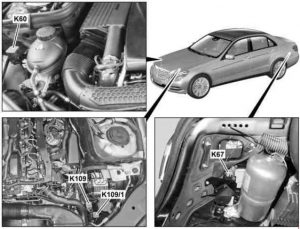

K60 – Przekaźnik pompy obiegowej chłodziwa (stan na 01.06.2011 z silnikiem 157, 274, 276, 278)
K67 – Przekaźnik AIRMATIC
K109 – Przekaźnik pompy próżniowej (+) (hybrydowy)
K109 / 1 – Przekaźnik pompy próżniowej (-) (hybrydowy)

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
