Mercedes-Benz Klasa S A217 (2014-2018) – skrzynka bezpieczników
Mercedes-Benz Klasa S A217 (2014-2018) – schemat skrzynki bezpieczników
Rok produkcji: 2014, 2015, 2016, 2017, 2018.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Klasa S A217 (2014-2018) to bezpiecznik 430 i 460 w skrzynce bezpiecznikowej z tyłu.

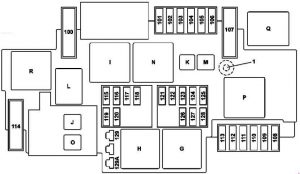

Skrzynka bezpieczników i przekaźników w komorze silnika
| Nr | Opis | Ampery |
| 100 | Hybrydowa: pompa próżniowa | 40 |
| 101 | Tuleja łącząca, obwód 87/2 | 15 |
| 102 | Tuleja łącząca, obwód 87/2 | 20 |
| 103 | Złączka, obwód 87M4 | 15 |
| 104 | Złączka, obwód 87M3 | 15 |
| 105 | Obowiązuje dla przekładni 722.9: Jednostka sterująca pomocniczą pompą oleju przekładniowego | 15 |
| 106 | Ogrzewanie postojowe wycieraczek | 25 |
| 107 | Dotyczy silników 277, 279: Połączenie elektryczne rozrusznika / pompy powietrza | 60 |
| 108 | Ważny dla SAE dynamicznego reflektora LED dla ruchu prawostronnego lub reflektora Dynamiczny LED :: lewym przednim zespołu lampy prawy przedni zespołu lampy ważna bez SAE dynamicznego reflektora LED dla ruchu prawostronnego lub reflektora Dynamiczny LED :: Prawo zespołu lampy przednie |
20 |
| 109 | Silnik wycieraczek | 30 |
| 110 | Obowiązuje dla kodu SAE dynamiczny reflektor LED do ruchu prawostronnego lub dynamiczny reflektor LED :: Lewy przedni reflektor Prawy przedni reflektor Obowiązuje bez dynamicznego reflektora LED SAE do ruchu prawostronnego lub dynamicznego reflektora LED :: Lewy przedni reflektor |
20 |
| 111 | Rozrusznik | 30 |
| 112 | Moduł bezpieczników i przekaźników silnika | 5 |
| 113 | Zapasowy | – |
| 114 | Sprężarka AIRmatic | 40 |
| 115 | Lewy klakson Prawy klakson | 15 |
| 116 | Hybrydowy: przekaźnik pompy próżniowej | 5 |
| 117 | Zapasowy | – |
| 118 | Hybrydowy: jednostka sterująca elektronicznego programu stabilności | 5 |
| 119 | Tuleja złącza obwodu 87 / C2 | 15 |
| 120 | Tuleja złącza obwodu 87 / C1 | 7,5 |
| 121 | Elektroniczna jednostka sterująca programem stabilności | 5 |
| 122 | Hybrydowy: przekaźnik HYBRYDOWY | 5 |
| 123 | Jednostka sterująca Asystent widzenia nocnego | 5 |
| 124 | Hybrydowy: złącze elektryczne wnętrza pojazdu i komory silnika | 5 |
| 125 | Przednia jednostka sterująca SAM | 5 |
| 126 | Powertrain control uni Obowiązuje dla silnika wysokoprężnego: jednostka sterująca CDI Dotyczy silnika benzynowego: jednostka sterująca ME-SFI [ME] |
5 |
| 127 | Zapasowy | – |
| 128 | Włącznik świateł zewnętrznych | 5 |
| 129A | Hybrydowy: obwód rozrusznika 50 przekaźnik | 30 |
| 129B | Obowiązuje z wyjątkiem hybrydowego: przekaźnik 50 obwodu rozruchowego | 30 |
| Przekaźnik | ||
| E | Przekaźnik 15 w komorze silnika | |
| H | Przekaźnik 50 rozrusznika | |
| I | Przekaźnik pompy próżniowej hamulca | |
| J | Hybrydowy: przekaźnik HYBRYDOWY | |
| K | Przekaźnik pompy oleju przekładniowego | |
| L | Przekaźnik klaksonowy | |
| M | Przekaźnik nagrzewnicy położenia postojowego wycieraczek | |
| N | Obwód przekaźnika 87 M. | |
| O | Obowiązuje z wyjątkiem hybrydowego: przekaźnik 15 obwodu rozrusznika | |
| P | Przekaźnik wtrysku wtórnego powietrza | |
| Q | Hybrydowy: przekaźnik pompy próżniowej | |
| R | Przekaźnik AIRmatic | |

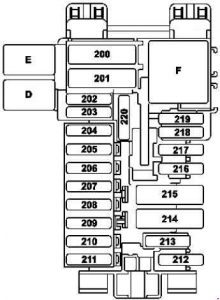

Panel bezpieczników tablicy rozdzielczej
| Nr | Opis | Ampery |
| 200 | Przednia jednostka sterująca SAM | 40 |
| 201 | Przednia jednostka sterująca SAM | 40 |
| 202 | Syrena alarmowa | 5 |
| 203 | W222: Sterownik ogrzewania siedzenia kierowcy | 30 |
| 204 | Złącze diagnostyczne | 5 |
| 205 | Elektroniczna jednostka sterująca blokadą zapłonu | 7,5 |
| 206 | Zegar analogowy | 5 |
| 207 | Jednostka kontroli klimatu | 20 |
| 208 | Zestaw wskaźników | 7,5 |
| 209 | Panel sterowania klimatyzacją z przodu | 5 |
| 210 | Jednostka sterująca modułu lampki kierownicy | 10 |
| 211 | Zapasowy | – |
| 212 | Zapasowy | – |
| 213 | Elektroniczna jednostka sterująca programem stabilności | 25 |
| 214 | Zapasowy | – |
| 215 | Zapasowy | – |
| 216 | Zapasowy | – |
| 217 | Wersja japońska: Dedykowana jednostka sterująca komunikacją bliskiego zasięgu | 5 |
| 218 | Dodatkowa jednostka sterująca systemu przytrzymującego | 5 |
| 219 | Jednostka sterująca systemu wykrywania ciężaru (WSS) Rozpoznawanie zajętości przedniego siedzenia pasażera i ACSR |
5 |
| 220 | Przekaźnik MAGIC VISION CONTROL | 15 |
| Przekaźnik | ||
| D | Przekaźnik MAGIC VISION CONTROL | |
| E | Przekaźnik rezerwowy | |
| F | Przekaźnik, obwód 15R | |

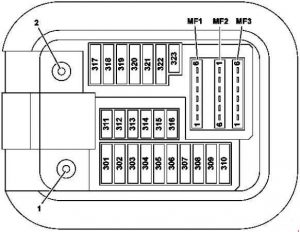

Skrzynka bezpieczników w przestrzeni na nogi pasażera
- Obwód 30 „E1” połączenie
- Obwód 30g Połączenie „E2”
| Nr | Opis | Ampery |
| 301 | Taksometr lustrzany | 5 |
| 302 | Sterownik prawych drzwi przednich | 30 |
| 303 | W222: Sterownik lewych drzwi tylnych C217, A217: Sterownik tylny |
30 |
| 304 | W222: Sterownik prawych tylnych drzwi C217, A217: Tylny sterownik |
30 |
| 305 | Jednostka sterująca fotela kierowcy | 30 |
| 306 | Jednostka sterująca przedniego siedzenia pasażera | 30 |
| 307 | W222: Inteligentny moduł serwo dla DIRECT SELECT | 30 |
| C217, A217: Sterownik ogrzewania siedzenia kierowcy | 30 | |
| 308 | Sterownik ogrzewania przedniego siedzenia pasażera | 30 |
| 309 | Jednostka sterująca systemem połączeń alarmowych Moduł komunikacyjny usług telematycznych Jednostka sterująca HERMES |
5 |
| 310 | Stacjonarna jednostka sterująca nagrzewnicą | 25 |
| 311 | Silnik dmuchawy tylnej | 10 |
| 312 | Jednostka sterująca panelu sterowania podwieszanego | 10 |
| 313 | Hybrid i Hybrid Plus: jednostka sterująca elektroniką mocy | 10 |
| 314 | A217: System alarmowy przeciwkradzieżowy (oznaczenie w koordynacji) | 7,5 |
| 315 | Jednostka sterująca zespołem napędowym Obowiązuje dla silnika benzynowego: Jednostka sterująca ME-SFI Obowiązuje dla silnika 642, 651: Jednostka sterująca CDI |
10 |
| 316 | Zapasowy | – |
| 317 | W222: Moduł sterujący panoramicznego przesuwnego szyberdachu C217, A217: Sterownik MAGIC SKY CONTROL |
30 |
| 318 | Wyświetlacz Audio / COMAND | 15 |
| 319 | Moduł sterujący panoramicznym odsuwanym szyberdachem C217, A217: Moduł sterujący panoramiczną roletą przeciwsłoneczną |
30 |
| 320 | Jednostka sterująca Active Body Control Jednostka sterująca AIRmatic (działa z wyjątkiem Active Body Control) |
15 |
| 321 | C217, A217: Inteligentny moduł serwo dla DIRECT SELECT | 20 |
| 322 | Jednostka sterująca COMAND | 15 |
| 323 | Jednostka sterująca dodatkowego systemu przytrzymującego | 7,5 |
| MF1 / 1 | Wersja japońska: Dedykowana jednostka sterująca komunikacją krótkiego zasięgu | 7,5 |
| MF1 / 2 | Wielofunkcyjna kamera monochromatyczna Wielofunkcyjna kamera stereofoniczna |
7,5 |
| MF1 / 3 | Czujnik deszczu / światła z dodatkowymi funkcjami Sterownik na panelu sterowania |
7,5 |
| MF1 / 4 | Jednostka sterująca fotela kierowcy | 7,5 |
| MF1 / 5 | Jednostka sterująca przedniego siedzenia pasażera | 7,5 |
| MF1 / 6 | Jednostka sterująca modułu lampki kierownicy | 7,5 |
| MF2 / 1 | Generator rozpylaczy perfum | 5 |
| MF2 / 2 | Panel sterowania Audio / COMAND Touchpad |
5 |
| MF2 / 3 | Elektroniczna jednostka sterująca programem stabilności | 5 |
| MF2 / 4 | Wyświetlacz Heads-up | 5 |
| MF2 / 5 | Hybrid i Hybrid Plus: elektryczna sprężarka czynnika chłodniczego | 5 |
| MF2 / 6 | Zapasowy | – |
| MF3 / 1 | Przednia jednostka sterująca SAM | 5 |
| MF3 / 2 | Jednostka sterująca czujnikami radarowymi | 5 |
| MF3 / 3 | Silnik wentylatora COMAND | 5 |
| MF3 / 4 | Grupa przycisków na tablicy rozdzielczej po stronie kierowcy Grupa przycisków na środkowej tablicy rozdzielczej |
5 |
| MF3 / 5 | Tylna jednostka sterująca klimatyzacją | 5 |
| MF3 / 6 | od 01.06.2016 r: Przełącznik anteny do telefonu i nagrzewnicy stacjonarnej | 5 |

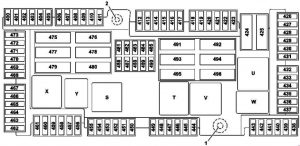

Skrzynka bezpieczników i przekaźników z tyłu
- Obwód 30 „E1” połączenie
- Obwód 30g Połączenie „E2”
| Nr | Opis | Ampery |
| 400 | Jednostka sterująca systemem parkowania (aktywny asystent parkowania lub kamera 360 stopni) | 10 |
| 401 | Sterownik pokrywy bagażnika | 5 |
| 402 | Sterownik rozrywki z tyłu | 7,5 |
| 403 | Zapasowy | – |
| 404 | Sterownik ogrzewania podłokietnika | 7,5 |
| 405 | Urządzenie Sound Control System Wzmacniacz Lewy przedni układ sterowania drzwi tweeter jednostka sterowania drzwi przednie prawe tweeter |
7,5 |
| 406 | Zapasowy | – |
| 407 | Zapasowy | – |
| 408 | Moduł tunera | 5 |
| 409 | Jednostka sterująca kamery 360 ° Kamera cofania |
5 |
| 410 | Jednostka sterująca osłoną kamery | 5 |
| 411 | Jednostka sterująca monitora ciśnienia w oponach | 5 |
| 412 | Sterownik ogrzewania tylnego siedzenia | 7,5 |
| 413 | Lewy tylny wyświetlacz Prawy tylny wyświetlacz |
10 |
| 414 | Tylny telefon komórkowy system antenowy wzmacniacz / kompensator tył telefonu komórkowego kolebka tył telefonu komórkowego płytka stykowa moduł telefon z Bluetooth ® (profil SAP) |
7,5 |
| 415 | Zapasowy | – |
| 416 | Zapasowy | – |
| 417 | Jednostka sterująca rozpoznawania przyczepy | 20 |
| 418 | Zapasowy | – |
| 419 | Zapasowy | – |
| 420 | Jednostka sterująca przetwornikiem DC / AC | 30 |
| 421 | Wielokonturowa pompa pneumatyczna z siedziskiem | 30 |
| 422 | W222: Sterownik prawych tylnych drzwi | 30 |
| 423 | Zapasowy | – |
| 424 | Tylna jednostka sterująca SAM | 40 |
| 425 | Zapasowy | – |
| 426 | Wzmacniacz głośników basowych | 30 |
| 427 | Sterownik ogrzewania podłokietnika | 20 |
| 428 | Jednostka sterująca rozpoznawania przyczepy | 15 |
| 429 | Tylny uchwyt na kubek | 10 |
| 430 | Zapalniczka z podświetleniem popielniczki, tylna Zapalniczka z podświetleniem tylnej konsoli środkowej Gniazdo lewej tylnej konsoli środkowej 12V (pakiet popielniczki / pakiet dla palących) |
15 |
| 431 | Lodówka na tylne oparcie | 15 |
| 432 | Tylna jednostka sterująca SAM | 10 |
| 433 | Jednostka sterująca AdBlue ® | 25 |
| 434 | Jednostka sterująca AdBlue ® | 15 |
| 435 | Jednostka sterująca AdBlue ® | 20 |
| 436 | Tylny uchwyt na kubek | 20 |
| 437 | Zapasowy | – |
| 438 | C217 z silnikiem 157: Silnik siłownika prawej klapy wydechowej | 7,5 |
| 439 | C217 z silnikiem 157: Silnik siłownika lewej klapy wydechowej | 7,5 |
| 440 | Zapasowy | – |
| 441 | Zapasowy | – |
| 442 | Zapasowy | – |
| 443 | Zapasowy | – |
| 444 | Zapasowy | – |
| 445 | Stacjonarny radiowy odbiornik zdalnego sterowania nagrzewnicy | 5 |
| 446 | Wzmacniacz antenowy FM 1, AM, CL [ZV] i KEYLESS-GO | 5 |
| 447 | Hybrydowy: jednostka sterująca systemu zarządzania akumulatorem | 7,5 |
| 448 | Zapasowy | – |
| 449 | Zapasowy | – |
| 450 | Zapasowy | – |
| 451 | Gniazdo przyczepy | 15 |
| 452 | Czujnik radarowy lewego tylnego zderzaka Czujnik radarowy prawego tylnego zderzaka Środkowy czujnik radarowy tylnego zderzaka |
5 |
| 453 | Czujnik radarowy lewego przedniego zderzaka Czujnik radarowy prawego przedniego zderzaka Sterownik COLLISION PREVENTION ASSIST |
5 |
| 454 | Jednostka sterująca AdBlue ® Jednostka sterująca układu paliwowego |
5 |
| 455 | W pełni zintegrowany sterownik kontroli skrzyni biegów | 15 |
| 456 | Zapasowy | – |
| 457 | Dotyczy akumulatora litowo-jonowego: Kondensator akumulatora rozruchowego | 7,5 |
| 458 | Zapasowy | – |
| 459 | Zapasowy | – |
| 460 | Zapalniczka przednia z podświetleniem popielniczki | 15 |
| 461 | Gniazdo konsoli środkowej prawej tylnej konsoli 12 V Gniazdo 12 V przetwornika DC / AC jednostki sterującej |
15 |
| 462 | Gniazdo bagażnika | 15 |
| 463 | Zapasowy | – |
| 464 | Jednostka sterująca rozpoznawania przyczepy | 20 |
| 465 | Sterownik elektrycznego hamulca postojowego | 30 |
| 466 | Sterownik lewych drzwi przednich | 30 |
| 467 | Jednostka sterująca KEYLESS-GO | 10 |
| 468 | Sterownik elektrycznego hamulca postojowego | 30 |
| 469 | Jednostka sterująca układu paliwowego | 25 |
| 470 | Sterownik ogrzewania lewego tylnego siedzenia Sterownik ogrzewania tylnego siedzenia |
30 |
| 471 | Sterownik ogrzewania prawego tylnego siedzenia | 30 |
| 472 | C217, A217: Tylna jednostka sterująca | 30 |
| 473 | Jednostka sterująca rozpoznawania przyczepy | 20 |
| 475 | Jednostka sterująca wzmacniaczem systemu dźwiękowego | 40 |
| 476 | Jednostka sterująca wzmacniaczem systemu dźwiękowego | 40 |
| 477 | Aktywna jednostka sterująca zapięciem pasa C217, A217: Tylna jednostka sterująca |
40 |
| 478 | Sterownik lewego tylnego siedzenia | 30 |
| 479 | Aktywna jednostka sterująca klamrą pasa | 40 |
| 480 | Sterownik prawego tylnego siedzenia | 30 |
| 481 | Lewy przedni odwracalny zwijacz napięcia awaryjnego | 5 |
| 482 | W222: Jednostka sterująca MAGIC SKY CONTROL | 5 |
| C217, A217: Jednostka sterująca MAGIC SKY CONTROL | 7,5 | |
| 483 | Prawy przedni odwracalny zwijacz napięcia awaryjnego | 5 |
| 484 | Sterownik prawego tylnego siedzenia Sterownik lewego tylnego siedzenia |
7,5 |
| 485 | Aktywna jednostka sterująca klamrą pasa | 5 |
| 486 | Hybrydowy: Jednostka sterująca systemu zarządzania akumulatorem Jednostka sterująca elektroniki mocy |
10 |
| 487 | Sterownik elektrycznego hamulca postojowego | 5 |
| 488 | Tylna jednostka sterująca SAM | 5 |
| 489 | Przedni czujnik radarowy dalekiego zasięgu | 5 |
| 490 | Wielokonturowa pompa pneumatyczna z siedziskiem | 5 |
| 491 | Sterownik pokrywy bagażnika | 40 |
| 492 | Prawy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 493 | Zapasowy | – |
| 494 | Tylna jednostka sterująca SAM | 40 |
| 495 | Ogrzewanie tylnej szyby | 40 |
| 496 | Lewy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| Przekaźnik | ||
| S | Przekaźnik 15 wnętrza pojazdu | |
| T | Przekaźnik ogrzewania tylnej szyby | |
| U | Uchwyt na napoje w drugim rzędzie siedzeń i przekaźnik gniazd | |
| V | Przekaźnik AdBlue ® | |
| W | Obwód 15R przekaźnik | |
| X | 1. rząd siedzeń / skrzynka lodówki bagażnika i przekaźnik gniazd | |
| Y | Zapasowy przekaźnik | |
Skrzynka wstępnego bezpiecznika komory silnika

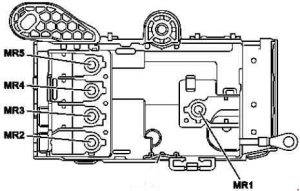

Widok z dołu

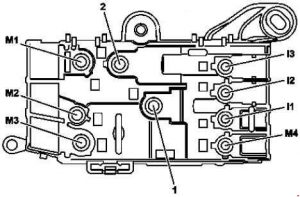

Widok z góry
1 – Połączenie, obwód 30 „B1”
2 – Połączenie, obwód 30 niezatrzaśnięty „B2”
| Nr | Opis | Ampery |
| M3 | Hybryda: maszyna elektryczna | 500 |
| Obowiązuje z wyjątkiem hybrydowego: alternatora | 500 | |
| M1 | Hybryda: maszyna elektryczna | – |
| Obowiązuje z wyjątkiem Hybrid: Starter | – | |
| MR5 | Elektryczna jednostka sterująca wspomaganiem kierownicy | 100 |
| MR2 | Silnik wentylatora | 100 |
| M4 | Hybrydowy: w pełni zintegrowany sterownik kontroli skrzyni biegów | 100 |
| I1 | Zapasowy | – |
| M2 | Dotyczy silnika wysokoprężnego: stopień mocy żarzenia | 150 |
| MR1 | Bezpiecznik silnika i moduł przekaźnika | 60 |
| MR3 | Zapasowy | – |
| MR4 | Obowiązuje dla silników 277, 279: Silnik wentylatora | 150 |
| I2 | Zapasowy | – |

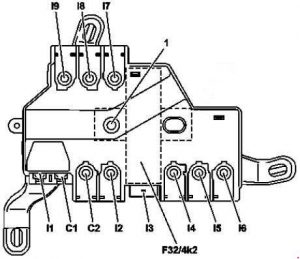

Skrzynka wstępna wewnątrz pojazdu
F32 / 4k2 – Przekaźnik wyłączający prąd spoczynkowy
| Nr | Opis | Ampery |
| I7 | Skrzynka bezpieczników na prawym słupku A. | 125 |
| I2 | Lewy moduł bezpiecznikowy i przekaźnikowy | 125 |
| C2 | Zapasowy | – |
| I8 | Zapasowy | – |
| I9 | Zapasowy | – |
| I3 | Podłączenie przekaźnika wyłączającego prąd bez obciążenia | – |
| C1 | Regulator dmuchawy | 40 |
| I1 | Elektroniczna jednostka sterująca programem stabilności | 40 |
| I4 | Zapasowy | – |
| I6 | Tylny moduł bezpiecznikowy i przekaźnikowy | 60 |
| I5 | Skrzynka bezpieczników na prawym słupku A. | 60 |

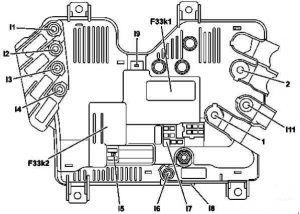

Tylna skrzynka wstępna
F33k1 – Przekaźnik
odsprzęgający F33k2 – Dodatkowy przekaźnik akumulatora z funkcją ECO start / stop
| Nr | Opis | Ampery |
| I3 | Zapasowy | – |
| I2 | Jednostka sterująca ogrzewaniem przedniej szyby | 125 |
| I7 | Hybrydowy: urządzenie odłączające wysokiego napięcia | 7,5 |
| I4 | Tylny moduł bezpiecznikowy i przekaźnikowy | 150 |
| I6 | Dodatkowy akumulator z funkcją ECO start / stop | 200 |
| I7 | Funkcja ECO start / stop akumulator dodatkowy Przednia jednostka sterująca SAM Elektroniczna jednostka sterująca blokadą zapłonu |
10 |
| I1 | Zapasowy | – |
| I11 | Zapasowy | – |
| I7 | Przednia jednostka sterująca SAM | 10 |
| I8 | Funkcja ECO start / stop podłączenie dodatkowego przekaźnika akumulatora | – |
| I5 | Hybrydowy: pirotechniczny bezpiecznik wysokiego napięcia wyzwalany przez jednostkę sterującą dodatkowego systemu ograniczającego | – |
| I9 | Połączenie przekaźnika odsprzęgającego | – |
