Mercedes-Benz Klasa S w140 (1992) – skrzynka bezpieczników

Mercedes-Benz Klasa S w140 (1992) – schemat skrzynki bezpieczników (140545 50 00 SB 10.1.96)

Rok produkcji: 1992.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Klasa S w140 (1992) to bezpiecznik 16 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników z przodu

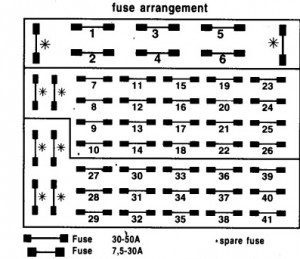

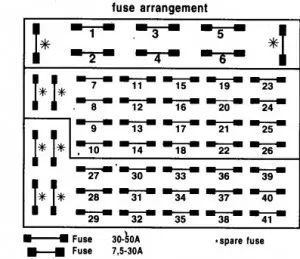

Mercedes Sf w140 (1992) – przednia skrzynka bezpieczników
Bezpiecznik Ampery [A] Kolor Opis
1 Pusty
2 30 Jasnozielony Przekaźnik, pomocniczy wentylator
3 Pusty
4 40 Bursztyn Wycieraczki
5 40 Bursztyn Bezpiecznik zasilania, skrzynka bezpieczników w tylnej komorze
6 40 Bursztyn Ogrzewana szyba tylna (nie dla coupe)
7 10 Czerwony Układ spryskiwaczy / wycieraczek reflektorów
8 7,5 brązowy Światło postojowe / tylne lewe + SML
9 7,5 brązowy Światło postojowe / tylne prawe, oświetlenie tablicy rejestracyjnej. + SML
10 7,5 brązowy Tylne światła przeciwmgielne
11 7,5 brązowy Światła mijania lewe
12 7,5 brązowy Prawe światło mijania
13 7,5 brązowy Światła drogowe lewe, wskaźnik świateł drogowych
14 7,5 brązowy Światła drogowe w prawo
15 15 Jasny niebieski Przekaźnik kombinowany czołowy. migacz, system wycieraczek / spryskiwaczy, przełącznik f. ciepło. szyba tylna, poduszka powietrzna, sygn. usterki.
16 10 Czerwony Zapalniczka, rękawica światło
17 20 Żółty Instrum. klaster, kierunkowskaz / ostrzeżenie o zagrożeniu. migacz, oświetlenie sufitowe, (czujnik kąta skrętu)
18 15 Jasny niebieski Klimatyzacja automatyczna (komputer pokładowy)
19 7,5 brązowy Pusty
20 7,5 brązowy Jednostka sterująca i sprężarka klimatyzacji, automatyczna klimatyzacja
21 20 Żółty Ogrzewanie wycieraczek / spryskiwaczy, lusterko zewnętrzne, tr. chłodnica oleju, jednostka sterująca A / C
22 7,5 brązowy Radio, sterowanie pasami z podwójną sprężyną (ogrzewanie przednich foteli, komputer pokładowy)
23 7,5 brązowy Światło stopu, przełącznik ASR, tempomat-tempomat
24 7,5 brązowy Zestaw wskaźników, jednostka sterująca żarówkami, lampka sufitowa sprzęgło magnetyczne-pompa powietrza, zabezpieczenie przed oślepianiem
25 15 Jasny niebieski Sterowanie kierunkowskazami, klaksony wentylatorów, światło cofania, automatyczna skrzynia biegów
26 10 Czerwony Światło przeciwmgielne
27 Pusty
28 7,5 brązowy Automatyczny serial
29 20 Żółty (Prąd obciążenia, ogrzewanie przednich siedzeń)
30 20 Żółty Regulacja siedzenia pamięć, regulacja kierownicy / lusterka. pamięć, regulacja kierownicy, regulacja lusterek.
31 30 Jasnozielony (Tylna kanapa, zagłówki) nie dla Coupe
(Indywidualne tylne siedzenie z zagłówkiem, lewe) nie dla Coupe
32 30 Jasnozielony (Indywidualne tylne siedzenie z zagłówkiem, prawe) nie dla Coupe
7,5 brązowy Zagłówki tylne lewe, prawe (tylko Coupe)
33 Pusty
34 7,5 brązowy Saf. ramię do przenoszenia paska. (coupe), (podgrzewacz przednich siedzeń)
35 15 Jasny niebieski (Zasłona przeciwsłoneczna), obwód komfortowy przekaźnika
36 Pusty
37 30 Jasnozielony Regulacja przedniego lewego siedzenia
38 30 Jasnozielony Regulacja przedniego lewego siedzenia
39 Pusty
40 30 Jasnozielony Regulacja przedniego prawego siedzenia
41 30 Jasnozielony Regulacja przedniego prawego siedzenia



Tylna skrzynka bezpieczników

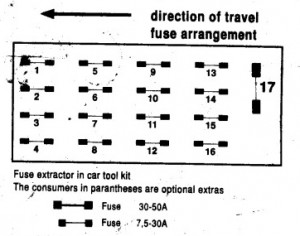

Mercedes S w140 (1992) – tylna skrzynka bezpieczników
Bezpiecznik Ampery [A] Kolor Opis
1 15 Jasny niebieski (Tylny klimatyzator)
2 7,5 brązowy System blokowania antykradzieżowy, pilot na podczerwień, (ogrzewanie tylnych siedzeń)
3 20 Żółty Centralny zamek. syst., system zamykania. pomoc., cig. lżejszy, tył
4 Pusty
5 30 Jasnozielony Podnośnik szyby
6 30 Jasnozielony Podnośnik szyby
7 7,5 brązowy Oświetlenie lusterka kosmetycznego z tyłu
10 Czerwony Oświetlenie lusterka kosmetycznego z tyłu, (lodówka)
8 Pusty
9 30 Jasnozielony (System wspomagania zamykania)
10 7,5 brązowy (Telefon)
11 20 Żółty Podnośnik szyby, oświetlenie bagażnika, centr. system zamykania, (lampka sufitowa / do czytania, tył)
12 20 Żółty (Prąd obciążenia, ogrzewanie tylnych siedzeń)
13 30 Jasnozielony Pompa paliwowa
14 25 Biały (rozsuwany dach)
15 25 Biały Sy / pilot na podczerwień, tylne zagłówki
16 30 Jasnozielony Tuner, wzmacniacz, nagłośnienie
17 Pusty
